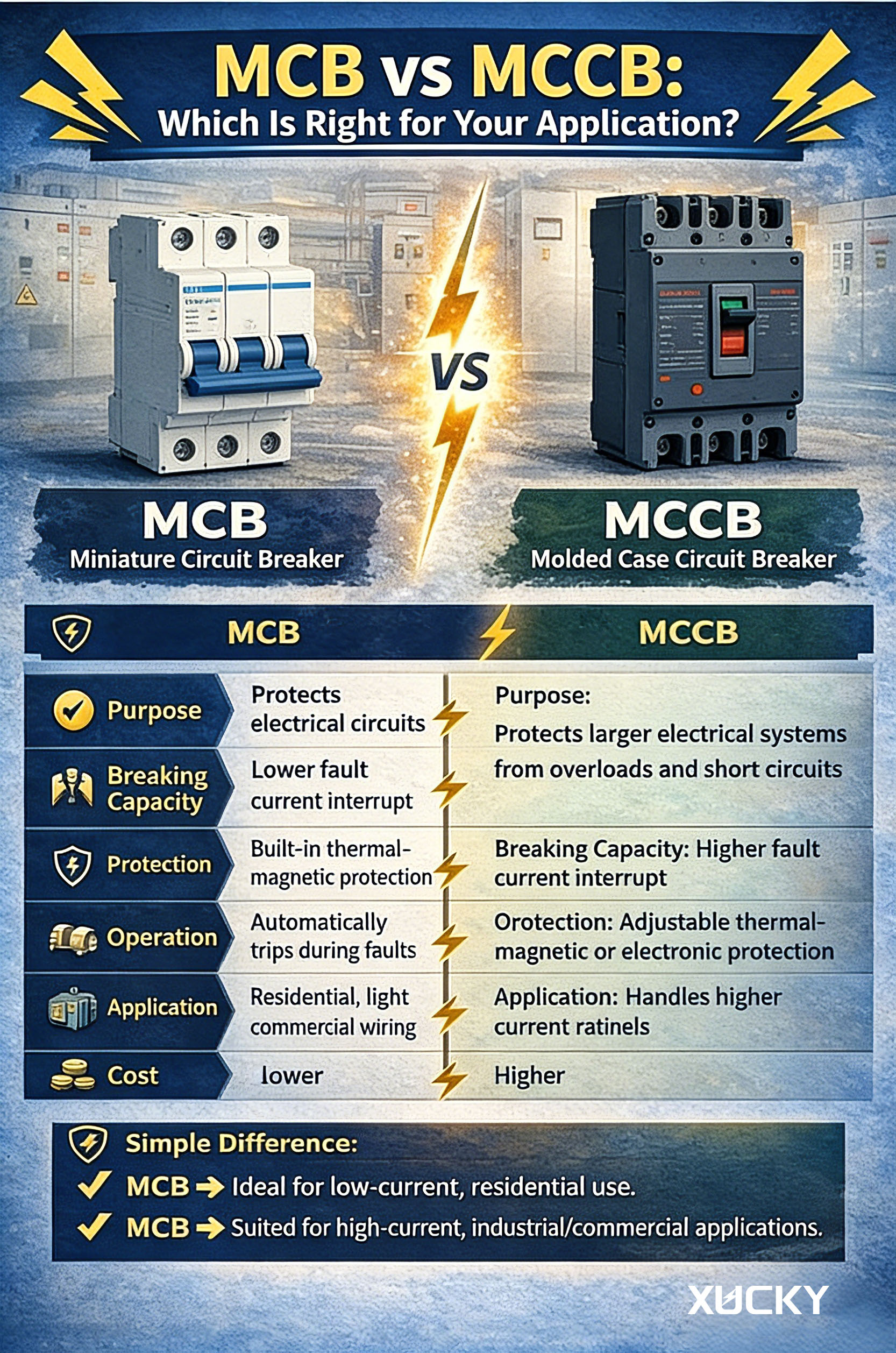

Пры праектаванні або абслугоўванні сістэмы размеркавання электраэнергіі адным з найбольш фундаментальных рашэнняў з'яўляецца выбар правільнай прылады абароны ланцуга. Двума найбольш распаўсюджанымі выключальнікамі нізкага напружання з'яўляюцца мініяцюрны аўтаматычны выключальнік (MCB) і аўтаматычны выключальнік у літым корпусе (MCCB). Нягледзячы на тое, што абодва яны служаць адной і той жа асноўнай мэты - абараніць кабелі і абсталяванне ад перагрузкі па току, яны прызначаны для вельмі розных маштабаў прымянення.
Выбар няправільнага можа прывесці да непатрэбных выдаткаў, недастатковай абароны або нават пагрозы бяспецы. У гэтым кіраўніцтве мы разбіраем тэхнічныя адрозненні, сцэнарыі прымянення і крытэрыі выбару, каб дапамагчы вам прыняць абгрунтаванае рашэнне.
Мініятурны аўтаматычны выключальнік (MCB)уяўляе сабой термомагнитный прыбор, прызначаны для абароны слабаточных ланцугоў. Звычайна ён выкарыстоўваецца ў жылых, камерцыйных і лёгкай прамысловасці.
Намінальны ток (In): Да 125A (звычайна 63A або менш).
Разрыўная здольнасць (Icn): Звычайна да 10 або 15 кА (дастаткова для бытавых умоў).
Стандарты: IEC 60898-1 (для бытавых і падобных установак) і IEC 60947-2 (для прамысловага выкарыстання).
Будаўніцтва: Фіксаваныя цеплавыя і магнітныя налады; неўзаемазаменныя блокі расцеплення.
Памер:Кампактны, звычайна шырынёй 1-4 модуля (18 мм на полюс) на DIN-рэйцы.
MCB прызначаны для абароны адперагрузкі(павольныя, устойлівыя перагрузкі па току) праз біметалічную паласу ікароткія замыканні(вялікія імгненныя токі) праз электрамагнітны саленоід. Яны не рэгулююцца па полі і прызначаны для канчатковых разгалінаванняў.
A Аўтаматычны выключальнік у літым корпусе (MCCB)з'яўляецца больш буйным, больш трывалым прыладай, здольным апрацоўваць вялікія токі і забяспечваючы больш дасканалую абарону. Гэта працоўны конік прамысловага і камерцыйнага размеркавання энергіі.
Намінальны ток (In):Звычайна ад 15 А да 2500 А і больш.
Разрыўная здольнасць (Icu):Могуць вар'іравацца ад 18 кА да 200 кА, што робіць іх прыдатнымі для месцаў з вялікай колькасцю няспраўнасцяў, такіх як падстанцыі або цяжкія прамысловыя прадпрыемствы.
Стандарты:IEC 60947-2 (нізкавольтная размеркавальная апаратура).
Будаўніцтва:Часта асаблівасцізменныя расцепляльнікі(тэрмамагнітныя або электронныя), якія можна рэгуляваць па току і па часе затрымкі.
Памер:Большыя памеры рамы, звычайна ўсталёўваюцца на падставе або ў размеркавальнай прыладзе.
Прапанова MCCBналаджвальныя параметры абароны, што робіць іх ідэальнымі для фідэрных ланцугоў, дзе каардынацыя з наступнымі прыладамі мае вырашальнае значэнне. Электронныя расцепльнікі могуць забяспечваць пашыраныя функцыі, такія як абарона ад замыкання на зямлю, зонавыбіральная блакіроўка і магчымасці сувязі.
| Асаблівасць | MCB | MCCB |
| Намінальны дыяпазон току | Да 125А | Ад 10А да 2500А+ |
| Разрыўная здольнасць | ≤ 25 кА (тыповы) | Да 200кА |
| Расцяжны блок | Стацыянарны (тэрмамагнітны) | Стацыянарныя або ўзаемазаменныя (тэрмамагнітныя або электронныя) |
| Рэгуляванасць | Няма | Так (ток, час затрымкі) |
| Ужыванне | Канчатковыя адгалінаванні, асвятленне, разеткі | Кармушкі, асноўныя панэлі, цяжкае абсталяванне |
| Мантаж | DIN-рэйка | Стацыянарная або ўстаўная база |
| Тыповы паляк | 1П, 2П, 3П, 4П | 3P, 4P (таксама 2P для меншых кадраў) |
| Атэстацыя | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
Рашэнне паміж MCB і MCCB залежыць ад трох асноўных фактараў:бягучы попыт, узровень няспраўнасці і неабходнасць рэгулявання.
Калі выбіраць MCB
Жылыя і невялікія камерцыйныя будынкі:Схемы асвятлення, разеткі, дробная бытавая тэхніка. Сіла току рэдка перавышае 63 А, і ўзровень няспраўнасцяў нізкі.
Падразмеркавальныя платы:Абарона канчатковых ланцугоў пасля MCCB або галоўнага выключальніка.
Панэлі DIN-рэйкі:Там, дзе мала месца і патрабуецца модульнасць.
Адчувальныя да выдаткаў праекты:MCB значна танней, чым MCCB.
Калі выбіраць MCCB
Прамысловыя заводы:Рухавікі, помпы, кампрэсары, зварачныя апараты — абсталяванне з вялікімі пускавымі токамі і больш высокай здольнасцю да няспраўнасці.
Галоўныя размеркавальныя шчыты:У якасці асноўнага ўваходнага ахоўнага прылады для будынка або вялікай панэлі.
Схемы падачы:Размеркаванне магутнасці на субпанэлі, дзе важныя каардынацыя і селектыўнасць.
Месцы з высокім токам няспраўнасці:Каля трансфарматараў або генератараў, дзе ток кароткага замыкання перавышае 10 кА.
Патрэбы ў рэгуляванні:Калі вам трэба ўдакладніць налады абароны адключэння, каб адпавядаць зменным нагрузкам або дасягнуць выбарачнай каардынацыі.
А. Адключальная здольнасць (Icu / Icn)
Заўсёды пераканайцеся, што адключальная здольнасць выключальніка перавышае меркаваны ток кароткага замыкання ў месцы ўстаноўкі. Напрыклад, калі ўзровень няспраўнасці панэлі складае 25 кА, стандартны аўтаматычны выключальнік, разлічаны на 10 кА, катастрафічна выйдзе з ладу. У такіх выпадках выкарыстоўвайце альбо аўтаматычны выключальнік, альбо аўтаматычны выключальнік з абмежаваннем току з больш высокім наміналам.
B. Выбіральнасць (дыскрымінацыя)
Калі выключальнікі злучаны паслядоўна (напрыклад, аўтаматычныя выключальнікі, якія сілкуюць аўтаматычны выключальнік), вы павінны пераканацца, што няспраўнасць унізе адключае толькі бліжэйшы выключальнік. MCCB з рэгуляванымі часавымі затрымкамі дазваляюць лёгка дасягнуць гэтай "выбіральнасці", у той час як MCB працуюць імгненна і могуць не каардынавацца з прыладамі вышэй па плыні без стараннага выбару.
C. Зніжэнне тэмпературы
Як MCBs, так і MCCBs залежаць ад тэмпературы навакольнага асяроддзя. Іх цеплавыя элементы адкалібраваны на 30°C або 40°C. Пры ўсталяванні ў гарачым асяроддзі яны могуць спрацаваць раней, чым чакалася, або спатрэбіцца зніжэнне номіналу. Звярніцеся да дадзеных вытворцы (напрыкладКСУКІ's тэхнічныя пашпарты) для папраўчых каэфіцыентаў.D. Тып нагрузкі Высокаіндуктыўныя нагрузкі (рухавікі, трансфарматары) могуць запатрабаваць аўтаматычныя выключальнікі тыпу C або D, каб пазбегнуць непрыемнага адключэння падчас запуску. MCCB з электроннымі расцепляльнікамі могуць быць запраграмаваны для абароны рухавіка з дапамогай пэўных час-токавых крывых.
MCBгэта недарагі аднаразовы кампанент. Калі ён выходзіць з ладу, вы замяняеце яго. Ён не прызначаны для рамонту.
MCCBз'яўляецца значнай інвестыцыяй. Ён часта пастаўляецца са зменнымі дэталямі (дугагазабойныя жолабы, кантакты, расцепляльнікі) і можа абслугоўвацца на працягу дзесяцігоддзяў. Электронныя выключальнікі MCCB дадаюць магчымасці маніторынгу, якія скарачаюць час прастою і паляпшаюць кіраванне энергіяй.
Для невялікага офіса MCB ідэальна падыходзяць. Для завода з важнымі вытворчымі лініямі дадатковыя выдаткі на аўтаматычныя выключальнікі апраўданы іх трываласцю і магчымасцю рэгулявання.
| Калі ваша схема... | Выбірай |
| Гэта асвятляльная або разетка ў доме | MCB |
| Мае ток <63A і ўзровень няспраўнасці <6kA | MCB |
| З'яўляецца фідэрам для падпанэлі ў камерцыйных будынках | MCCB (або моцнаточны MCB, калі <125A) |
| Сілкуе вялікі рухавік (30 кВт+) | MCCB |
| Патрэбныя налады абароны | MCCB |
| З'яўляецца асноўнай уваходнай пастаўкай для завода | MCCB |
| Патрабуецца сувязь з BMS | MCCB з электронным расцепльнікам |
УКСУКІ, мы вырабляем аўтаматычныя выключальнікі і аўтаматычныя выключальнікі ў адпаведнасці з самымі высокімі міжнароднымі стандартамі (IEC 60898-1, IEC 60947-2). Наш асартымент уключае:
Серыя XUCKY MCB: Ад 1P да 4P, 6A-63A, крывыя B/C/D, адключаючая здольнасць 6kA/10kA—ідэальна падыходзіць для жылых і камерцыйных канцавых ланцугоў.
Серыя XUCKY MCCB:Ад 16 А да 1600 А, цеплавыя, магнітныя і электронныя расцепльнікі, адключаючая здольнасць да 100 кА — распрацаваны для прамысловага і магістральнага размеркавальнага прымянення.
Мы дапаможам вам выбраць правільны выключальнік для вашага канкрэтнага прымянення, гарантуючы бяспеку, надзейнасць і эканамічную эфектыўнасць. Звяжыцеся з намі для атрымання тэхнічнай падтрымкі або расцэнкі.
