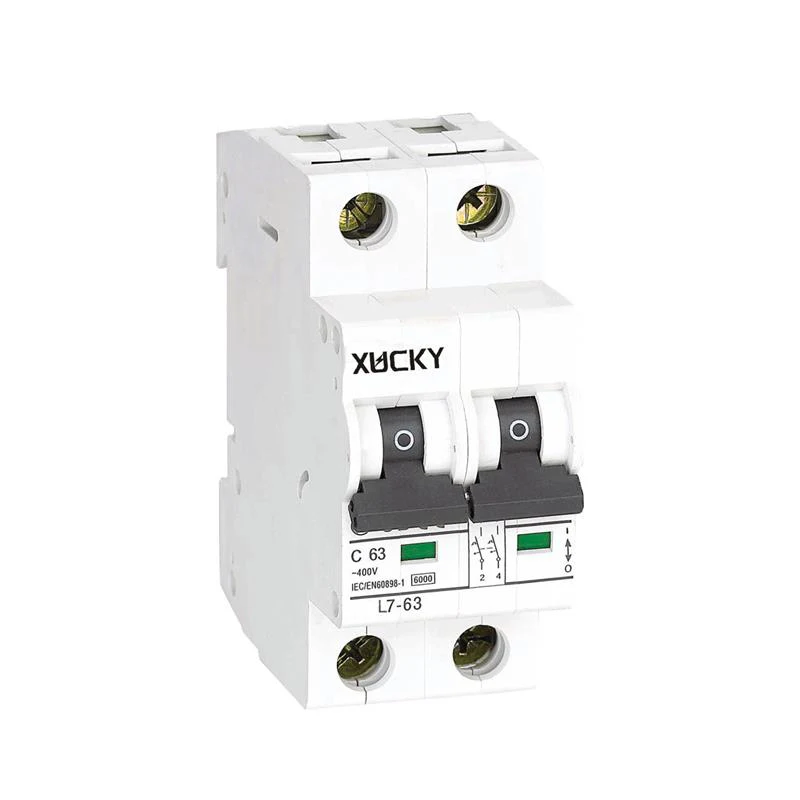

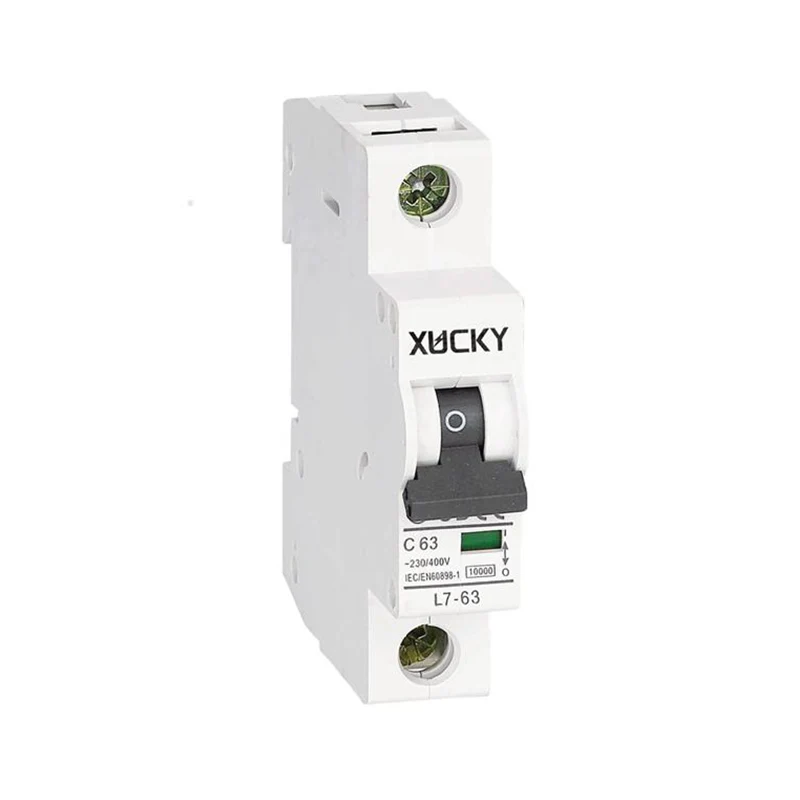

Мініятурны аўтаматычны выключальнік L7-63 брэнда XUCKY Electric (мініятурны аўтаматычны выключальнік 10KA), у асноўным выкарыстоўваецца для абароны размеркавальных ліній пераменнага току 50 Гц/60 Гц, намінальная напруга 110 В, 230 В (220 В), 400 В (380 В), намінальны ток 1 А, 3 А, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A і 63A, намінальная адключальная здольнасць пры кароткім замыканні складае 10KA або ніжэй, і выкарыстоўваецца для ліній рэдкага ўключэння, адключэння і пераўтварэння, з перагрузкай, кароткім замыканнем абарона. У той жа час, 10KA MCB мае моцныя дапаможныя функцыянальныя модулі, такія як дапаможныя кантакты, кантакты індыкацыі з сігналізацыяй, расцепитель, расцепитель мінімальнага напружання дыстанцыйнага кіравання адключэннем і іншыя модулі. Аўтаматычны выключальнік L7-63 (10KA MCB) адпавядае стандартам GB10963.1, IEC60898-1.
|
Намінальны ток |
6А,10А,16А,25А,32А,40А,50А,63А |
|
палякі |
1P, 2P, 3P, 4P |
|
Намінальнае напружанне Ue |
230В/400В |
|
Намінальная імпульсная напруга (1,2/50) Uimp |
6кВ |
|
Дыэлектрычнае выпрабавальнае напружанне пры І інд. частата На працягу 1 хв |
2кВ |
|
Клас абароны |
IP20 |
|
Характарыстыка тэрма - магнітнага раздзялення |
B-Крывая (3-5 цаляў), C-Крывая (5-10 цаляў), D-Крывая (10-14 цаляў) |
|
Электрычнае жыццё |
2000 |
|
Механічнае жыццё |
10000 |
|
Эталонная тэмпература для ўстаноўкі цеплавога элемента |
35 ℃ |
|
Тэмпература навакольнага асяроддзя |
-5~+40℃ |
|
Тып тэрмінальнага злучэння |
Шрубы Phillips |
|
Адаптарны кабель |
6-63A 1-25 мм² 16-3AWG |
|
Момант зацяжкі |
3,0N.M |
|
Спалучэнне з аксэсуарамі Дапаможны кантакт |
|
|
Дапаможны кантакт |
так |
|
Кантакт сігналізацыі |
так |
|
Шунтавы рэліз |
так |
|
Паніжэнне напружання |
так |
Калі тэмпература навакольнага асяроддзя не з'яўляецца эталонам 30 градусаў, эталонны папраўчы каэфіцыент будзе наступным.
|
Тэмпература навакольнага асяроддзя |
-20℃ |
-10℃ |
0℃ |
10 ℃ |
20 ℃ |
30 ℃ |
40 ℃ |
50 ℃ |
60 ℃ |
|
Каэфіцыент папраўкі току |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Намінальны ток |
Мінімальны медны провад адаптара |
|
6А |
1 мм² / 17AWG |
|
10А |
1,5 мм² / 16AWG |
|
16А |
1,5 мм² / 16AWG |
|
25А |
2,5 мм² / 13AWG |
|
32А |
4 мм² / 11 AWG |
|
40А |
6 мм² / 10 AWG |
|
50А |
10 мм² / 7AWG |
|
63А |
10 мм² / 7AWG |
Для ўстаноўкі выкарыстоўваецца сталёвая мантажная рэйка тыпу Th35-7.5.
