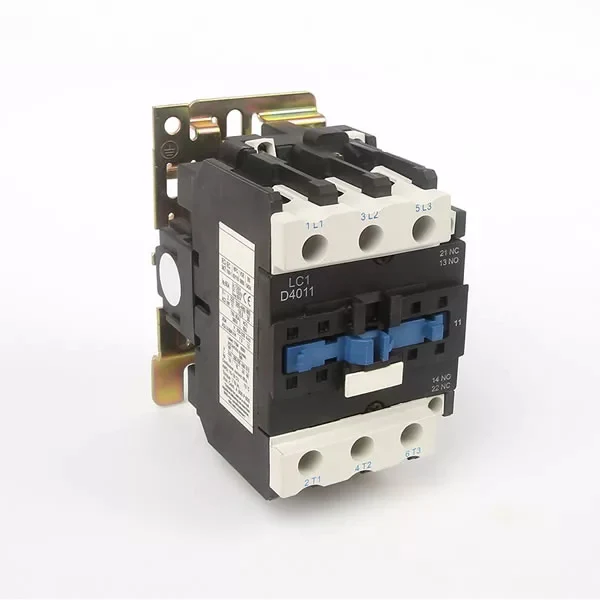

CJX2 кантактар

Сфера прымянення

Контактор CJX2 (LC1) (кантактар ​​пераменнага/пастаяннага току, у далейшым - контактор), у асноўным выкарыстоўваецца для ланцуга пераменнага току 50 Гц (ці 60 Гц), напружанне да 660 В, намінальны працоўны ток да 95 А ў катэгорыі выкарыстання AC-3 , 400 В (380 В), для дыстанцыйнага ўключэння і выключэння ланцуга, частага запуску і кіравання рухавіком пераменнага току, а таксама ў спалучэнні з адпаведным цеплавым рэле для фарміравання электрамагнітнага пускальніка для абароны ланцуга можа адбыцца перагрузка.

Контактор CJX2 (LC1) (кантактор AC/DC) адпавядае стандартам IEC60947-4-1, GB14048.4.

Мадэль і сэнс

Некаторыя распаўсюджаныя мадэлі: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 C JX2-8011 CJX2-9511

Нармальныя ўмовы эксплуатацыі і ўмовы ўстаноўкі

1. Тэмпература навакольнага паветра: -5℃~+40℃, сярэдняя не перавышае +35℃ на працягу 24 гадзін.

2. Вышыня: не больш за 2000 м.

3. Атмасферныя ўмовы: максімальная тэмпература +40 ℃, адносная вільготнасць не больш за 50%; пры больш нізкіх тэмпературах можна дапусціць больш высокую адносную вільготнасць, напрыклад, +20 ℃ да 90%, трэба прыняць спецыяльныя меры для кандэнсацыі, якая часам утвараецца з-за перападаў тэмпературы.

4. Узровень забруджвання: 3.

5. Катэгорыя ўстаноўкі: Ⅲ.

6. Умовы мантажу: Нахіл мантажнай паверхні і вертыкальнай плоскасці не больш за ±5°.

7. Ударная вібрацыя: прадукт павінен усталёўвацца і выкарыстоўвацца ў месцы без істотных узрушэнняў, удараў і вібрацыі.

8. Спосаб усталёўкі: за выключэннем шрубавай ўстаноўкі, але таксама ўстаноўкі на 35-мм стандартную рэйку. Пераменны ток 40-95 можа быць усталяваны ў 35-мм або 75-мм рэйку для карты.

Асноўныя параметры і тэхнічныя характарыстыкі

1. Контактор пераменнага току JCX2 асноўных параметраў і тэхнічных паказчыкаў (гл. Табліцу 1).

2. Электрычная крывая жыцця

3. Намінальнае напружанне крыніцы харчавання шпулькі Us і код (гл. Табліцу 2)

Канструктыўныя асаблівасці

1. Контактор для ахоўнага тыпу, структура дзеяння для прамога дзеяння, кантакт для падвойнай кропкі разрыву, з невялікім памерам, лёгкі вага, нізкае энергаспажыванне, доўгі тэрмін службы, бяспечны і надзейны;

2. Контактор пераменнага/пастаяннага току можа складацца з механічнага рэверсіўнага магнітнага пускальніка з блакіроўкай, дэкампрэсійнага пускальніка па схеме "зорка-двухкутнік", а таксама можа складаць розныя вытворныя прадукты з групай дапаможных кантактаў, галоўкай паветранай затрымкі і гэтак далей у адпаведнасці з карыстальнікамі.

3. Ён можа выкарыстоўваць усталяванне будаўнічых блокаў для дадання дапаможнай кантактнай групы, галоўкі затрымкі паветра (дыяпазон затрымкі паказаны ў табліцы 4), цеплавых рэле і іншых аксесуараў, аб'яднаных у розныя вытворныя прадукты (гл. табліцу 3).

4. Гасільнік перанапружанняў серыі SR2 са значнай функцыяй падаўлення перанапружанняў, які выкарыстоўваецца з кантактам серыі CJX2, можа эфектыўна абараніць кантактар, каб падоўжыць тэрмін службы. І можа пазбегнуць перашкод ад імпульсу перанапружання для ПК і іншай адпаведнай электроннай сістэмы кіравання.

SR2-A для контактора серыі CJX2 09A ~ 32A AC/DC, канкрэтныя характарыстыкі:

SR2-A 24В~48В пераменнага току, пастаяннага току

SR2-A 100В~250В пераменнага току, пастаяннага току

SR2-A 380В~440В пераменнага току, пастаяннага току

5. Контактор пераменнага/пастаяннага току мае невялікі памер, малы вага, нізкае энергаспажыванне, доўгі тэрмін службы, бяспечны і надзейны і гэтак далей.

6. Корпус кантактара пераменнага/пастаяннага току мае пару нармальна адкрытых або нармальна замкнёных дапаможных кантактаў у 32A і ніжэй, пару нармальна адкрытых і нармальна замкнёных дапаможных кантактаў у 40A і вышэй. Акрамя таго, ён можа дадаць дапаможную кантактную групу F4 (дзве ці чатыры групы) або галоўку паветранай затрымкі зверху, дадаць NCF1-11C з абодвух бакоў, іх камбінацыі (гл. Табліцу 4 і Табліцу 5).

7. За выключэннем шрубавай ўстаноўкі, кантактар ​​таксама можа выкарыстоўваць увагнутую стандартную рэйку 35 мм (CJX2-09 ~ 95) і 75 мм (CJX2-40 ~ 95).

мадэль	Дыяпазон затрымкі	Колькасць кантактаў з затрымкай	Дыяграма	Табліца 4
F5-T0	0,1 ~ 3 с	НЕ+НЗ
F5-T2	0,1 с ~ 30 с
F5-T4	10-180-я
F5-D0	0,1 ~ 3 с
F5-D2	0,1 с ~ 30 с
F5-D4	10-180-я

Мадэль групы дапаможных кантактаў	Колькасць кантактаў		Дыяграма
	Колькасць кантактаў нармальна адкрыты (НЕ)	Колькасць кантактаў нармальна закрыты (NC)
Ф4-20	2	0
F4-11	1	1
Ф4-02	0	2
Ф4-40	4	0
Ф4-31	3	1
Ф4-22	2	2
F4-12	1	3
Ф4-04	0	4
NCF1-11C	1	1

Мантаж і абслугоўванне

1. Перад устаноўкай праверце адпаведныя тэхнічныя дадзеныя.

2. Устаноўка, яна павінна быць усталявана ў адпаведнасці з умовамі, прадпісанымі, у адпаведнасці з візуальнымі звычкамі людзей.

3. Контактор пераменнага/пастаяннага току з металічнай мантажнай пласцінай павінен правільна зазямляцца.

4. Клеммныя шрубы павінны быць зацягнуты, пасля праверкі правільнасці праводкі, у выпадку зараджанага галоўнага кантакту, па-першае, ён некалькі разоў уключае і выключае спіраль, пасля таго як тэст будзе надзейным, яго можна паставіць ва ўжытак.

5. Калі пры выкарыстанні ёсць ненармальны шум, гэта можа быць бруд на паверхні стрыжня, ​​працярыце паверхню.

6. У выкарыстанні, варта рэгулярна правяраць кампаненты прадукту, не патрабуючы рухомых частак варэння, мацавання без аслаблення, калі якія-небудзь часткі пашкоджаныя, павінны быць заменены.

Выкарыстоўвайце спосаб падлучэння

1. Трохфазны кантактар ​​звычайна мае восем кропак, тры ўваходы, тры выхады і дзве кантрольныя кропкі. Выхад і ўваход адпавядаюць, гэта лёгка ўбачыць. Калі вы хочаце дадаць самаблакіроўку, то вам трэба падключыць лінію ад выхаднога тэрмінала да кантрольнай кропкі.

2. Перш за ўсё, варта ведаць прынцып AC/DC контактора. Ён дадае да шпулькі знешні крыніца харчавання, каб стварыць электрамагнітныя палі. Уключэнне і ўцягванне, кантактныя кропкі адключаюцца пасля адключэння харчавання. Ведаючы прынцып, вы павінны высветліць кантакты сілкавання дадатковых крыніц сілкавання, якія ўяўляюць сабой два кантакты шпулькі, звычайна ў ніжняй частцы контактора і з кожнага боку. Іншыя ўваходы і выхады звычайна знаходзяцца ў верхняй частцы, паглядзіце, каб ведаць. Таксама звярніце ўвагу, якое напружанне дадатковых крыніц харчавання (220В або 380В), якія звычайна маркіруюцца. Таксама звярніце ўвагу, што кропка кантакту звычайна закрытая або нармальна адкрытая. Калі ёсць самаблокіроўка, проста прывядзіце лініі ў парадак па зыходным прынцыпе.

Калі шпулька знаходзіцца пад напругай, статычны стрыжань стварае электрамагнітную сілу, каб уцягнуць рухомы стрыжань, таму што кантактная сістэма звязана з рухомым стрыжнем, таму рухомы стрыжань кіруе трыма рухомымі кантактамі, якія працуюць адначасова, кантакт замыкаецца, што злучае крыніца харчавання. Калі спіраль адключаецца, усмоктванне знікае, рухомая частка стрыжня аддзяляецца сілай рэакцыі спружыны, так што галоўны кантакт адключаецца, адключаецца харчаванне.

Схема і ўсталявальныя памеры

Схема прадукту і ўсталявальныя памеры (гл. малюнак 1, малюнак 2 і табліцу 6).

Памер: мм

АКСЭСУАРЫ
