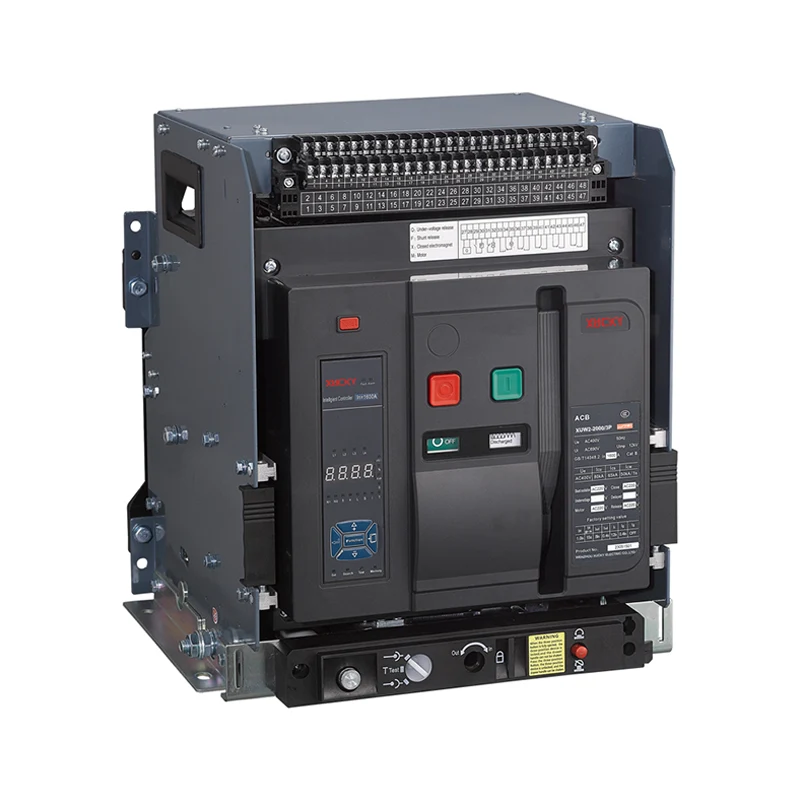

XUCKY ЭлектрыкПаветраны выключальнік XUW1усё часцей згадваецца ў сучасным планаванні бяспекі электраэнергіі, дзе прадухіленне электрычных пажараў становіцца найважнейшай праблемай у шчыльных прамысловых і камерцыйных умовах. На такіх прадпрыемствах, як вытворчыя цэхі, размеркавальныя цэнтры і шматпавярховыя будынкі, збоі ў электрычнасці могуць хутка ўзнікнуць, што робіць хуткую ізаляцыю і стабільнасць сістэмы неабходнымі для зніжэння рызыкі і часу прастою.
Замест таго, каб засяроджвацца толькі на структуры абсталявання, важней зразумець, як паводзяць сябе сістэмы абароны, калі ўзнікаюць рэальныя электрычныя анамаліі. Пнеўматычны аўтаматычны выключальнік распрацаваны з улікам гэтай эксплуатацыйнай рэальнасці, спалучаючы логіку выяўлення няспраўнасцей, магчымасць хуткага адключэння і налады шматслойнай абароны, якія рэагуюць па-рознаму ў залежнасці ад тыпу і сур'ёзнасці электрычных перашкод.
Электрычныя пажары рэдка пачынаюцца з адной драматычнай няспраўнасці. Звычайна яны развіваюцца з-за паступовага стрэсу ў ланцугах або незаўважаных парушэнняў, якія назапашваюцца з цягам часу.
У большасці сярэдніх і буйных сістэм размеркавання электраэнергіі наступныя ўмовы з'яўляюцца найбольш частымі прычынамі:
- Перагрузка, выкліканая празмерным адначасовым выкарыстаннем абсталявання
- Кароткае замыканне з-за прабоя ізаляцыі або паломкі праводкі
- Замыканне на зазямленне стварае непрадбачаныя шляхі току
- Умовы нізкага напружання, якія ўплываюць на стабільнасць кіравання
- Няшчыльныя злучэнні, якія вылучаюць лакальнае цяпло
Кожнае з гэтых умоў можа прывесці да назапашвання цяпла, і калі рэакцыя абароны затрымліваецца, рызыка ўзгарання ізаляцыі значна ўзрастае.
У гэтым кантэксце хуткае і выбарачнае адключэнне становіцца ключавым патрабаваннем, а не дадатковай функцыяй.
Паветраны выключальнік XUW1 пабудаваны вакол шматслаёвай сістэмы выяўлення і адключэння. Замест таго, каб рэагаваць адзіным фіксаваным спосабам, ён рэгулюе паводзіны абароны ў залежнасці ад тыпу току, велічыні і працягласці.
Сістэма абароны звычайна ўключае:
- Абарона з доўгай затрымкай пры працяглых перагрузках
- Абарона з кароткай затрымкай для прамежкавых няспраўнасцяў
- Імгненная рэакцыя на моцныя кароткія замыканні
- Выяўленне замыкання на зямлю для рызык, звязаных з уцечкай
Гэтыя этапы працуюць разам, каб гарантаваць, што нязначныя ваганні не выклікаюць непатрэбных адключэнняў, у той час як сур'ёзныя няспраўнасці неадкладна ізалююцца.
Сучасныя размеркавальныя сеткі часта патрабуюць сувязі паміж прыладамі. Выключальнік падтрымлівае наладжвальныя налады і функцыі маніторынгу, якія дазваляюць аператарам вызначаць парогі абароны на аснове характарыстык нагрузкі. Такая адаптыўнасць дапамагае падтрымліваць бесперапыннасць у крытычна важных асяроддзях, такіх як бальніцы, цэнтры апрацоўкі дадзеных і вытворчыя лініі.
На гэтым этапе роля паветранага выключальніка становіцца больш відавочнай, асабліва ў сістэмах, дзе патрабуецца выбарачная каардынацыя паміж некалькімі выключальнікамі, каб ізаляваць толькі пашкоджаную секцыю.
Каб зразумець, як абарона ператвараецца ў бяспеку ў рэальным свеце, карысна разбіць паводзіны ў адказ на практычныя вынікі.
| Тып электрычнай няспраўнасці | Метад выяўлення | Рэакцыя выключальніка | Вынік бяспекі |
| Перагрузка | Ток з часам перавышае намінальны парог | Паездка з доўгай затрымкай | Прадухіляе перагрэў кабеляў |
| Кароткае замыканне | Раптоўны высокі ўсплёск току | Імгненнае падарожжа | Спыняе рызыку ўзгарання дугі і агню |
| Замыканне на зямлю | Выяўленне току ўцечкі | Кантраляванае адключэнне | Зніжае небяспеку ўдару і пажару |
| Паніжанае напружанне | Маніторынг падзення напружання | Спрацаваны выпуск | Абараняе стабільнасць абсталявання |
Такая шматслойная структура рэагавання гарантуе, што розныя тыпы няспраўнасцей апрацоўваюцца з адпаведным часам, а не ўніверсальным адключэннем.
У сучаснай інфраструктуры размеркаванне электрычнасці не абмяжоўваецца адным памяшканнем або сістэмай. Замест гэтага ён ахоплівае некалькі паверхаў, убудаваныя сістэмы аўтаматызацыі і бесперапынна працуючае абсталяванне.
У высокіх будынках магутнасць размяркоўваецца вертыкальна праз стаякі. Няспраўнасць у адной секцыі можа патэнцыйна паўплываць на некалькі паверхаў, калі яе не ліквідаваць хутка. Такая прылада, як паветраны выключальнік, дапамагае лакалізаваць няспраўнасці, зніжаючы рызыку шырокага адключэння або каскадных адмоваў.
У вытворчых умовах раптоўныя адключэнні могуць быць такімі ж разбуральнымі, як і самі збоі ў электрычнасці. Такім чынам, сістэмы абароны павінны быць як хуткімі, так і выбарчымі. Гэты баланс мае важнае значэнне для падтрымання бесперапыннасці працы, пры гэтым аддаючы перавагу бяспецы.
Магчымасць дакладнай налады крывых абароны дазваляе інжынерам супастаўляць паводзіны выключальніка з рэальнымі профілямі нагрузкі, а не спадзявацца на фіксаваныя здагадкі.
Абсталяванне электрычнай абароны павінна стабільна працаваць як у звычайных, так і ў экстрэмальных умовах. Па гэтай прычыне праверка канструкцыі звычайна адпавядае міжнародна прызнаным стандартам, такім як IEC 60947-2 і GB 14048.2.
Працэс тэставання звычайна ўключае:
- Выпрабаванне цеплавой трываласці пры ўстойлівай нагрузцы
- Праверка эфектыўнасці адключэння ад кароткага замыкання
- Веласіпедныя выпрабаванні на механічную трываласць
- Праверкі адаптацыі да навакольнага асяроддзя пры змене тэмпературы і вільготнасці
- Ацэнка ізаляцыі і электрычнай трываласці
Гэтыя тэсты гарантуюць, што прадукцыйнасць застаецца стабільнай, нават калі ўмовы навакольнага асяроддзя змяняюцца, напрыклад, высокая вільготнасць або ўстаноўка на вялікай вышыні.
The Паветраны выключальнік XUW1распрацаваны з улікам гэтых патрабаванняў, асабліва для размеркавальных сетак, якія працуюць да 660–690 В сістэм з высокім дыяпазонам току.
Электрычныя сістэмы не ўсталёўваюцца ў кантраляваных лабараторных умовах. Яны павінны працаваць у асяроддзі з рознымі тэмпературамі, узроўнем пылу і вільготнасцю.
Тыповыя працоўныя параметры ўключаюць:
- Дыяпазон тэмператур навакольнага асяроддзя ад -5°C да +40°C
- Вышыня да 2000 метраў
- Адносная вільготнасць да 90% ва ўмовах без кандэнсацыі
- Узровень абароны, прыдатны для прамысловых умоў
- Гнуткасць ўстаноўкі ў стацыянарных канфігурацыях або канфігурацыях высоўнага тыпу
Гэтыя параметры гарантуюць, што паводзіны абароны застаюцца паслядоўнымі незалежна ад адрозненняў у месцазнаходжанні, будзь то гарадская інфраструктура або аддаленыя прамысловыя зоны.
Акрамя таго, інтэрфейсы, гатовыя да сувязі, дазваляюць інтэгравацца ў аўтаматызаваныя сістэмы маніторынгу, падтрымліваючы стратэгіі цэнтралізаванага кіравання сучаснымі электрычнымі сеткамі.
Каб лепш зразумець практычныя паводзіны, разгледзім спрошчаны сцэнар у размеркавальнай шафе:
- Нагрузка рухавіка паступова перавышае намінальны ток
- Выключальнік выяўляе ўстойлівы стан перагрузкі
- Абарона з доўгай затрымкай пачынае цыкл часу
- Калі нагрузка захоўваецца, выконваецца кантраляванае адключэнне
- Бліжэйшыя схемы застаюцца незакранутымі з-за выбарачнай каардынацыі
У іншым выпадку з кароткім замыканнем:
- Выяўлены раптоўны ўсплёск току
- Імгненная абарона спрацоўвае на працягу мілісекунд
- Утварэнне дугі спыняецца да таго, як узнікне ўстойлівае цяпло
- Электразабеспячэнне адключана толькі ад пашкоджанай галіны
Гэтыя схемы рэагавання дэманструюць, як шматслойная логіка абароны зніжае верагоднасць эскалацыі электрычнага пажару.
Паколькі электрычная інфраструктура становіцца ўсё больш аўтаматызаванай, прылады абароны больш не з'яўляюцца аўтаномнымі кампанентамі. Цяпер яны ўзаемадзейнічаюць з сістэмамі маніторынгу, платформамі дыстанцыйнага кіравання і інструментамі прагназаванага абслугоўвання.
Паветраны выключальнік падтрымлівае гэты пераход, прапаноўваючы магчымасць сувязі і наладжвальныя параметры абароны. Гэта дазваляе распрацоўнікам сістэмы ўзгадняць паводзіны электрычнай абароны з аператыўнымі дадзенымі ў рэжыме рэальнага часу, а не са статычнымі дапушчэннямі праектавання.
Прадухіленне электрычных пажараў у складаных электрасетках у значнай ступені залежыць ад таго, наколькі хутка і дакладна выяўляюцца і ізалююцца няспраўнасці. Дзякуючы шматслойнай логіцы абароны, адаптыўнай канфігурацыі і адпаведнасці стандартызаваным тэсціраваннямПаветраны выключальнік XUW1гуляе структурную ролю ў падтрыманні бяспекі размеркавання ў патрабавальных асяроддзях. У рамках больш шырокага інжынернага падыходу XUCKY Electric ён уяўляе сабой практычны адказ на сучасныя ўмовы электрычнага рызыкі ў прамысловых і вышынных памяшканнях.
