М1 выключаны выключальнік корпуса

Сфера прымянення

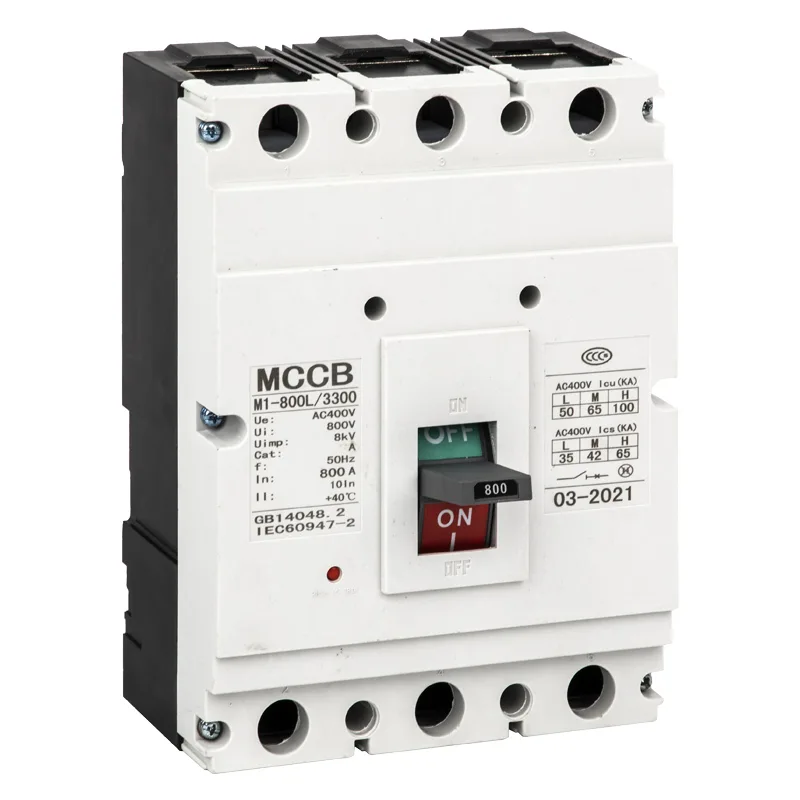

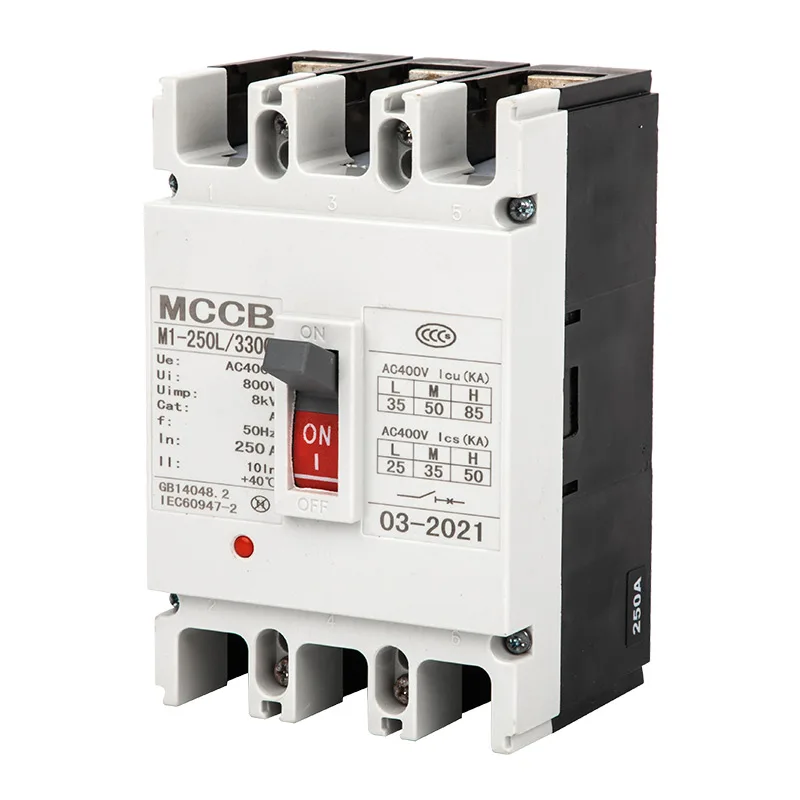

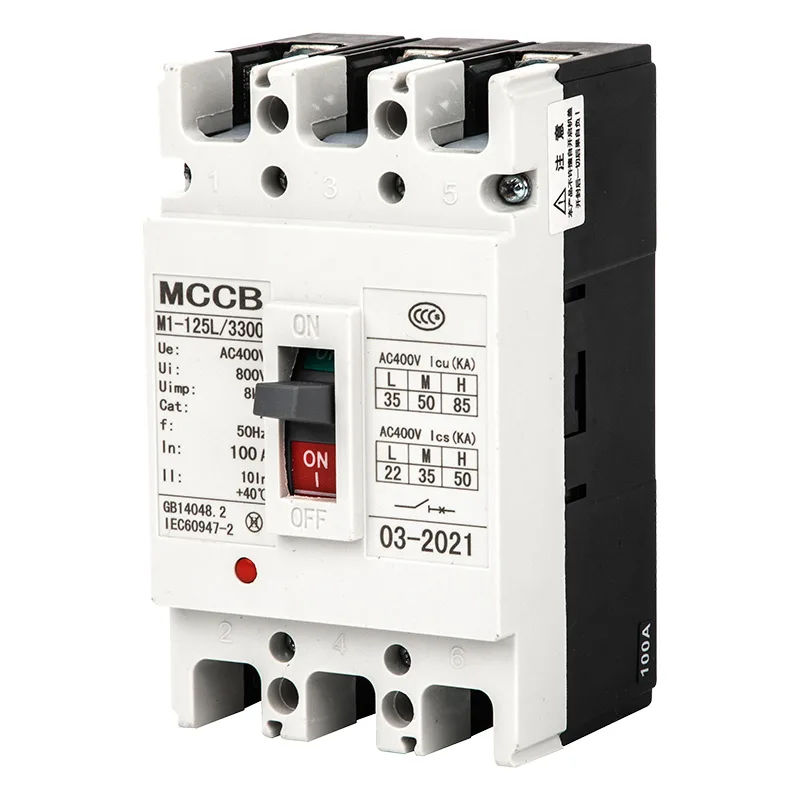

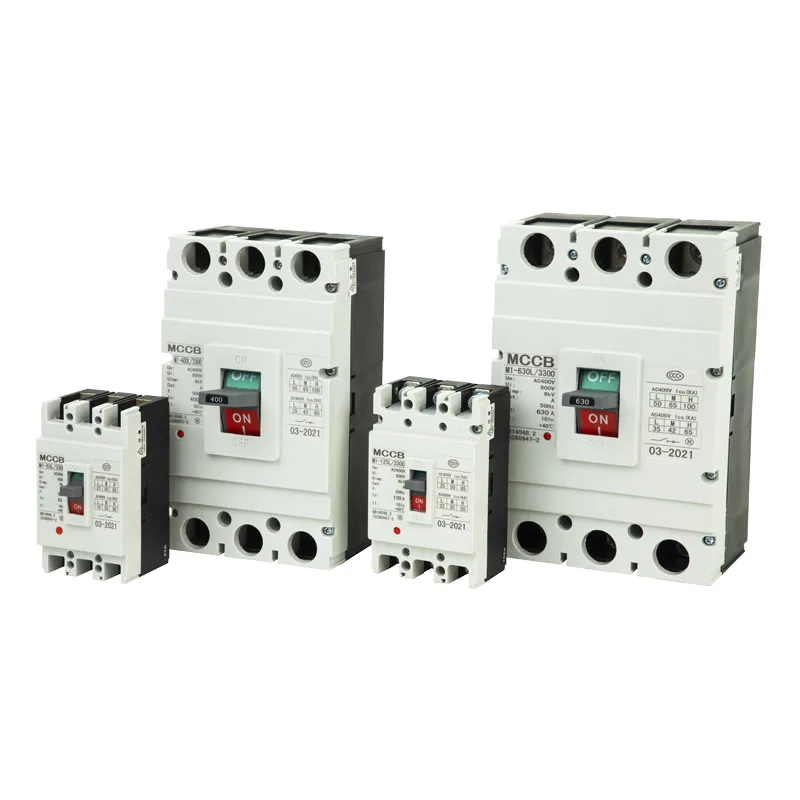

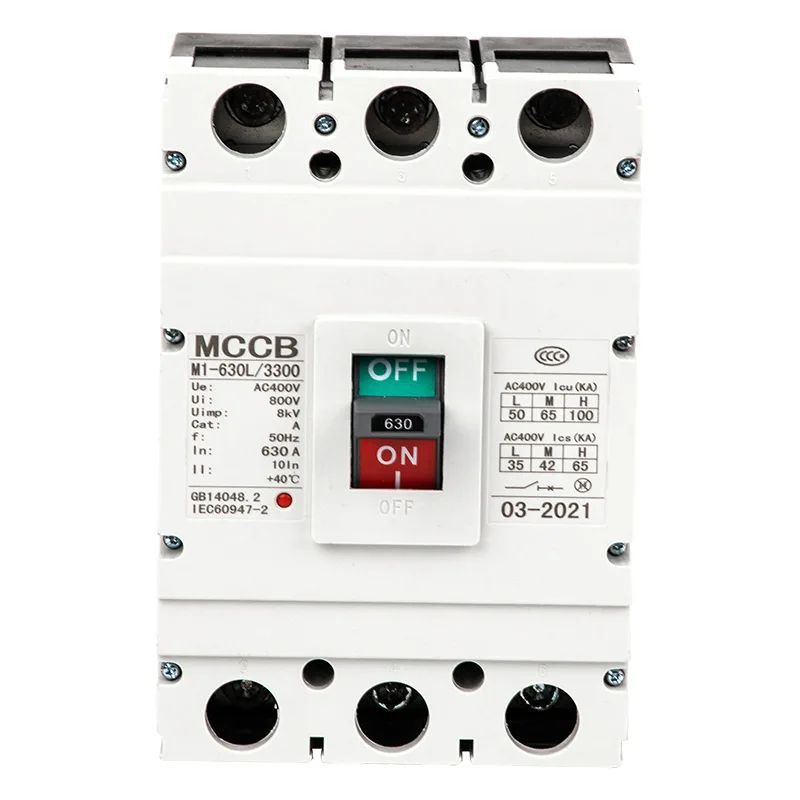

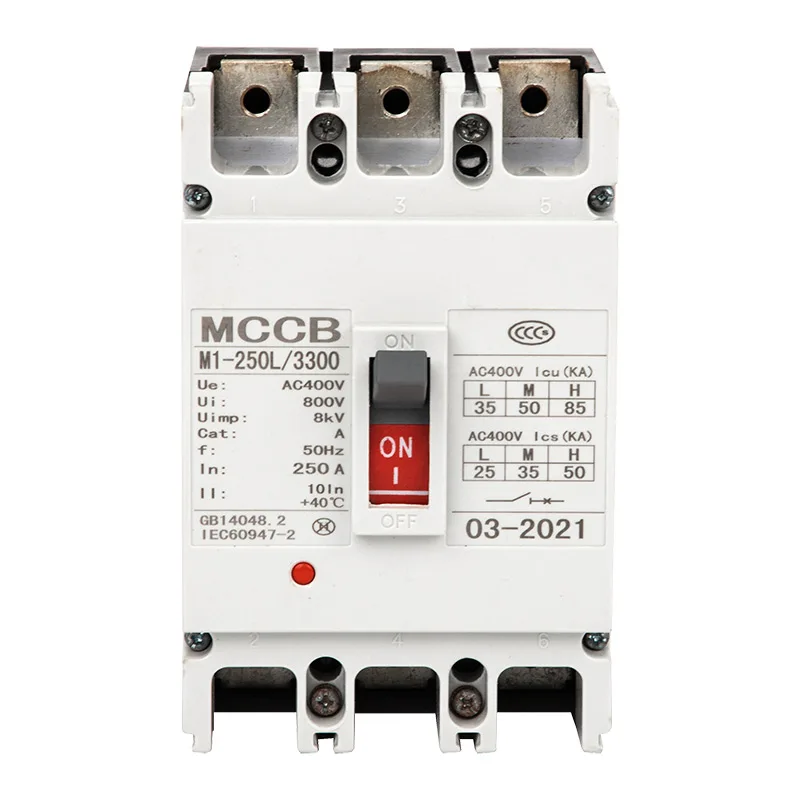

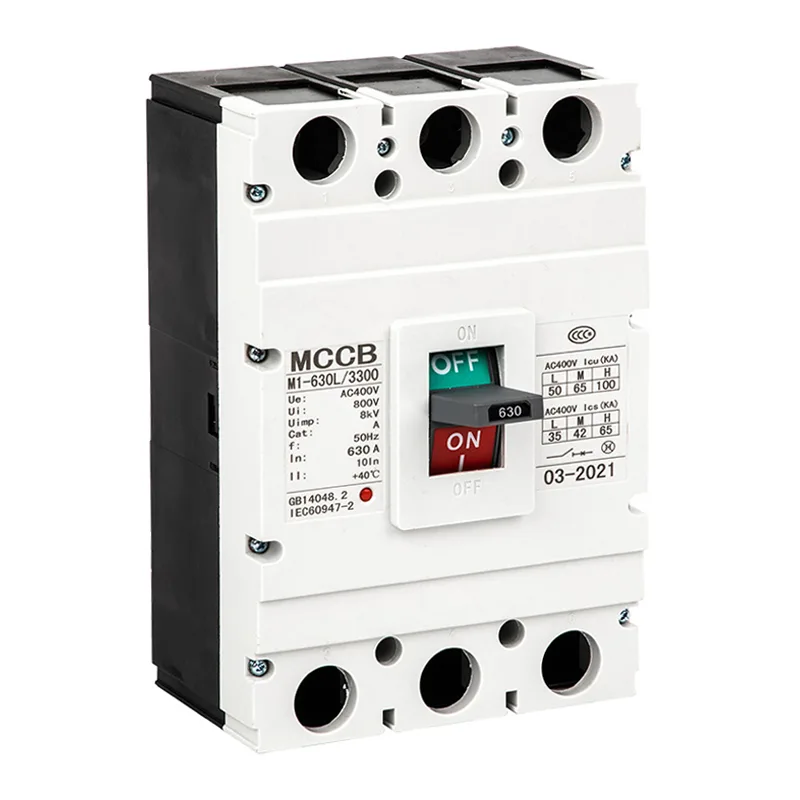

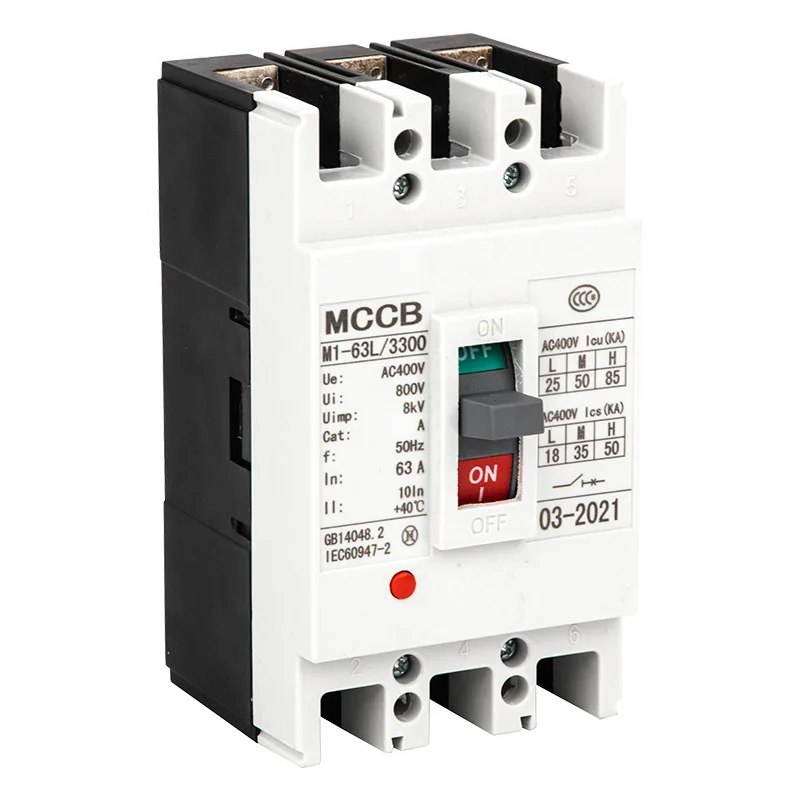

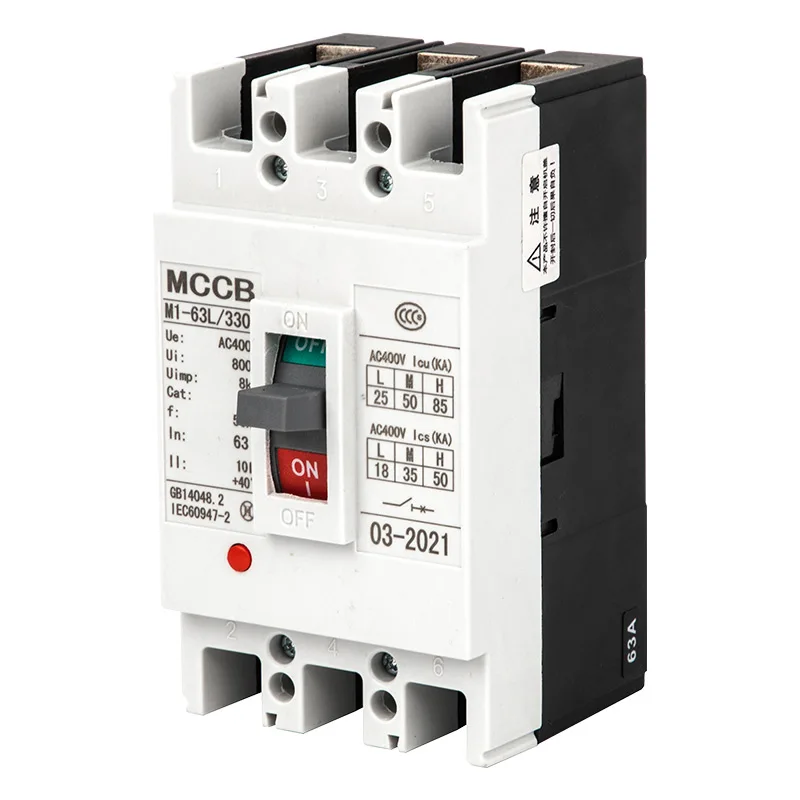

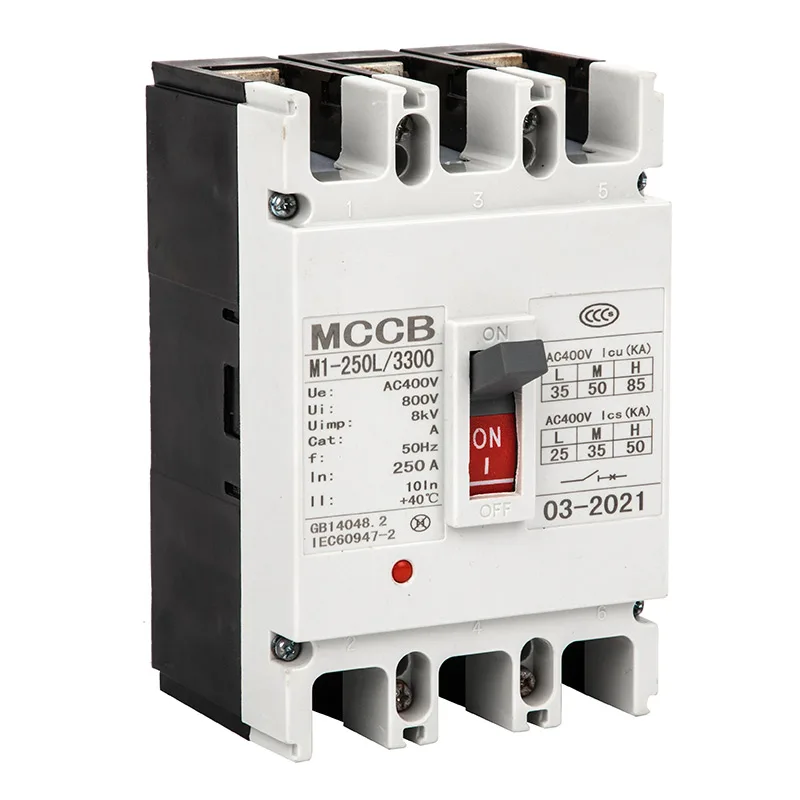

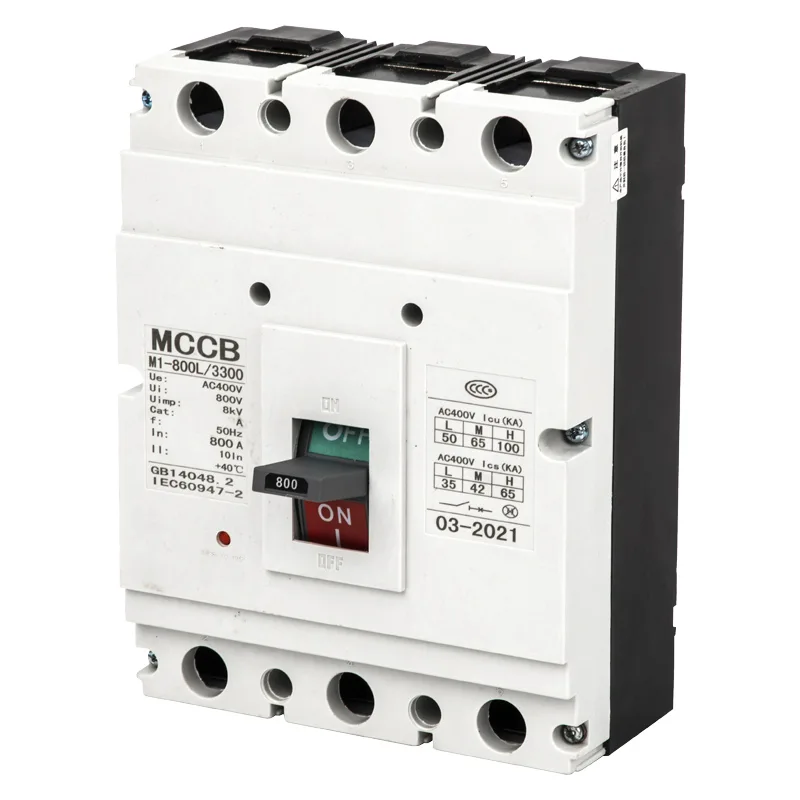

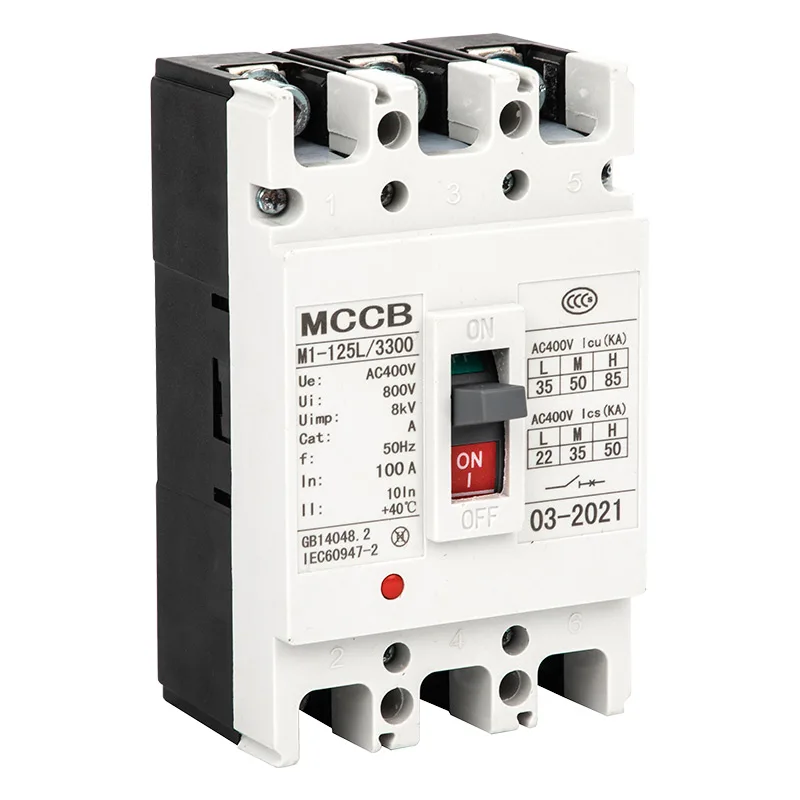

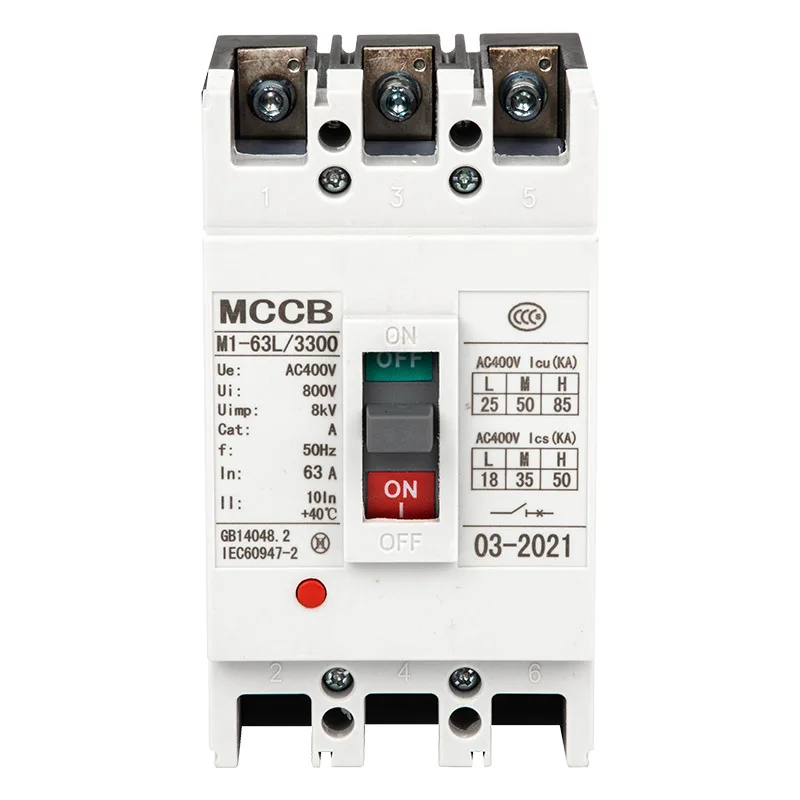

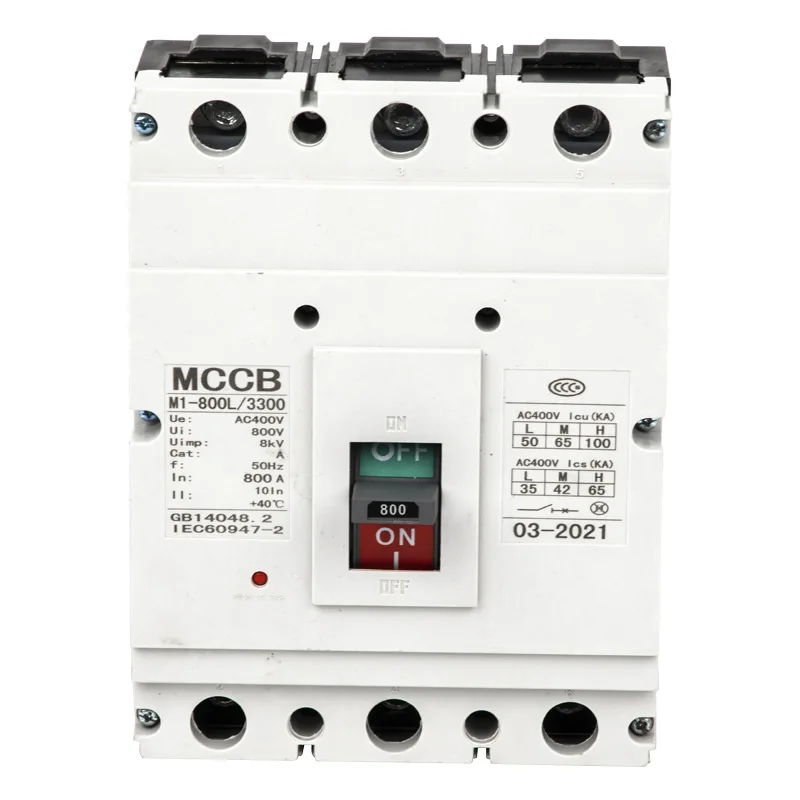

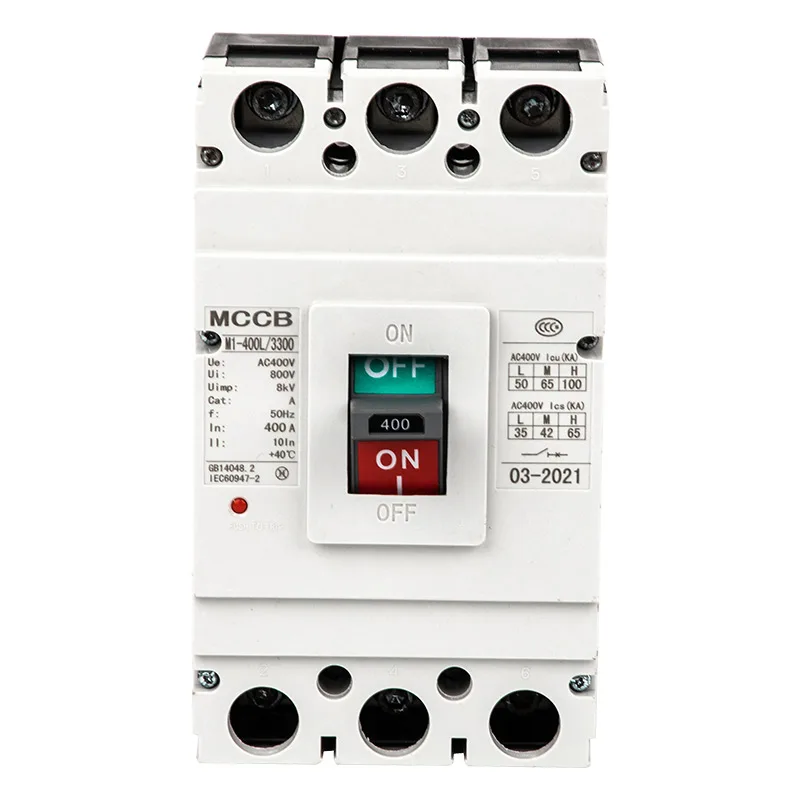

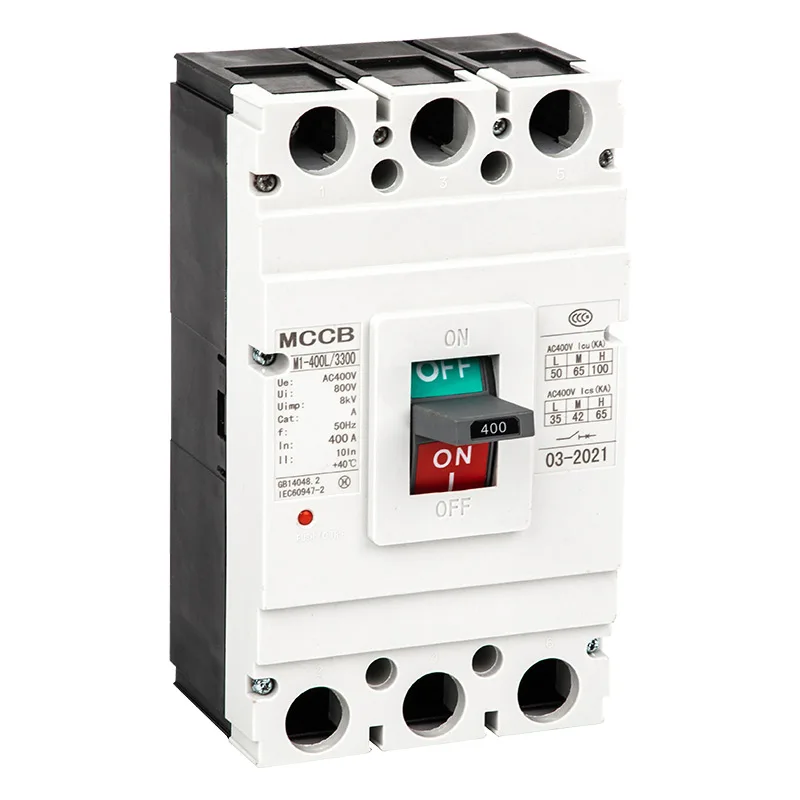

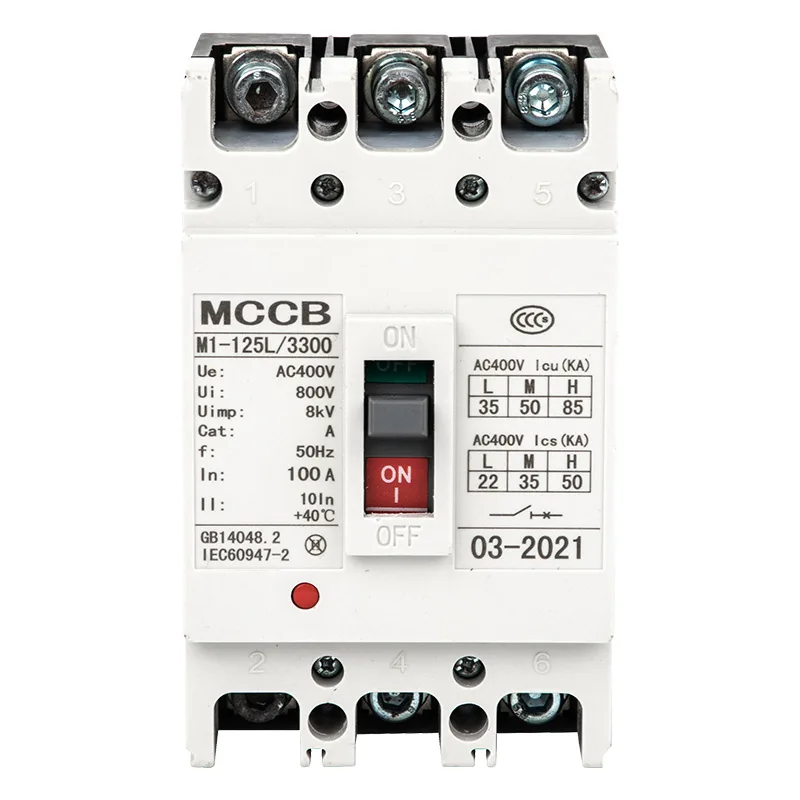

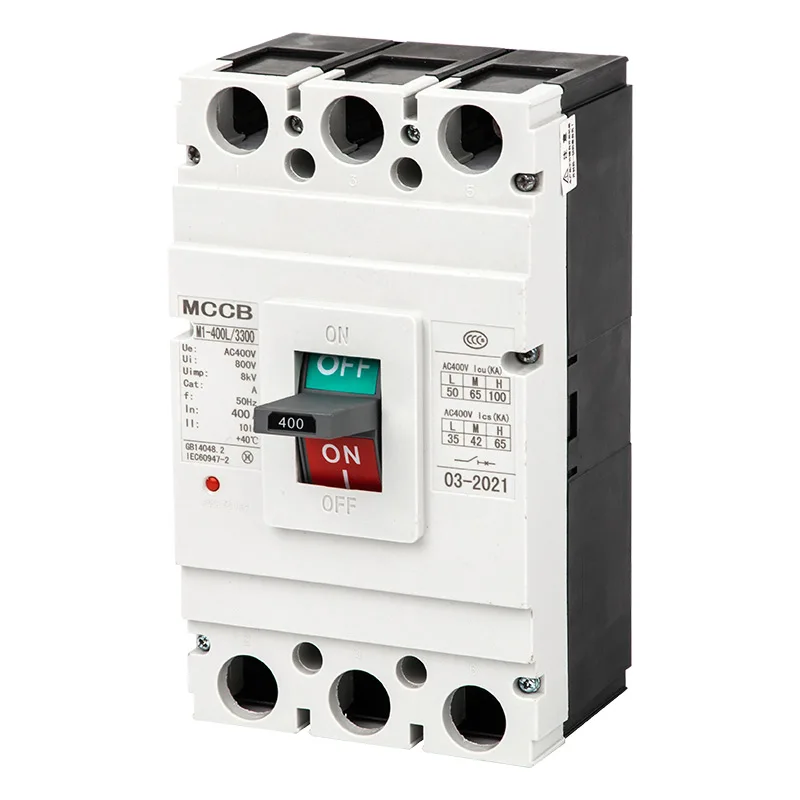

Схема выключальніка M1 Brand M1 Brand M1 (M1, далей, які называецца MCCB), з'яўляецца новым выключальнікам, распрацаваны і распрацаваны кампаніяй з выкарыстаннем міжнародных перадавых тэхналогій. Выключальнікі-гэта наступныя характарыстыкі: кампактны памер, высокая ёмістасць, кароткая адлегласць дугі і Shakeproof-ідэальныя прадукты, якія прымяняюцца на сушы ці караблях. Намінальнае напружанне ізаляцыі выключальніка складае 800 У (500 У для M1-63), ён падыходзіць для размеркавання сеткі пераменнага току 50 Гц / 60 Гц, намінальнага працоўнага напружання 690V і намінальнага току 1250А, для распаўсюджвання магутнасці і абароны ланцуга і харчавання ад пашкоджання, выкліканага перагрузкай, кароткачасовым замовай, пад выгнаннем і іншымі відамі. Таксама для абароны нячастага пераўтварэння ланцугоў і нячастага пачатку рухавіка і перагрузкі, кароткага замыкання, пад напружаннем.

M1Circuit выключальнік можа быць усталяваны вертыкальна (вертыкальна) або гарызантальна (папярочны).

M1MCCB падыходзіць для ізаляцыі, а сімвал "".

M1MCCB адпавядае стандарту: IEC 60947-2 "Абсталяванне для пераключэння і кіравання нізкім узроўнем напружання, частка 2: Выключальнікі".

Мадэль і сэнс

Заўвага:

У адпаведнасці з полюсам, ён класіфікуе чатыры тыпы:

Тып A: N-POLE без кампанентаў празмернага выпуску, і N-POLE быў падлучаны ўвесь час і не дзейнічае з іншымі трыма полюсамі, каб уключыць або выключыць;

B-Type: N-Pole без кампанентаў празмернага выкіду, і N-Pole можа дзейнічаць з іншымі трыма полюсамі (N-Pole Power-On перад адключэннем);

Тып C: N-POLE, зафіксаваны з перавышэннем кампанентаў выпуску, і N-POLE можа дзейнічаць з іншымі трыма полюсамі (N-POLE PERLOM да адключэння);

D-Type: N-POLE, зафіксаваны кампанентамі празмернага вылучэння, і N-POLE быў падлучаны ўвесь час, і не дзейнічае з іншымі трыма палюсамі, каб уключыць або выключыць.

Выключальнік для размеркавання без кода, выключальнік для рухальнай абароны з 2

Няма кода для прамой працы з ручкай; P для электрычнай працы; Z для павароту ручкі.

Класіфікацыя ў адпаведнасці з намінальным токам празмернага выпуску:

M1-63 MCCB мае дзевяць: 6, 10, 16, 20, 25, 32, 40, 50, 63 А;

M1-100 MCCB мае дзевяць: 16, 20, 25, 32, 40, 50, 63, 80, 100 А;

M1-225 MCCB мае сем: 100, 125, 140, 160, 180, 200, 225 А;

M1-400 MCCB мае пяць: 225, 250, 315, 350, 400 A;

M1-630 MCC мае тры: 400, 500, 630 A;

M1-800 MCCB мае тры: 630, 700, 800A;

M1-1250 MCC мае тры: 800, 1000, 1250A.

УВАГА: 6A мае толькі электрамагнітны (імгненны) тып, не рэкамендуецца тэхнічныя характарыстыкі.

Згодна з метадам праводкі: праводкі перад дошкай, праводка на задняй частцы платы, тып устаўкі дошкі.

Згодна з залішняй схемай вызвалення: тэрмадынамічна-электрамагнітны (двайны) тып, электрамагнітны (імгненны) тып.

Згодна з уборам, ён мае два тыпы: з уборам або без яго.

Урад ўключае ўнутраныя аксэсуары і знешнія аксэсуары: Унутраныя аксэсуары маюць выпуск Shunt, выпуск недастатковага напружання, дапаможны кантакт і кантакт з сігналізацыяй. Знешнія аксэсуары-гэта механізм працы ручкі, механізм эксплуатацыі і гэтак далей.

У адпаведнасці з ёмістасцю разрыву: L-стандартны тып разрыву; М-секундны тып высокага разрыву; Тып разрыву H-высокага

Нармальныя ўмовы працы

■ Тэмпература навакольнага паветра: -5 ℃ ~ +40 ℃, а сярэдняя тэмпература ў 24 гадзіны ніжэй +35 ℃.

■ Вышыня: Вышыня сайта ўстаноўкі не больш за 2000 м.

■ Атмасферныя ўмовы: адносная вільготнасць паветра ў самай высокай тэмпературы +40 ℃ не больш за 50%; Пры нізкай тэмпературы можа мець больш высокую адносную вільготнасць. Максімальная сярэдняя адносная вільготнасць складае 90%, у той час як сярэднямесячная мінімальная тэмпература складае +25 ℃, а ўлічваюць змены тэмпературы ў прадукце на паверхні геля.

■ Ступень забруджвання: 3.

Асноўныя тэхнічныя параметры

Рэжым паездкі і код аксэсуара, адлегласць прабліску змяшчае гарызантальную і вертыкальную ўстаноўку.

А. 200 азначае парушальнік ланцуга з электрамагнітным вызваленнем; 300 азначае тэрмадынамічны+электрамагнітны выкід; і 000 азначае парушальнік ланцуга без выпуску і ўнутранага аксэсуара.

B. 125, 250, 400, 2-полюсныя прадукты маюць толькі 210, 220, 230, 310, 320, 330.

C. Толькі M1-63, M1-100, M1-225, M1-400 з выдзеленым выдзеленым лічыльнікам.

Асноўны тэхнічны індэкс

1, Імгненнае дзеянне Характэрнае значэнне ўстаноўкі выключальніка для размеркавання складае 10in ± 20%, M1-1250 складае 7in ± 20%; Імгненнае дзеянне Характэрнае значэнне ўстаноўленага кошту выключальніка для рухальнай абароны складае 12in ± 20%.

2, намінальнае значэнне выключальніка ў табліцы 2.

3, У тэмпературы навакольнага асяроддзя +40 ℃, выключальнік для размеркавання залішняга току, характарыстыкі дзеяння вылучэння, прыведзеныя ў табліцы 3, выключальнік для абароны рухальнай абароны завышанай характарыстыкі дзеяння выкіду, прыведзеных у табліцы 4.

Ацэнка кошту разрыву ланцуга

УВАГА: 2-палёзныя, 4-палескія выключальнікі, падзеленыя на L, M, H, яны маюць той жа індэкс разрыву, што і M-Type.

Характарыстыка зваротнага часу парушэння дзеянняў выключальнікаў завышанага выкіду для размеркавання электраэнергіі, калі кожны полюс адначасова працуе

Імгненнае дзеянне Характэрнае значэнне ўстаноўкі выключальніка для размеркавання складае 10in ± 20%, а імгненнае дзеянне характэрнае значэнне ўстаноўкі выключальніка для рухальнай абароны складае 12in ± 20%.

Характарыстыка зваротнага часу парушэння дзеянняў выключальнікаў завышанага выкіду для абароны рухальнай абароны, калі кожны полюс адначасова працуе

Зваротная характарыстыка крывой абароны часу

Зніжэнне фактараў Табліца змяненняў тэмпературы

Арысы і памеры ўстаноўкі

Іміраванне праводкі перад дошкай

Памер праводкі на задняй частцы дошкі

Памер праводкі убудовы

Памер праводкі перад дошкай

Памер праводкі на задняй частцы дошкі

Памер праводкі убудовы

Памер праводкі перад дошкай

Памер праводкі на задняй частцы дошкі

Памер праводкі убудовы

Памер праводкі перад дошкай

Памер праводкі на задняй частцы дошкі

Памер праводкі убудовы

Памер праводкі перад дошкай

Памер праводкі на задняй частцы дошкі

Памер праводкі убудовы

Памер праводкі перад дошкай

Аксэсуары з выключальнікаў

1. Мінерны аксэсуар выключальнікаў

1.1 Выпуск шунта

Намінальнае напружанне харчавання кантролю вылучэння Shunt: AC50HZ, 230V, 400; DC110V, 220V, 24V; Калі ад 70%~ 110%, можна надзейна разбіць выключальнік.

Пры нацэленым кіраванні напружаннем падачы шунтавага выпуску складае DC24V, максімальная даўжыня меднага провада павінна адпавядаць наступным патрабаванням

Калі патрабаванні вышэйзгаданай табліцы не выкананы, рэкамендуецца распрацаваць схему кіравання выпускам Shunt, выкарыстоўваючы наступную лічбу

1.2 Выпуск недастатковага напружання

Калі напружанне ў блоку харчавання падае да выкіду пад высокім напружаннем, намінальнае напружанне ад 70% да 35% ад дыяпазону, надзейным разрывам выключальніка недастатковага напружання; Калі напружанне падачы знаходзіцца ніжэй за намінальнае напружанне, выкід 35%, выкід недастатковага напружання для прадухілення закрытага выключальніка; Калі напружанне падачы перавышае 85% ад намінальнага напружання выкіду недастатковага напружання, выкід недастатковага напружання гарантуе, што выключальнік закрыты. Выкіды недастатковага перанапружання ацэньваюцца ў AC50HZ, 230V, 400V.

Спецыяльная заўвага: выключальнік з вылучэннем з недастатковым выкідам, толькі ў недастатковым напружанні з намінальным напружаннем, які можа адкрывацца і закрывацца нармальна.

1.3 Выдадзены выдзелены выдзелены лічыльнік

Намінальнае працоўнае напружанне UE загадзя выплачанага лічыльніка выдзеленага вылучэння складае AC230/50 Гц, ён можа працаваць анамальна ў дыяпазоне (65% ~ 110%) UE. Калі CTRL адключаецца, выключальнік затрымлівае 0,5S ~ 2s, каб адкрыць. Падпісванне дыяграмы загадзя аплачанага лічыльніка Выдзеленага выпуску

1.4 Намінальнае значэнне дапаможных кантактаў і кантактаў сігналізацыі ў табліцы 5

a. Дапаможны кантакт

нар. Кантакт сігналізацыі

Кантакты сігналізацыі не дзейнічаюць, калі выключальнік адчыняецца і закрываецца нармальна, кантакты сігналізацыі пераключаюцца паміж звычайным адкрыццём і звычайным закрыццём толькі пасля бясплатнага адключэння або адключэння няспраўнасці.

2.EXTERNAL ACKERIS для выключальнікаў

2.1 механізм працы рухавіка. Намінальнае значэнне і код прыведзены ў табліцы 6.

УВАГА: Пасля адключэння выключальніка ланцуга з электрычным механізмам эксплуатацыі, электрычны механізм працы павінен зноў прымусіць зашпільку з выключальнікам схемы зноў, то ён можа закрыцца.

Прынцыповая схема адкрыцця і закрыцця электрычнага механізму эксплуатацыі M1-63、100、225 (AC)

Прынцыповая схема адкрыцця і закрыцця M1-400、630、800、1250 Электрычны механізм працы (AC)

2.2 Памеры ўстаноўкі механізму ручной эксплуатацыі, прыведзеныя ў табліцы 10

Дыяграма мантажнай адтуліны ручкі M1-63 ~ 800

Агульная вышыня электрычнага/ручнога механізму эксплуатацыі выключальніка (мм) (прыведзена ў табліцы 12)

Хуткі выбар табліцы серыі M1, сфарміраваны выключальнікам корпуса

Прыклад: M1-100L / 33102 63A азначае выключальнік тыпу M1-тыпу, які выключаецца, кадравы ток-100А, ёмістасць-гэта стандартны тып, аперацыя ручкі, 3 слупы, двайны выкід, з Shuntrelease, для абароны рухавіка, намінальны ток 63А.

Выбар, ўстаноўка, выкарыстанне павінна адпавядаць інструкцыі па прадуктах або адпаведных нацыянальных стандартах.

Заўвага: N-POLE тып выключальніка 4P дзеліцца на A-тып, B-тып, які не ўказваецца па змаўчанні для BTYPE.
