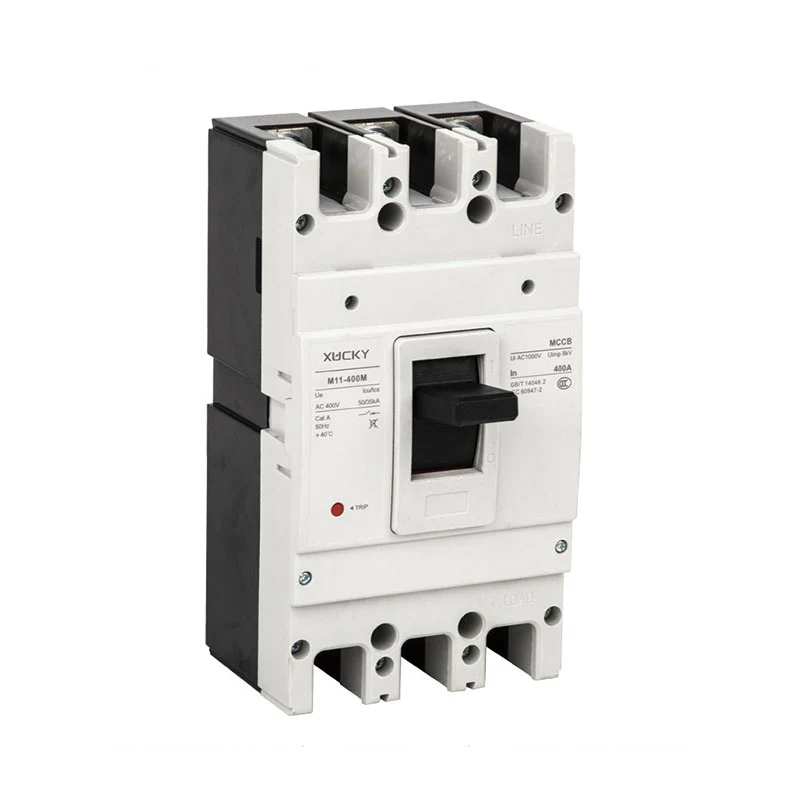

Электронны аўтаматычны выключальнік M11 у літым корпусе

Электронны аўтаматычны выключальнік M11 у фармаваным корпусе China XUCKY Electric - гэта новыя мадэрнізаваныя аўтаматычныя выключальнікі, даследаваныя і распрацаваныя кампаніяй, у спалучэнні з перавагамі аналагічных міжнародных прадуктаў і попытам на ўнутраным і міжнародным рынках.

Серыі аўтаматычных выключальнікаў M11, M11LY, M11RT, M11E і M11EL - гэта новыя мадэрнізаваныя выключальнікі, даследаваныя і распрацаваныя кампаніяй, у спалучэнні з перавагамі аналагічных міжнародных прадуктаў і попытам на ўнутраным і міжнародным рынках.

З напругай ізаляцыі да 1000 В аўтаматычны выключальнік прымяняецца для размеркавальных сістэм з пераменным токам 50 Гц, намінальным працоўным напружаннем 690 В і намінальным працоўным токам ад 10 А да 1250 А, які выкарыстоўваецца для размеркавання электрычнай энергіі, абароны ланцугоў і сілавога абсталявання ад перагрузкі, кароткага замыкання, менш напругі і гэтак далей, таксама можа выкарыстоўвацца для рэдкага запуску рухавіка і абараняе яго ад перагрузкі, кароткага замыкання або паніжанага напружання.

Ён адрозніваецца невялікім памерам, высокай хуткасцю разрыву, кароткім перакрыццем і г.д., з'яўляецца ідэальным прадуктам для карыстальнікаў. Ён можа быць усталяваны вертыкальна або гарызантальна.

Аўтаматычны выключальнік пастаяннага току ў літым корпусе серыі M11DC (далей - аўтаматычны выключальнік) падыходзіць для сістэм пастаяннага току з намінальным напругай да 1000 В пастаяннага току ўключна і намінальным токам 10~800 А, які выкарыстоўваецца для размеркавання электрычнай энергіі, абароны ланцугоў і сілавога абсталявання ад перагрузка, кароткае замыканне і гэтак далей.

Прадукты могуць падключацца правадамі зверху і знізу, і гэта не палярна.

Ён адпавядае стандартам IEC 60947-2, GB14048.2 і інш.

Асаблівасці вырабы

Характарыстыка 1: магутнасць абмежавання току

Абмежаванне току адносіцца да абмежавання павелічэння току кароткага замыкання ў контуры, і ў контуры, абароненым M11, пікавае значэнне току кароткага замыкання і энергія I2t у ланцугу будуць значна меншымі за чаканае значэнне.

U-вобразны нерухомы кантакт

Унікальны U-вобразны фіксаваны кантакт можа дасягнуць тэхналогіі папярэдняга разрыву:

Так званая тэхналогія папярэдняга размыкання адносіцца да таго, калі ток кароткага замыкання цячэ праз кантактную сістэму, электраэнергія, выпрацаваная U-вобразным нерухомым кантактам і рухомым кантактам, з'яўляецца ўзаемавыключальнай. Чым большы ток кароткага замыкання, тым большае адштурхванне электрарухаючай сілы, і яна ствараецца разам з токам кароткага замыкання. Перад тым, як адбудзецца спрацоўванне, электрадынамічная сіла адштурхвання можа раз'яднаць нерухомы і рухомы кантакты, павялічыўшы дугу, каб павялічыць эквівалентнае супраціўленне паміж імі, каб дасягнуць мэты падаўлення павелічэння току кароткага замыкання.

Асаблівасць 2: модульныя аксэсуары

◆ Аксэсуары: для аўтаматычных выключальнікаў адной рамы яны маюць аднолькавыя памеры незалежна ад адключальнай здольнасці і намінальнага току; Аксэсуары: карыстальнікі могуць свабодна

◆ выбіраць і пашыраць функцыі выключальнікаў у адпаведнасці са сваімі патрэбамі

◆ Модульныя аксэсуары маюць функцыю ізаляцыі, што зручна для эксплуатацыі і ўстаноўкі па гарачай лініі.

Функцыя 3: мініяцюрная рамка

5 памераў рамы: тып 125, тып 160, тып 250, тып 630, тып 800, тып 1250

Намінальны ток серыі M11 10A~1250A

Асаблівасць 4: прылада адштурхвання ад кантакту (запатэнтаваная тэхналогія)

Тэхнічная схема, прынятая вынаходствам, такая:

Як паказана на малюнку 1, новая кантактная прылада ў асноўным складаецца з нерухомага кантакту, рухомага кантакту, вала 1, вала 2, вала 3 і спружын;

Калі выключальнік знаходзіцца ў замкнёным стане, вал 2 дзейнічае з правага боку вугла спружыны; Калі выключальнік мае вялікі ток замыкання, рухомы кантакт будзе падвяргацца электрычнаму адштурхванню, якое ствараецца самім токам, і круціцца разам з цэнтрам вала 1, калі вал 2 паварочваецца да вяршыні вугла спружыны з рухомым кантактам , ён прымушае рухомы кантакт хутка круціцца ўверх і хутка разрываць ланцуг у выніку рэакцыі спружыны, ён павялічыў разрыўную здольнасць прадукту за кошт аптымізацыі структуры кантакту.

Асаблівасць 5: інтэлект

Сеткавыя зносіны больш зручныя. Ён атрымлівае доступ да сістэмы сувязі Modbus праз спецыяльнае злучэнне. M11E / M11EL з функцыяй сувязі можа выбіраць аксэсуары для маніторынгу для рэалізацыі дысплея дзвярэй, чытання, усталявання і кіравання.

Асаблівасць: модульная сістэма дугогашения

Асаблівасць 7: аб'яднанне

Шэсць серый M11, M11LY, M11DC, M11RT, M11E і M11EL пад аднолькавым памерам рамы маюць аднолькавыя памеры, мантажныя памеры і стыль знешняга выгляду, які з'яўляецца цалкам адзіным дызайнам.

Навакольнае асяроддзе і ўмовы ўстаноўкі

◆ Вышыня да 2000 м;

◆ Тэмпература навакольнага асяроддзя павінна быць у межах ад -5 ℃ да +40 ℃ (+45 ℃ для марскіх прадуктаў);

◆ Ён можа вытрымліваць ўздзеянне вільготнага паветра;

◆ Ён можа супрацьстаяць уздзеянню цвілі;

◆ Ён можа супрацьстаяць уздзеянню ядзернай радыяцыі;

◆ Максімальны нахіл складае 22,5 ℃.

◆ Ён можа працаваць надзейна, калі карабель падвяргаецца звычайнай вібрацыі;

◆ можа працаваць надзейна, калі прадукт падвяргаецца землятрусу (4g).

◆ Месцы, дзе навакольнае асяроддзе не пагражае выбухам, а таксама ўдалечыні ад газу або электраправоднай пылу, якія могуць раз'ядаць метал або разбурыць ізаляцыю;

◆ Захоўвайце далей ад дажджу або снегу.

Кампаненты аўтаматычнага выключальніка

Кіраўніцтва па выбары мадэлі

● Аўтаматычны выключальнік можа быць абсталяваны расцепльнікам мінімальнага напружання, расцепляльнікам, дапаможнымі кантактамі, кантактамі сігналізацыі, электрычным механізмам прывада, паваротнай ручкай кіравання і іншымі аксэсуарамі.

● Аўтаматычны выключальнік мае функцыі абароны ад доўгай затрымкі перагрузкі, кароткай затрымкі кароткага замыкання і імгненнай абароны ад кароткага замыкання, карыстальнік можа задаць неабходныя характарыстыкі абароны (карыстальніку трэба толькі кіраваць DIP-пераключальнікам для наладкі параметраў функцыі абароны).

● Аўтаматычны выключальнік мае функцыі абароны ад замыкання на зямлю і цеплавой аналагавай абароны, індыкацыю папярэдняй сігналізацыі, індыкацыю перагрузкі па току, індыкацыю току нагрузкі, лічбавую тэхналогію аналізу току, і ён можа дасягнуць больш высокага ўзроўню абароны.

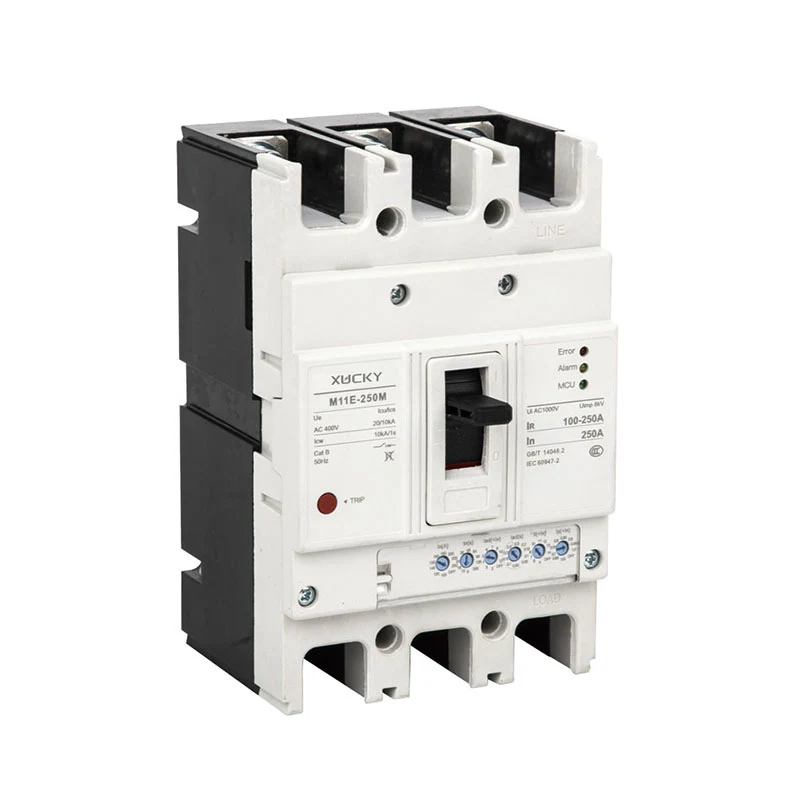

M11E Пашпарт тэхнічных дадзеных MCCB электроннага тыпу
Ток кадра (А)		160	250	400	630	1250
мадэль		М11Э-160Н	М11Э-250Н	М11Э-400Н	M11E-630H	М11Э-1250Н
Нумар паляка		3, 4	3, 4	3, 4	3, 4	3, 4
Намінальны ток (А)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Намінальнае напружанне (В)		400 В пераменнага току
Намінальнае напружанне ізаляцыі (В)		1000 В пераменнага току
Адключальная здольнасць пры кароткім замыканні (KA) Icu/Ics	400 В пераменнага току	35/25	35/25	50/35	50/35	65/50
Нумар аперацыйнага цыклу	Электрычны тэрмін службы	1500	1000	1000	1000	1000
	Механічнае жыццё	7000	7000	4000	4000	4000
Контур цьмяны (мм) a-b-c-ca
	3П	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4П	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Вага (кг)	3П	1.8	2.1	5.5	5.7	5.7
	4П	2.3	2.6	7	7.5	7.5
Электрычная прылада кіравання (MD)		●
Знешняя ручка кіравання		●
Аўтаматычны выпуск		Электронны тып

Апісанне панэлі і функцый

Інтэлектуальная панэль вызвалення

Ручка рэгулявання панэлі па чарзе наступным чынам

● ВК(A) Isd(x IR) Ii(x IR)

● ВК: ток усталявання адключэння з доўгай затрымкай перагрузкі; Isd: Кароткае замыканне кароткага затрымкі спрацоўвання ток усталявання;

● Ii: ток усталявання імгненнага адключэння кароткага замыкання;

Астатнія параметры ўсталёўваюцца па змаўчанні на заводзе або ўсталёўваюцца пры дапамозе дыстанцыйнай сувязі наступным чынам

● tR: доўгая затрымка перагрузкі, заводская налада: 60 ​​с;

● tsd: час усталявання кароткай затрымкі кароткага замыкання, заводская налада: 0,1 с;

● Ip: Ток налады папярэдняй сігналізацыі аб перагрузцы, заводскае значэнне па змаўчанні: 0,85*ВК;

Інтэлектуальны порт сувязі (COM)

Панэль з абаронай ад рэшткавага току

Што такое аўтаматычны выключальнік у літым корпусе?

Аўтаматычныя выключальнікі ў літых корпусах (MCCB) з'яўляюцца абавязковым кампанентам электрычных сістэм, якія забяспечваюць абарону ад перагрузкі і кароткага замыкання. У большасці выпадкаў аўтаматычныя аўтаматычныя выключальнікі ўсталёўваюцца ў галоўны размеркавальны шчыт аб'екта, што дазваляе лёгка адключаць сістэму пры неабходнасці.

У чым розніца паміж выключальнікам MCCB і ICCB?

Выключальнікі ICCB падобныя на аўтаматычныя выключальнікі ў літым корпусе, але ў адрозненне ад аўтаматычных выключальнікаў MCCB ізаляваныя выключальнікі часта выкарыстоўваюць электронную схему для кантролю электрычнага току і механізм назапашанай энергіі, які звычайна зараджаецца шляхам маніпулявання ручкай зарадкі.

У чым розніца паміж MCCB і RCCB?

MCCB працуе на тэрмамагнітным механізме, што азначае, што ён створаны для абароны ад перагрузкі і кароткага замыкання. RCCB забяспечвае абарону толькі ад рэшткавых токаў або токаў уцечкі на зямлю і звычайна выкарыстоўваецца для прадухілення паражэнняў электрычнасцю і іншых небяспек, выкліканых токамі замыкання на зямлю.

Для чаго выкарыстоўваецца MCCB?

Аўтаматычны выключальнік у літым корпусе (MCCB) - гэта тып прылады электрычнай абароны, які выкарыстоўваецца для абароны электрычнага ланцуга ад празмернага току, які можа выклікаць перагрузку або кароткае замыканне.
