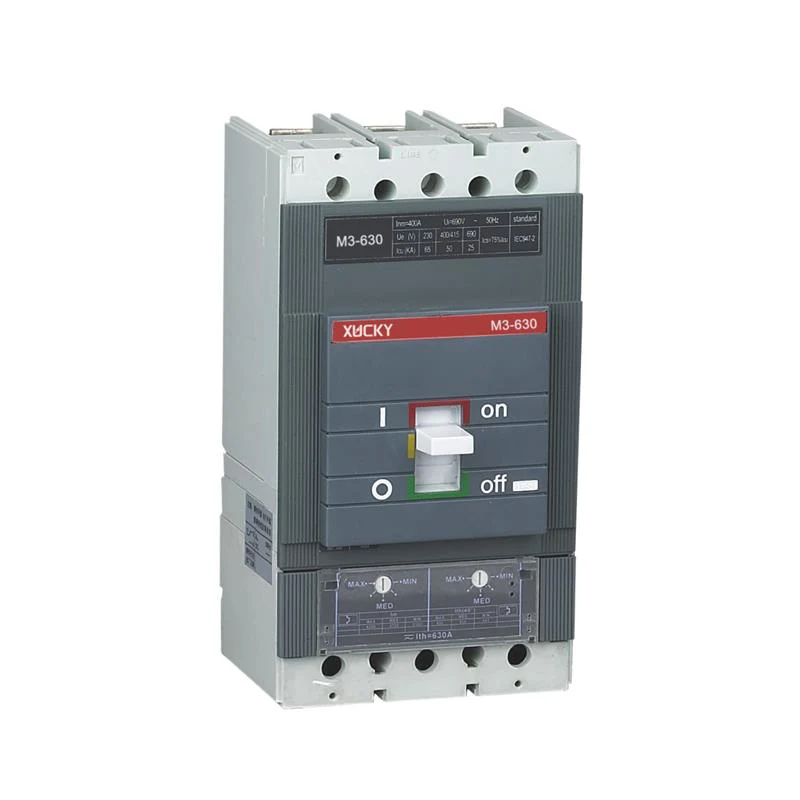

Аўтаматычны выключальнік M3 у літым корпусе

Кітай XUCKY Electric індывідуальны 1P, 2P, 3P, 4P 400V/415V аўтаматычны выключальнік у літым корпусе высокай якасці з сертыфікатамі ASTA, KEMA, SEMKO, CE, CB, ROHS.

Аўтаматычныя выключальнікі М3 прызначаны для правядзення току ў нармальным рэжыме і яго адключэння пры кароткіх замыканнях, перагрузках, недапушчальных перакрыццях, а таксама аператыўнага спрацоўвання і адключэння частак электрычных ланцугоў. Яны прызначаны для выкарыстання ў электрычных агрэгатах з абмежаваннем працоўнага напружання 400В на намінальны ток ад 12,5 да 1600А.

Яны адпавядаюць патрабаванням EN 60947-1, EN 60947-2

Цеплавыя магнітныя выключальнікі:

Функцыя цеплавой абароны: (Для абароны ва ўмовах перагрузкі)

Біметал, які забяспечвае цеплавую абарону, складаецца з спалучэння двух металаў з рознымі каэфіцыентамі расцяжэння пры награванні. Калі біметал награваецца, ён згінаецца да металу з меншым выцягваннем. Такім чынам, выемка, якая дапамагае адкрыць механізм выключальніка, вызваляецца, каб адключыць выключальнік. Хуткасць выгібу біметалу прама прапарцыйная велічыні току, які праходзіць праз выключальнік. Таму што павелічэнне току азначае павелічэнне цяпла. Такім чынам, функцыя абароны ад перагрузкі па току выключальніка выконваецца біметалам пры токах нагрузкі, большых за намінальны

Функцыя магнітнай абароны (для абароны ад кароткага замыкання)

Яшчэ адной функцыяй выключальніка з'яўляецца абарона падключанага ланцуга ад кароткага замыкання. Кароткае замыканне можа адбыцца ў выніку кантакту фаз паміж сабой або кантакту фаза-зямля. Паколькі ў выпадку кароткага замыкання па кабелях праходзіць вельмі вялікі ток, дзякуючы цеплавой абароне энергія сістэмы павінна быць адключана за больш кароткі час. Выключальнік павінен імгненна адчыняцца, каб абараніць нагрузку, да якой ён падключаны. Частка, якая выконвае гэтую функцыю, - гэта механічны механізм адчынення, які працуе з намагнічанасцю, выкліканай магнітнай вобласцю, утворанай токам кароткага замыкання

Перавагі

● Лёгкая самастойная ўстаноўка дапаможных прылад:

▷ Кантакт сігналізацыі;

▷ Дапаможны кантакт;

▷ расцепитель пад напругай;

▷ расцепльнік;

▷ Ручка прывада;

▷ Электрычны механізм кіравання;

▷ Устаўная прылада;

▷ Выкатная прылада.

● Стандартны камплект кожнага аўтаматычнага выключальніка складаецца з злучальных шын або кабельных наканечнікаў, фазавых сепаратараў, набору шруб і гаек для яго мацавання на ўсталявальнай панэлі.

● З дапамогай спецыяльнага заціску блокі 125 і 160 можна ўсталяваць на DIN-рэйку.

● Вага і габарыты гэтых аўтаматычных выключальнікаў на 10-20% менш, чым рэкамендавана іншымі бытавымі вытворцамі. Гэты факт прадугледжвае мантаж скрынак і панэляў меншага памеру. Акрамя таго, невялікія габарыты дазваляюць памяняць старыя выключальнікі на М3.

Ужыванне

Аўтаматычныя выключальнікі ў літым корпусе - гэта выключальнікі нізкага напружання. Яны задавальняюць патрэбы ў ўстаноўцы ад дробных карыстальнікаў да вялікіх прамысловых падстанцый і сістэм размеркавання электраэнергіі. Яны звычайна прымяняюцца на металургічных заводах, нафтавых платформах, бальніцах, чыгуначных сістэмах, аэрапортах, вылічальных цэнтрах, офісных будынках, канферэнц-цэнтрах, тэатрах, хмарачосах і іншых буйнамаштабных збудаваннях.

Электрычныя параметры аўтаматычнага выключальніка M3 MCCB у літым корпусе

·Icu:O-t-CO тэст (O:Адкрыты манеўр,CO:Зачынены-Адкрыты манеўр,t:Працягласць чакання)

·Ics:O-t-CO-t-CO тэст (O:адкрыты манеўр,CO:зачынены-адкрыты манеўр,t:працягласць чакання)

Палажэнне ON/I: паказвае, што кантакты выключальніка замкнёныя. У гэтым становішчы рычаг выключальніка знаходзіцца ў верхнім становішчы

Становішча ОТКЛЮЧЭННЯ: паказвае, што выключальнік адключаны з-за якой-небудзь няспраўнасці (перагрузкі або кароткага замыкання). У гэтым выпадку рычаг выключальніка знаходзіцца ў сярэднім становішчы паміж становішчам ON і OFF. Каб перавесці выключальнік, які знаходзіцца ў становішчы адключэння, у становішча ON; націсніце рычаг выключальніка ўніз, як паказана знакам OFF

Выключальнік павінен быць усталяваны са пстрычкай. Пасля гэтага пацягніце рычаг, як паказана знакам ON, каб зачыніць выключальнік

Становішча OFF/0: паказвае, што кантакты выключальніка размыкаюцца. Такім чынам, рычаг выключальніка знаходзіцца ў ніжнім становішчы.

Фізічныя параметры аўтаматычнага выключальніка M3 MCCB у літым корпусе

Памер выключальніка ў літым корпусе MCCB
