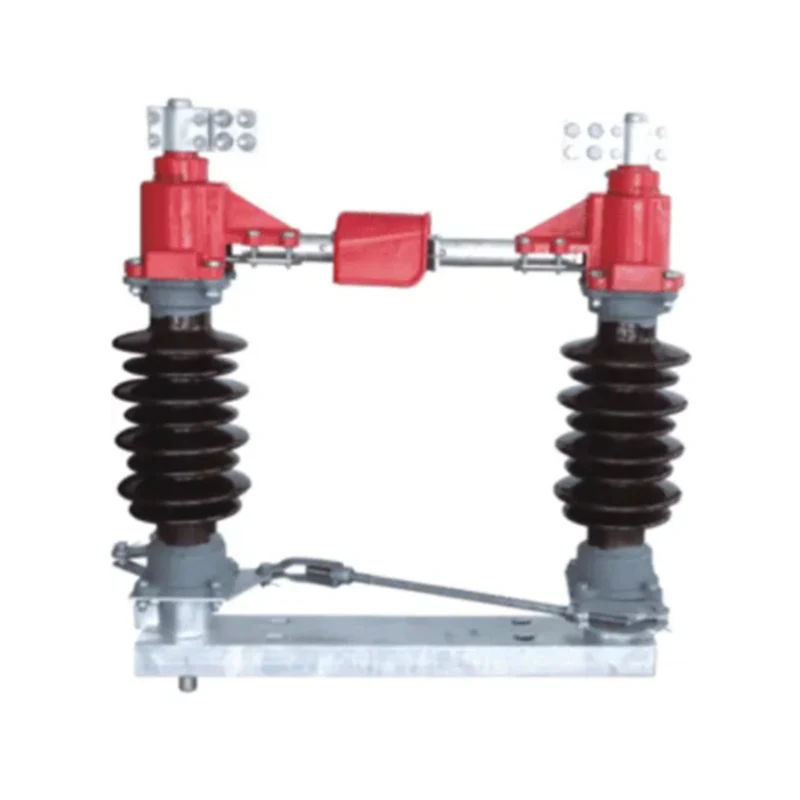

GW4-40.5kv Раз'яднальнік вонкавага прызначэння

Вонкавы раз'яднальнік GW4-40.5kv (высокавольтны ізаляцыйны выключальнік) - гэта трохфазнае абсталяванне для вонкавага выключальніка высокага напружання пераменнага току 50 Гц для размыкання або замыкання ланцуга, калі высокае напружанне мае напружанне і без нагрузкі, падыходзіць для ізалятара лініі падстанцыі.

Наступныя тэхнічныя стандарты для гэтага віду прадукцыі:

GB1985 - 89 "Выключальнік высокай напругі пераменнага току і зазямляльнік"

GB/T11022 - 1999 Агульныя тэхнічныя патрабаванні да стандартаў высокавольтнага размеркавальнага абсталявання і абсталявання кіравання

IEC129 (1984) "Вонкавы раз'яднальнік пераменнага току і зазямляльнік"

Мадэль і значэнне вонкавага раз'яднальніка GW4-40,5 кв

Характэрныя знакі: D-перамыкач зазямлення, I II-тып перамыкача зазямлення, G-палепшаны прадукт

Спецыяльныя знакі паходжання: W—устойлівы да плям, GY—тып плато, H—тып з высокім узроўнем холаду, TA—тып з сухім цяплом, TH—тып з вільготным цяплом

Нармальныя ўмовы эксплуатацыі і ўмовы ўстаноўкі

а. Вышыня над узроўнем мора: звычайны тып ≤1000 м, тып плато ≤4000 м.

б. Таўшчыня пакрыцця вады <10 мм

в. Ціск ветру ≤ 700pa.

d. Сейсмічная інтэнсіўнасць менш за 8 градусаў.

д. Тэмпература навакольнага паветра: верхняя мяжа +40°C, ніжняя мяжа -30°C.

г. На месцы ўстаноўкі няма гаручых матэрыялаў, небяспекі выбуху, хімічнай карозіі і моцнай вібрацыі.

Тэхнічныя параметры вонкавага раз'яднальніка GW4-40,5 кВ

Асноўная структура

Адкрыты раз'яднальнік - гэта аднаполюсная двухкалонная гарызантальная паваротная канструкцыя. Тры полюса могуць быць выкарыстаны ў групах, або адзін полюс для выкарыстання. Ізаляцыйны выключальнік складаецца з шасі, сядзення падшыпніка, ізалятара, токаправоднай асноўнай ланцуга і механічнага шатуна. Трохполюсны шарнір, цягавы рычаг, злучэнне труб, штыфт вала, сталёвая труба (якая карыстаецца карыстальнікам) і механізм ручнога прывада (далей - механізм прывада) злучаны ў групы.

Зазямляльнік можа быць усталяваны на адным або двух канцах ізалятара. Выключальнік зазямлення на абодвух канцах раз'яднальніка кіруецца блакаваннем ручнога прываднага механізму, так што выключальнік ізалятара і выключальнік зазямлення працуюць у парадку асноўны - зазямленне - зазямленне - у магістралі.

1. Каркас зроблены з гарачакачанай кутняй сталі GB9787-88. Сядзенне падшыпніка ўстаноўлена на абодвух канцах шасі, і 2 канічных ролікавых падшыпніка ўстаноўлены для забеспячэння гнуткасці вузла вала.

2. Слупавыя ізалятары: ёсць тры віды звычайнага тыпу, супраць забруджвання і плато. Іх характарыстыкі адпавядаюць GB8287.1 "тэхнічны стан фарфоравага ізалятара высокага ціску", GB8287.2 - 87 "памер і характарыстыкі ізалятара бутэлькі высокага ціску". Тып супраць абрастання таксама адпавядае GB127744 - 91 "ізалятар стрыжневага тыпу, устойлівы да плям". Кожны ізалятар полюса абсталяваны двума слуповымі ізалятарамі, ізалятар слупа ўсталяваны на вузле вала, а верхні канец замацаваны токаправоднай асноўнай ланцугом.

3. Асноўная ланцуг праводнасці складаецца з злучальнага блока і вузла левага і правага кантактаў. Структура 630A і 3150A у асноўным аднолькавая, толькі колькасць перасекаў токаправоднай трубкі, паверхневае пакрыццё, колькасць кантактных пальцаў і розніца паміж мяккімі праваднікамі. Электраправодны блок абсталяваны накіроўвалай штангай і гнуткім правадыром. Ён мае меншы супраціў і лепшую электраправоднасць, чым традыцыйны метад качэння кантакту, як паказана на малюнку 3. Канструкцыя вузла правага і левага кантактаў і стан кантакту пасля замыкання паказаны на малюнку 4.

4. Выключальнік зазямлення: выключальнік зазямлення ўсталяваны ў канцы ніжняга каркаса ізалятара, а статычны кантакт выключальніка зазямлення ўсталяваны на токаправоднай трубе асноўнага контуру праводнасці.

5. Механічны шатун: ізалятар кіруецца механізмам прывада з дапамогай механізму прывада, усталяванага ў сярэдзіне ніжняй рамы, і праз стрыжань шпіндзеля для прывада левага сэнсарнага бакавога ізалятара для павароту на 90 градусаў. Цяга рычажнага механізму прыводзіць у дзеянне трохполюсны раз'ядноўвальнік для ўключэння і выключэння. Выключальнік зазямлення прыводзіцца ў рух прывадным валам для прывядзення ў рух ножа зазямлення, а нож зазямлення паварочваецца ўверх (уніз) на пэўны кут для завяршэння закрыцця (шлюза). Полюс кожнага полюса трохполюснага выключальніка зазямлення злучаны сталёвай трубой 32 * 3 для дасягнення трохполюснага злучэння. Трохполюсны раз'яднальнік злучаны са злучэннем сталёвай трубы 25 * 2,5 для рэалізацыі трохполюснага злучэння. Трохполюсны раз'яднальнік злучаны са сталёвай трубой 25 * 2,5 для рэалізацыі трохполюснага злучэння. Раз'яднальнік злучаны з механізмам прывада дыяметрам сталёвай трубы 42 * 3, а карыстальнік сталёвай трубы забяспечваецца самастойна.

6. Прывадны механізм: ізалятар абсталяваны ручным механізмам кіравання CS17 пры выхадзе з завода. Механізм складаецца з падставы, блакавальнай пласціны, ручкі і дапаможнага выключальніка. Дапаможны выключальнік мае 4 полюса і 8 полюсаў дзве спецыфікацыі, 2 пары і 4 пары нармальна адкрытых нармальна замкнёных кантактаў адпаведна. Выкарыстанне цэнтралізацыі і перадачы сігналаў. Пасля ўстаноўкі электрамагнітнага прывада з механізмам ручнога кіравання, раз'яднальнік можа павялічыць функцыю электрычнай блакіроўкі. Электрамагнітны замак і аксэсуары для яго ўстаноўкі прадастаўляюцца асобна і ўсталёўваюцца карыстальнікамі самастойна.

Ўстаноўка і адладка

1. Праверка перад устаноўкай

а. Праверце, ці адпавядае колькасць ізалятараў, дэталяў і аксесуараў пакавальнаму лісту.

б. Дадзеныя на таблічцы прадукту адпавядаюць заказу.

в. Ці пашкоджаны прадукт і ці ёсць расколіны на ізалятары стоек.

d. Ці з'яўляецца кручэнне кожнай верціцца часткі гнуткім ці не.

д. Ці з'яўляецца механізм кіравання гнуткім, ці правільнае становішча закрыцця і адкрыцця і ці з'яўляецца дапаможны выключальнік нармальным.

2. Вонкавы раз'яднальнік можна ўсталёўваць толькі гарызантальна. Спачатку размесціце вонкавы раз'яднальнік на мантажным кранштэйне на аднолькавай гарызантальнай вышыні, а потым адкарэктуйце адлегласць паміж полюсамі, каб зрабіць шасі паралельным адзін аднаму. Выпраўце вось стрыжня двухкалоннага ізалятара трохполюснага вонкавага раз'яднальніка, заземліце восевую лінію вала, падключыце выключальнік пасля фіксацыі вонкавага раз'яднальніка.

3. Калі ізаляцыйны выключальнік замкнёны, левы і правы кантакты павінны знаходзіцца на адной гарызантальнай лініі, верхні і ніжні бакі зрушаны на <5 мм, а пазіцыі кантактаў левага і правага кантактаў павінны быць адцэнтраваны па цэнтральнай лініі двух ізалятары слупа, а правы кантакт павінен быць убудаваны ў левы. Кантакты на баку кантакту датыкаюцца адзін з адным, а зазор паміж кантактам на баку левага кантакту і пазіцыянуючай пласцінай складае ≤2 мм. Пры неабходнасці даўжыню цягі манаполя можна рэгуляваць; і дазваляецца павялічваць або памяншаць рэгулявальную пракладку ў верхняй і ніжняй частцы ізалятара стойкі, але таўшчыня кожнай пляцоўкі <3 мм.

4. Адрэгулюйце даўжыню рычага так, каб хібнасць замыкання трохфазнага выключальніка была <5 мм. Затым адрэгулюйце даўжыню цягі галоўнага вала і цягі рычажнага рычага адпаведна так, каб кут размыкання ізаляцыйнага выключальніка пасля адкрыцця складаў 90°.

5. Адрэгулюйце кут нахілу рычага зазямляльніка і эфектыўную даўжыню шатуна так, каб зазямляльнік сінхранізаваўся з рабочым механізмам пры адкрыцці і закрыцці. Выключальнік зазямлення знаходзіцца гарызантальна ў адкрытым становішчы.

6. Месца ўстаноўкі механізму ручнога кіравання паказана на мал. 1 і мал. 2. Пасля зборкі механізма і пласціны ўстаўце канічны штыфт A10×50 і закруціце два ніта M10. Двайны ізаляцыйны выключальнік зазямлення, ад ніжняй часткі шасі для кіравання воссю вала ўніз па вертыкальнай лініі, адно зазямленне і незазямленне ад ніжняга канца зборкі паста ізалятара да вертыкальнай лініі, так што яна супадае з цэнтрам працоўнага вал механізму, пасля чаго механізм усталёўваецца і фіксуецца. Вонкавы раз'яднальнік з падвойным зазямленнем усталёўвае вал на вал прывада. Адзіны выключальнік зазямлення і незазямлення ўстанаўлівае вал на прывадны вал і зборку вала, вымярае эфектыўны памер і рыхтуе бясшвоўную сталёвую трубу φ42×3. Два канцы сталёвай трубы адпаведна прывараны да ўтулкі і зборцы пласціны.

7. Выдаліце ​​бруд з частак, якія верцяцца, і электрычных кантактаў машын і паўторна ўвядзіце змазку.

8. Вымярэнне значэння супраціўлення галоўнага ланцуга раз'яднальніка павінна адпавядаць нарматывам у табліцы.

9. Ручное кіраванне 3~5 разоў, стабільная праца, правільнае становішча адкрыцця-закрыцця вонкавага раз'яднальніка і выключальніка зазямлення, добры кантакт.

10. Пасля ўстаноўкі яго можна запускаць пасля таго, як праверка пацвердзіць, што ён адпавядае патрабаванням.
