GW4-11kv Вонкавы раз'яднальнік

Раз'яднальнік (далей - раз'яднальнік) - гэта трохфазная вонкавая размеркавальная прылада высокага напружання пераменнага току з намінальнай частатой 50 Гц і намінальным напружаннем 110 кВ для ўключэння і размыкання ланцуга высокага напружання з намінальным напружаннем 110 кВ пры наяўнасці напружання і адсутнасці нагрузкі. Ізаляцыйны выключальнік адпавядае патрабаванням GB1985-2004 пераменнага току ізалятара высокага напружання і зазямляльніка.

Мадэль і значэнне вонкавага раз'яднальніка GW4-11kv

Знак асаблівасці: D - выключальнік зазямлення, III - тып выключальніка зазямлення, G - палепшаны прадукт.

Спецыяльны вытворны знак: W - плямаўстойлівы тып, GY - плато, H - высокі і халодны тып, TA - тып сухога цяпла, TH - тып вільготнага цяпла.

Нармальныя ўмовы эксплуатацыі і ўмовы ўстаноўкі

1. Вышыня: агульны тып не перавышае 2500 м, спецыяльны тып не перавышае 4700 м.

2. Тэмпература навакольнага асяроддзя: максімальная тэмпература не вышэй за +40°C, мінімальная тэмпература не ніжэй за -40°C.

3. Максімальная хуткасць ветру 34 м/с.

4. Магутнасць землятрусу не перавышае 8 градусаў.

5. Таўшчыня лёду не больш за 20 мм.

6. Прадукты, устойлівыя да забруджванняў, падыходзяць для раёнаў сярэдняй забруджанасці.

7. Не прымяняецца да месцаў з лёгкаўзгаральнымі рэчывамі, небяспекай выбуху, хімічнай карозіі і моцнай вібрацыяй.

Тэхнічныя параметры вонкавага раз'яднальніка GW4-11kv

Асноўныя характарыстыкі і тэхнічныя параметры раз'яднальніка

Асноўныя характарыстыкі і тэхнічныя параметры маторнага прываднага механізму XCJ-I

Будова і прынцып працы

1. Вонкавы раз'яднальнік | Выключальнік ізаляцыі

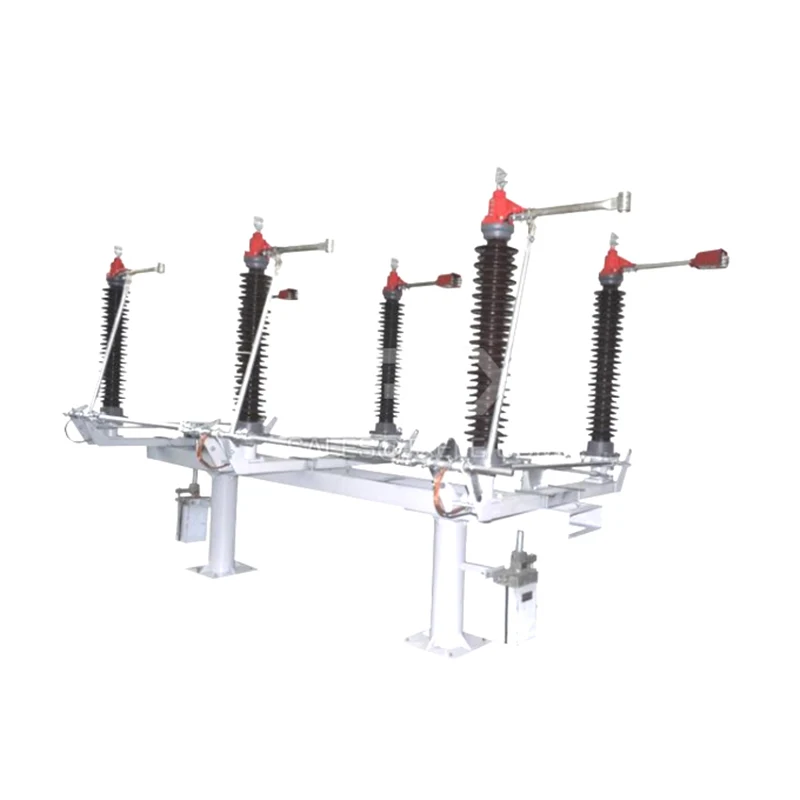

Вонкавы раз'яднальнік - гэта гарызантальны паваротны двайны слупок, які складаецца з падставы, стойкавага ізалятара, токаправоднай сістэмы, зазямляльніка (за выключэннем зазямлення) і сістэмы перадачы.

2. Ніжняя рама: для швелернай сталі кожны канец ніжняй рамы абсталяваны сядзеннямі для падшыпнікаў, а ў сядзенні падшыпніка ёсць два канічных ролікавых падшыпніка для забеспячэння гнуткага кручэння рычага на сядзенні падшыпніка. Адзін або абодва канцы рамы зварваюцца з падшыпнікам зазямляльніка, і зазямляльнік усталёўваецца. Ізалявальны выключальнік мае тры формы: без зазямлення, з адзінарным зазямленнем і з падвойным зазямленнем.

3. Ізалятары на слупах: кожны слуп мае дзве калоны, падзеленыя на тры віды ў залежнасці ад умоў выкарыстання: звычайны тып, тып супраць забруджвання і тып плато. Ніжні канец ізалятараў слупа замацаваны на верціцца пласціне верхняга канца сядзення падшыпніка, а верхні канец ізалятараў слупа злучаны з вядучай электрычнай часткай. Ізалятары з сіліконавай гумы таксама могуць быць выкарыстаны ў якасці ізалятараў слупоў у адпаведнасці з патрабаваннямі карыстальнікаў.

4. Праводзячая сістэма: якая праводзіць частка замацавана на верхнім канцы ізалятара слупа. Галоўны нож падзелены на дзве паловы, кантактная частка знаходзіцца пасярэдзіне, цыліндрычныя кантакты ўтыкаюцца ў двухрадковыя кантактныя пальцы пры замыканні. Тыпы структуры 630A, 1250A і 1600A аднолькавыя, ёсць толькі адрозненні паміж сячэннем правадніка і апрацоўкай паверхні. Структура разеткі - гэта рухомы кантакт або структура мяккага злучэння, выберыце адзін тып у адпаведнасці з замовай карыстальніка.

5. Зазямляльнік: зазямляльнік усталяваны на верціцца вале падставы. Статычны кантакт усталяваны на токаправодным стрыжні вядучай электрычнай сістэмы, а механічная блакіроўка ўсталявана паміж зазямляльнікам і раз'яднальнікам. Гэта можа забяспечыць паслядоўнасць дзеянняў асноўны адкрыты адкрыты грунт закрыццё, грунт адкрыты main закрыццё. Выключальнікі зазямлення дзеляцца на адзінарнае зазямленне і двайное зазямленне, могуць зазямляцца знутры ўверх або звонку ўверх. Яго можна наладзіць у адпаведнасці з патрэбамі карыстальнікаў.

6. Сістэма перадачы: ізаляцыйны выключальнік прыводзіцца ў дзеянне механізмам прывада для павароту верціцца вала сярэдняй асновы на 180° і павароту на 90° з дапамогай ізалятара стойкі (усталяванага на паваротным рычагу) з аднаго боку гарызантальнай сувязі, і іншыя ізалятары слупа паварочваюцца на 90° папярочным шатунам, і два нажа адкрываюцца або зачыняюцца ў адзін бок. Калі механізм працы выключальніка зазямлення размыкаецца або зачыняецца, вал павароту выключальніка зазямлення можа паварочвацца пад вуглом, каб адкрывацца і закрывацца валам трансмісіі і гарызантальным шатунам. Паколькі веерная пласціна на вале зазямляльнага выключальніка злучана з дугавой пласцінай, замацаванай на фланцы фарфоравай калоны, яна можа забяспечыць паслядоўнасць дзеянняў асноўнай адкрытай зямлі закрыцця, зямлі адкрытай магістралі закрыцця.

Ізаляцыйны выключальнік выкананы ў 1-полюснай форме, а трохполюсная сувязь утворана праз міжфазнае злучэнне (гл. МАЛ. 1, МАЛ. 2) і можа таксама выкарыстоўвацца як 1-полюснік.

7. Механізм працы

Ізаляцыйны выключальнік звычайна абсталяваны ручным механізмам CS14G, а таксама можа быць абсталяваны электрычным механізмам тыпу XCJ-I.

Дэталі механізму электрапрывада XCJ-I паказаны ў інструкцыі па ўстаноўцы электрычнага абсталявання тыпу XCJ-I.

Зазямляльнік абсталяваны ручным механізмам CS14G і аксэсуарамі, адзінарным зазямленнем для аднаго камплекта, двайным зазямленнем для двух камплектаў.

Ручной механізм тыпу CS14G у асноўным складаецца з асновы, ручкі і дапаможнага выключальніка. Дапаможны выключальнік мае 8 пар нармальна адкрытых і 8 пар нармальна замкнёных кантактаў для блакіроўкі і адлюстравання сігналу.

Растэрміноўка і адладка

Звярніцеся да наступных крокаў для ўстаноўкі

1. Аснова раз'яднальніка 1P замацавана на гарызантальнай аснове, а верціцца вал трохфазнага зазямляльніка адрэгуляваны па той жа гарызантальнай восі.

2. Праверце стан кантакту ў сярэдзіне раз'яднальніка. Аднафазны павінен быць задаволены:

а. Калі сярэдні кантакт зачынены, цыліндрычны кантакт і два рады кантактных пальцаў павінны быць у кантакце адначасова, пры неабходнасці адрэгулюйце папярочны шруба (левы і правы балты), каб дасягнуць;

б. Кантакт сярэдняга кантакту сіметрычны, і розніца паміж уверх і ўніз не больш за 5 мм, закрыццё да канца, прамежкавы зазор адрэгуляваны да 7 ~ 12 мм, пры неабходнасці, у падтрымцы кораня з павелічэннем або памяншэннем пракладак дасягнуць, але таўшчыня кожнай пляцоўкі не павінна перавышаць 5 мм;

в. Галоўны нож паварочваецца на 90°, каб адкрыць канчатковае становішча закрыцця, зазор паміж установачным шрубай і перагародкай павінен быць адрэгуляваны на 1~3 мм.

3. Усталюйце шатун трохфазнага нажа ў адпаведнасці з малюнкам 1 і адрэгулюйце даўжыню шатуна так, каб сінхранізм трохфазнага замыкання не перавышаў 10 мм, а абодва бакі трохфазнага стрыжня рычага і крыж шатун паміж стойкамі маюць левы і правы шрубы адпаведна, якія можна рэгуляваць непасрэдна ў адпаведнасці з патрэбамі.

4. Усталюйце злучальны стрыжань паміж трыма фазамі выключальніка зазямлення ў адпаведнасці з малюнкам 1, закруціце шрубы і адрэгулюйце рычаг кіравання, механічны рычаг блакавання, тарсіённую спружыну і фіксуючае кольца. Зацягніце балты пасля таго, як тарсіённая спружына прыстасуецца да гарызантальнага становішча зазямляльніка пры адкрыцці.

5. Усталюйце механізм прывада рухавіка CS14G або XCJ-I на кранштэйн, зручны для ручнога кіравання, прымаючы прывадны вал на шасі ізалятара ў якасці цэнтра. Метад вертыкальнай восі выкарыстоўваюць для таго, каб шпіндзель механізму супадаў з воссю кручэння, і замацоўваюць крапежныя ніты механізму.

6. Механізм і ізаляцыйны выключальнік знаходзяцца ў стане адкрыцця або закрыцця адначасова. Злучальная галоўка і рычажны стрыжань выкарыстоўваюцца для злучэння вала ізалятара і шпіндзеля механізму, і выконваюцца наступныя патрабаванні.

а. Уключыце 3~5 разоў і праверце, каб ізаляцыйны выключальнік адпавядаў патрабаванням, вугал адкрыцця ізаляцыйнага выключальніка складае 90°, і паміж пазіцыянуючым шрубай і перагародкай павінен быць зазор ад 1 да 3 мм;

б. Адрэгулюйце статычны кантакт зазямляльніка і зацягніце ніт, каб зазямляльны кантакт можна было правільна ўставіць, калі зазямляльнік замкнёны.

в. Адрэгулюйце спружыну балансу на верціцца вале пры адкрыцці, каб перамыкач зазямлення заставаўся ў гарызантальным становішчы.

d. Праверце механічную блакіроўку паміж раз'яднальнікам і выключальнікам зазямлення, каб пераканацца, што выключальнік зазямлення не можа быць замкнёны, калі раз'яднальнік замкнёны. Раз'яднальнік не можа быць замкнёны, калі зазямляльнік замкнёны. Калі ўсе аперацыі выкананы правільна, мы павінны прасвідраваць адтуліны φ8 і пругкі цыліндрычны штыфт 8 х 60 у месцы злучэння вала трохфазнага зазямляльніка, а таксама прасвідраваць адтуліны φ12 глыбінёй ≥5 мм на стрыжні размяшчэння, рычагу прывада, рычагу рычага і верціцца вал, зацягніце балты ў кожным месцы і ачысціце мяккае злучэнне ад зямлі, каб падтрымліваць кантакт з металічнай глянцавай паверхняй.

7. Рэгуляванне ўстаноўкі дазваляецца выкарыстоўваць толькі ў ручным рэжыме. Пасля завяршэння рэгулявання, калі для пацверджання правільнасці выкарыстоўваецца ручное кіраванне, можна выкарыстоўваць электрычнае кіраванне (пры наяўнасці электрычнага механізму).

8. Праверка пасля ўстаноўкі і ўводу ў эксплуатацыю

9. Ізаляцыйны выключальнік і зазямляльны выключальнік уключаюцца ўручную ад 3 да 5 разоў адпаведна, і праца стабільная, кантакт добры, а становішча замыкання і замыкання правільнае.

10. Механізм размеркавання магутнасці працуе 5 разоў пры намінальным працоўным напрузе рухавіка і працуе 3~5 разоў адпаведна пры 85% намінальнага працоўнага напружання рухавіка і 110% ад намінальнага працоўнага напружання. Адкрыццё-закрыццё павінна быць правільным, а час адкрыцця-закрыцця не больш за 4 с.

11. Кантакты знаходзяцца ў добрым кантакце з кантактамі пасля замыкання раз'яднальнага выключальніка. Вымераныя дадзеныя супраціву асноўнага контуру (па абодва бакі ад выхаднога канца) не перавышаюць паказаных у табліцы 4.

12. Сінхроннасць трохфазнага замыкання не больш за 10 мм.

13. Праверце, ці трэба змазваць усе дэталі трансмісіі і кручэння, ці ўсе балты цапфы восі замацаваны і надзейны.

14. Праверце, ці надзейна ўзаемазвязаны выключальнік ізаляцыі і выключальнік зазямлення.

Выкарыстанне і абслугоўванне

Гэты пераключальнік павінен працаваць пасля адключэння нагрузкі на лінію.

Выключальнік павінен рэгулярна праходзіць капітальны рамонт (каля 1~2 гадоў). Калі ёсць сур'ёзная няспраўнасць кароткага замыкання, яе трэба ліквідаваць адразу пасля аварыі.

Выдаліце ​​бруд з паверхні токаправодных частак і ізалятараў стоек, плоскасці злучэння і сярэдняга кантакту паміж клемай злучэння і шынай, паверхні кантакту кнопкі, а затым нанёс прамысловы вазеліновый алей.

Уважлівы агляд ізалятараў стоек павінен быць зроблены без якіх-небудзь пашкоджанняў і расколін, і павінны быць заменены ў выпадку іх выяўлення.

Дэталі трансмісіі і кручэння павінны быць змазаны.

Праверце ўсе крапежныя элементы, напрыклад, ці не аслаблены канічныя шпількі і балты.

Праверце ручной механізм, ці можа дапаможны перамыкач нармальна пераключацца пры павароце ручкі на 180°.

Ўпакоўка, транспарціроўка і захоўванне

Ізалятар і зазямляльнік звычайна спакаваныя ў трохполюсную агульную скрынку, а таксама могуць быць спакаваныя оптам. У масавай упакоўцы яна дзеліцца на базавую скрынку, скрынку ізалятара на стойцы і скрынку з токаправоднай сістэмай (уключаючы аксэсуары), а таксама адну скрынку на групу ў парадку з адным полюсам.

Пры транспарціроўцы тавару рэверс не павінен знаходзіцца па-за ўпаковачнай скрынкай.

Пасля атрымання тавару своечасова праверце яго. Пры ўзнікненні праблем варта звярнуцца да вытворцы
