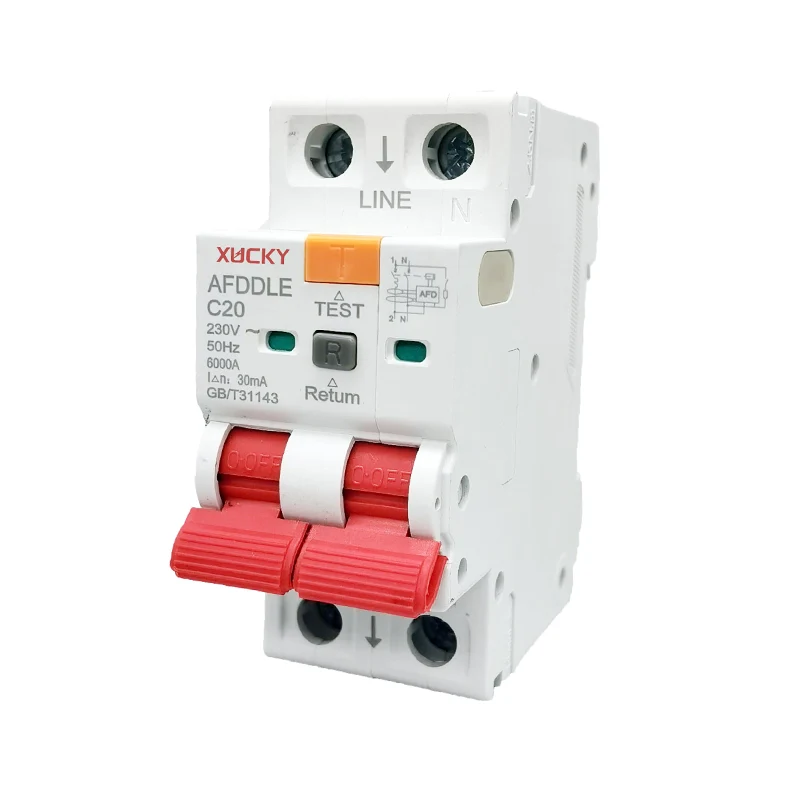

Прылады выяўлення дугавых замыканняў AFDD

Прылады выяўлення дугавых замыканняў AFDD (далей - AFDD) могуць эфектыўна выяўляць дугу замыкання ў лініі доступу, уключаючы паралельную дугу і дугу паслядоўнага замыкання. Пры выяўленні ў лініі дугі няспраўнасці, якая выклікае пажар, яна можа выконваць функцыю адключэння і выключэння харчавання для рэалізацыі мэты ранняга папярэджання аб пажары. Прылада выяўлення дугавога замыкання прымяняецца да электрычных ліній магутнасцю 10 кВт і ніжэй у прамысловых і грамадзянскіх будынках. Даўжыня ахоўнай лініі не павінна перавышаць 100 м. Прадукты адпавядаюць стандарту GB/t31143-2014 IEC62602 і могуць прымяняцца ў дамах састарэлых, школах, камерцыйных будынках, гасцініцах, фабрыках, складах, бібліятэках, офісах, сямейных дамах і забаўляльных месцах.

Адправіць запыт

Апісанне Прадукта

Arc Fault Detection Devices AFDD

Тэхнічны ліст

Прадметы	Каштоўнасць
мадэль	AFDD
Працоўны блок харчавання	Намінальнае напружанне: AC230V
Намінальная частата	50 Гц
Маніторынг сігналізацыі	Сігнал аб няспраўнасці дугі (нагрузка ніжэй AC63A)
Напруга	Намінальнае значэнне AC230V
электрычны ток	Намінальнае значэнне: AC63A і ніжэй
Габарытныя памеры	8235,262 мм
Спосаб ўстаноўкі	Ўстаноўка накіроўвалай рэйкі 35 мм
Індыкатар запуску	Нармальная праца, індыкатар міргае
НАБОР	Кнопка ўстаноўкі
Разрыўная здольнасць	Намінальная адключальная здольнасць пры кароткім замыканні ICN (KA):6
Ступень абароны	IP20
Ёмістасць праводкі	1~25 мм
Характарыстыкі разеткі	C, D
Устойлівасць да электрастатычнага разраду	Паветраны разрад > 8; Кантактны разрад > 6
Імпульсная група супраць перашкод	6КА
Уплыў перашкод	4KA
Працоўная тэмпература навакольнага асяроддзя	-23~+55℃
Вільгацятрываласць	Тып 2
клас забруджвання	2
Тып ўстаноўкі	Узровень М
вышыня над узроўнем мора	2000м
Асяроддзе ўстаноўкі	Грунт без істотных вібрацый і ўдараў

Налады прадукту

Націсніце і ўтрымлівайце кнопку наладкі (націсніце іголку на працягу 3 секунд, а затым рухайце наладу), пакуль не загарыцца індыкатар. Пасля прыпынку на 3 секунды зялёнае святло будзе міргаць аўтаматычна.

Зялёнае святло 1: Высокі

Чырвонае святло 2: Сярэдні (завадская налада)

Святлафор 3: Нізкі

Не гарыць 4: спецыяльнае абсталяванне

Звярніце ўвагу на карэкціроўку налад у адпаведнасці з рэальнай сітуацыяй
