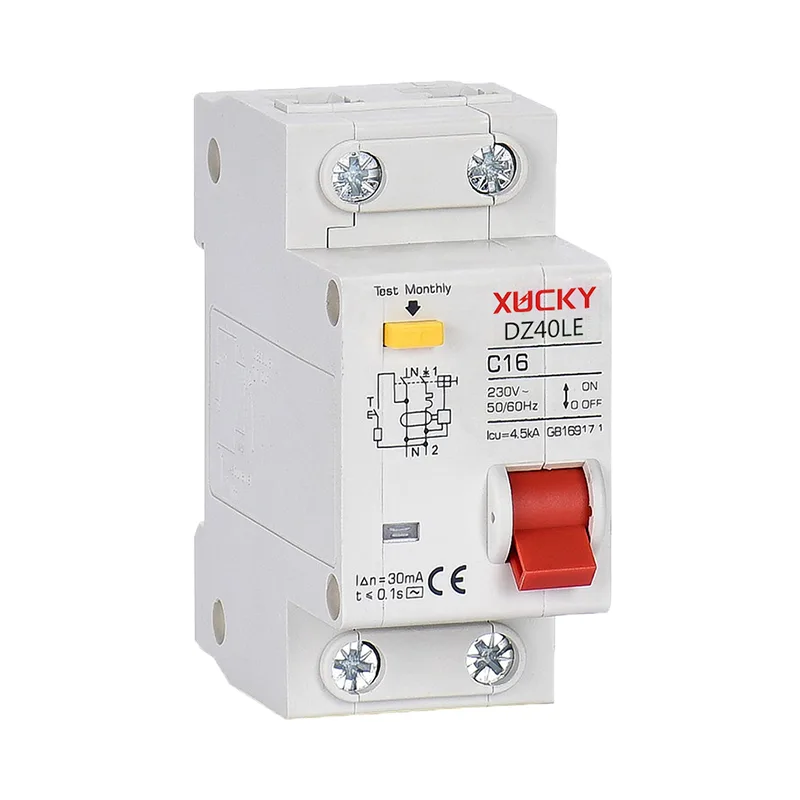

DZ40LE RCBO

Сфера прымянення

DZ40LE Рэшткавы выключальнік току, палепшаны ад Xucky, унутраная схема прымае ўбудаваны схема, прадукцыйнасць больш высокая і надзейная! DZ40LE RCBO (DPN VIGI) (фазавая лінія + нейтральная лінія + уцечка + над напружаннем) падыходзіць для аднафазнай жылой ланцуга 50 Гц / 60 Гц, намінальнае напружанне 230V, намінальны ток 63А, для абароны ўцечкі і абароны перагрузкі і кароткага замыкання грамадзянскай электрычнай ланцуга.

DZ40LE RCBO таксама можа рэдка ўключыць або выключыць электрычнае абсталяванне і асвятленне пры звычайных абставінах, асабліва для прамысловага і камерцыйнага сістэмы размеркавання асвятлення. Перамыкач уцечкі Зямлі MCB мае невялікі памер, высокая ёмістасць; Null Line і Line Line адключаюцца адначасова, і ў выпадку адмененай лініі жывой лініі, выключальнік электрычнай уцечкі ўсё яшчэ можа абараніць ад уцечкі. Фільтр у электроннай абароне ўцечкі ўцечкі можа прадухіліць адключэнне няправільнага аперацыі, выкліканае імгненным напружаннем (асвятленне, умяшанне ў іншае абсталяванне) і імгненны ток (напрыклад, ёмістная лінія нагрузкі). Выключальнік электрычнай уцечкі адпавядае стандартам GB16917.1 і іншых.

Звычайныя ўмовы працы і ўмовы ўстаноўкі

■ Тэмпература навакольнага паветра: -5 ℃ ~ +40 ℃, а сярэдняя тэмпература не перавышае +35 ℃.

■ Вышыня не перавышае 2000 м.

■ Атмасферная адносная вільготнасць пры тэмпературы навакольнага паветра + 40 ℃ не больш за 50%, пры нізкай тэмпературы можа мець больш высокую адносную вільготнасць. Напрыклад, + 20 ℃ для 90%. Пазначце змены тэмператур у прадукце на паверхні геля і прымаюць адпаведныя меры.

■ Узровень забруджвання складае 2.

■ Электрамагнітнае асяроддзе - гэта навакольнае асяроддзе B.

■ Знешняе магнітнае поле ў непасрэднай блізкасці ад месца ўстаноўкі выключальніка не перавышае 5 разоў геамагнітнага поля ў любым кірунку.

"

■ Устаноўка-гэта вертыкальная ўстаноўка, як правіла, нахіл плоскасці ўстаноўкі і вертыкальнай плоскасці не больш за ± 5 °, што азначае ўключэнне.

■ Участак ўстаноўкі без істотнага ўздзеяння і вібрацыі, а таксама небяспечныя (выбуховыя) асяроддзі і ўварванне да дажджу і снегу.

■ Катэгорыі ўстаноўкі: ⅱ, ⅲ Узровень.

Тэхнічныя параметры

Асноўныя тэхнічныя параметры

Ацэнка рэшткавага працоўнага току: 30mA; Ацэнка рэшткавага непрацуючага току: 15mA; Ацэнка рэшткавага вырабу і разрыву: 2000а; Час дзеяння ўцечкі: ≤ 0,1S; Вытрымліваць напружанне імпульсу: UIMP = 4KV; Затрымка характарыстыкі дзеянняў: (гл. Табліцу)

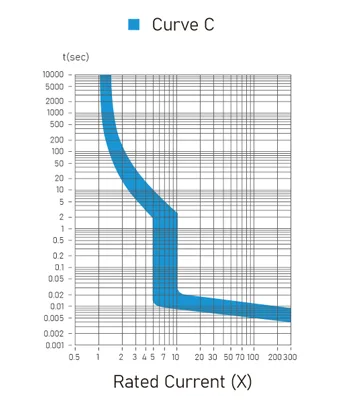

Імгненнае дзеянне характэрна

З

Структура і прынцып працы

Рэшткавы выключальнік DZ40LE Residual Bock - гэта выключальнік электроннага ўцечкі. Гэта інтэгратыўны мініяцюрны выключальнік абароны ўцечкі, прызначаны для аднафазнай схемы, мае вялікую ёмістасць і невялікі памер, каб захаваць рэсурсы і прастору для ўстаноўкі карыстальніка.

Выключальнік электрычнай уцечкі ў асноўным складаецца з кантакту, корпуса, механізму эксплуатацыі, электрамагнітнай сістэмы, прылады для адключэння, прылады з тушэннем дугі, трансфарматара нулявой паслядоўнасці, электроннага дыскрымінацыйнага ланцуга кіравання і індыкацыі спатыкнення і іншых частак. Выключальнік уцечкі Зямлі мае функцыі абароны перагрузкі, кароткага замыкання і ўцечкі.

Прынцып працы пераключальніка ўцечкі Зямлі

Абарона ад перагрузкі: калі адбываецца перагрузка, біметал спрыяе замка, каб зрабіць паездку выключальніка для абароны ланцуга;

Абарона кароткага замыкання: Калі ўзнікае няспраўнасць кароткага замыкання, электрамагнітныя шпулькі ствараюць моцнае магнітнае поле, ядро ​​хутка спрыяе замку, каб здзейсніць паездку выключальніка (адрэжце блок харчавання ў межах 0,1) і абарону дзеянняў;

Абарона ўцечкі: Калі адбываецца няспраўнасць уцечкі ў ланцугу абароны, ток вектарная сума трансфарматара току нулявой паслядоўнасці не роўная нулю, другасны выхад трансфарматара стварае напружанне, каб зрабіць парушэнне SCR, электрамагнітны закон па сістэме адключэння, каб зрабіць паездку з рукой, які прасоўвае выключальнік, і адрэзаны харчаванне ў межах 0,1с, які гуляе ў абарону ўцечкі.

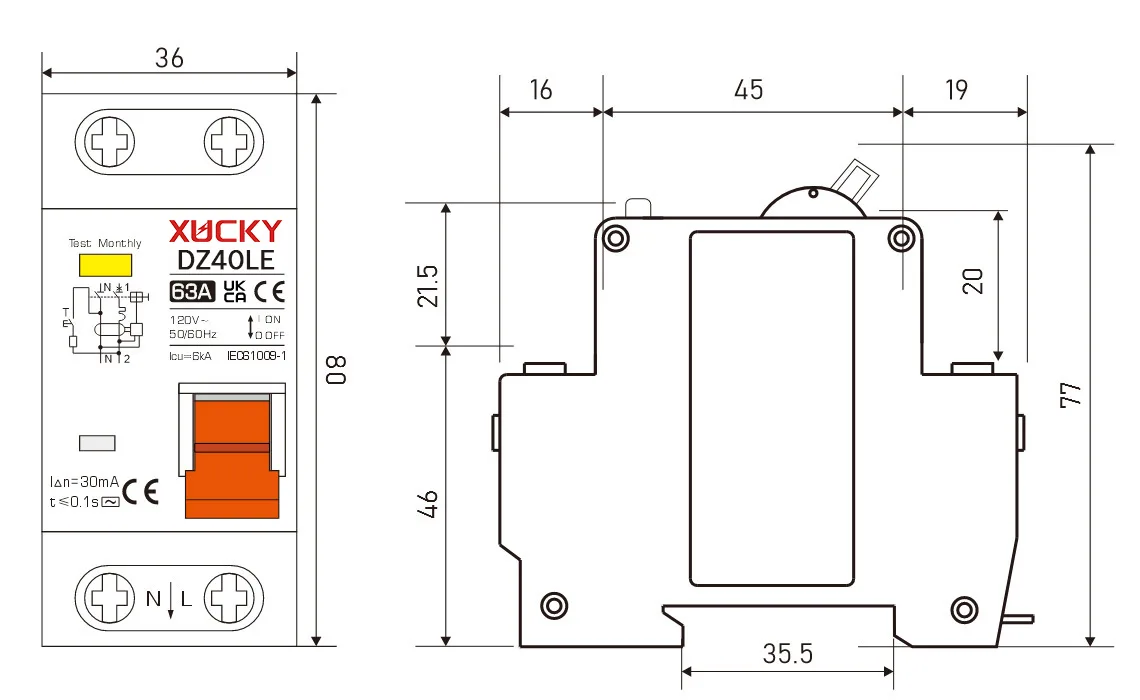

Арысы і памеры ўстаноўкі
