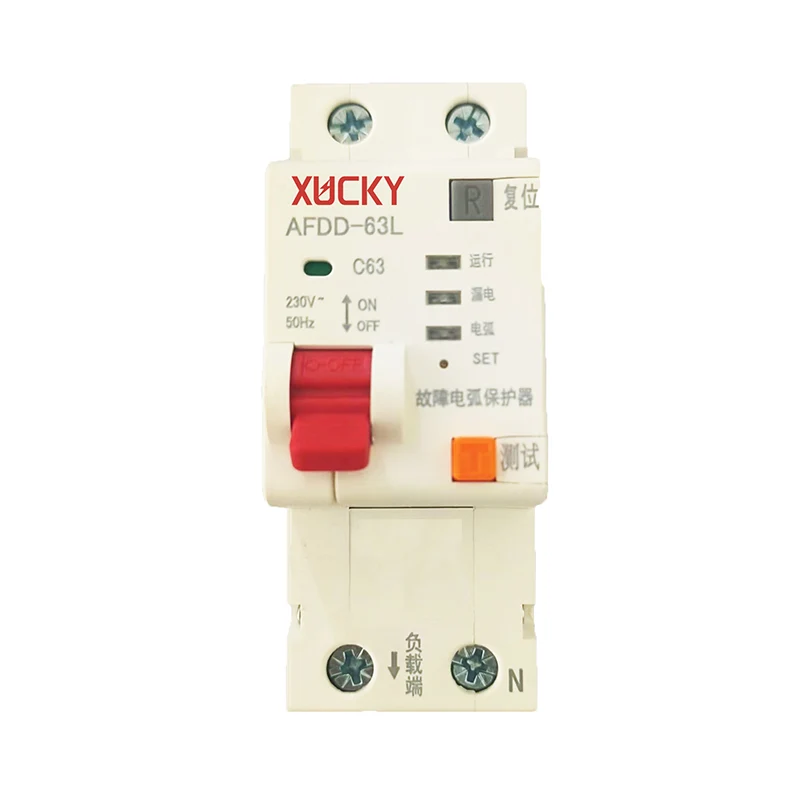

AFDD

Пратэктар AFDD ад замыкання, які ў далейшым называецца пратэктарам, эфектыўна выяўляе дугу замыкання ў лініі доступу, уключаючы паралельную дугу і дугу паслядоўнага замыкання. Калі ён выяўляе, што ёсць дуга замыкання, якая выклікае пажар у лініі, функцыя адключэння разеткі можа быць выканана для дасягнення мэты папярэджання аб узнікненні пажару.

Пратэктар ад дугі ад замыкання AFDD падыходзіць для электрычных ліній магутнасцю 10 кВт і ніжэй у прамысловых і грамадзянскіх будынках, а даўжыня лініі абароны не павінна перавышаць 100 метраў.

Прадукт адпавядае стандарту GB/T 31143-2014 IEC62602, які можа падыходзіць для дамоў састарэлых, школ, камерцыйных будынкаў, гасцініц, заводаў, складоў, бібліятэк, офісаў, сямейных жылых дамоў і забаўляльных устаноў і г.д.

Тэхнічныя параметры вырабу

Памер прадукту і структурнае вызначэнне

Інструкцыя па эксплуатацыі

1. Індыкатар працы (зялёны): калі прадукт уключаны і працуе нармальна, індыкатар RUN гарыць, паказваючы, што функцыя няспраўнай дугі ўключана.

2. Індыкатар уцечкі (чырвоны), калі прадукт аддзяляецца з-за няспраўнасці ўцечкі, пры наступным закрыцці варот індыкатар уцечкі будзе міргаць сігналам трывогі, і сігналізацыя аўтаматычна адключаецца праз 60 секунд.

3.Індыкатар дугі (жоўты), калі прадукт аддзяляецца з-за паломкі дугі, пры наступным закрыцці варот індыкатар дугі міргае, сігналізуючы, і сігналізацыя аўтаматычна адключаецца праз 60 секунд.

4. Скід прадукту. Калі прадукт адключаецца з-за дугі або ўцечкі, з'явіцца кнопка R, і вам трэба націснуць яе, каб зачыніць засаўку.

5.Атрадны эксперымент. Калі сігналізацыі няма, націсніце клавішу "T", і прадукт будзе падвергнуты эксперыменту па расшпільванню, каб праверыць, ці нармальна функцыя расшпільвання прадукту. Калі прадукт знаходзіцца ў стане індыкацыі трывогі аб уцечцы або няспраўнасці, націсніце і ўтрымлівайце клавішу T на працягу 2 секунд, каб прымусова адключыць індыкацыю трывогі.

6. Запыт і пераключэнне рэжыму працы дугі разломаў. Націсніце кнопку SET на кароткі час, каб запытаць бягучы рэжым працы. Націсніце кнопку SET на працягу доўгага часу, каб пераключыцца паміж 4 рэжымамі. У гэты час індыкатар RUN міргае. Лічба паказвае рэжым працы (калі ласка, не наладжвайце яго, калі ў гэтым няма неабходнасці).

Успышка 1 раз: адключыць рэжым. У гэты час функцыя выяўлення дугі выключана, і хадавы ліхтар RUN будзе выключаны.

 Міргае 2 разы: рэжым абароны ад перашкод

Успышка 3 разы: стандартны рэжым (па змаўчанні)

Міргае 4 разы: звышадчувальны рэжым

Апісанне інтэрфейсу прадукту

* Заўвага:

①　Калі прадукт знаходзіцца ў рэжыме сігналізацыі, функцыя выяўлення працуе нармальна.

②　 Калі прадукт знаходзіцца ў стане індыкацыі трывогі, сігнал трывогі трэба зняць, перш чым можна будзе правесці эксперымент разблакіроўкі.

③　Пасля выключэння функцыі выяўлення дугі функцыя ўцечкі можа працаваць нармальна
