RCBO электроннага тыпу

Тэхнічныя дадзеныя

◆ Стандарт: IEC61009 -1

◆ Абарона: замыканне на зямлю і перагрузка па току

◆ Намінальны ток. У: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80А

◆ Працоўны ток: 30, 100, 300 мА

◆ Намінальны рэшткавы ток уключэння і адключальнай здольнасці I△m: 500A

◆ Намінальны рэшткавы няспраўлены ток I △ няма: 0,5 IАn

◆ Намінальнае напружанне ізаляцыі Ui: 250 В

◆ Намінальнае імпульснае напружанне Uimp: 4000 В

◆ Колькасць палюсоў: 2P (1P + N), 4P (3P + N)

◆ Намінальнае напружанне: 2P 240/415VAC, 4P 415VAC

◆ Час выключэння па рэшткавым току: <0,1 сек.

Тып паездкі:

◆ Замыканне на зямлю: электронны/электрамагнітны расцепльнік

◆ Перагрузка па току: Тэрмамагнітная

◆ Адключальная здольнасць: 6кА

◆ Электрычная трываласць: 2000 аперацый

◆ Ступень абароны: IP20

◆ Мантаж: на DIN-рэйку 35 мм

◆ Шырыня: 17,5 мм на полюс

◆ Тэрмінал: кантактны тып

Час адключэння рэшткавага току

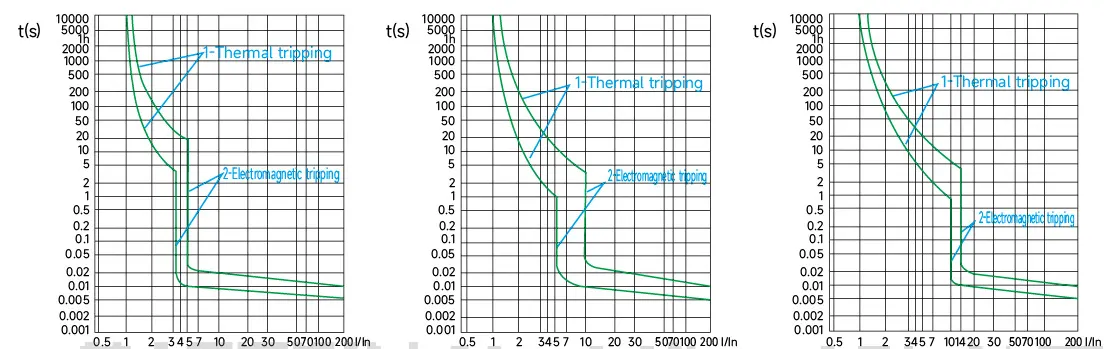

Характарыстычная крывая

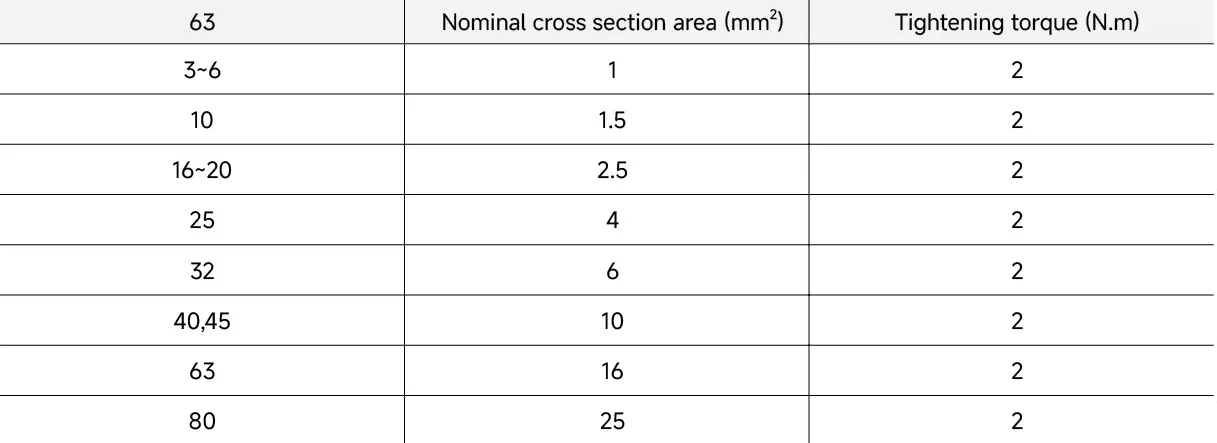

Праводка

Для падлучэння неабходна выкарыстоўваць прыдатныя праваднікі, адносныя параметры гл. у табліцы.

Асаблівасці

◆ Камбінацыя RCCB і мініятурнага аўтаматычнага выключальніка ў кампактнай канструкцыі для абароны персаналу, супрацьпажарнай абароны і абароны лініі.

◆ Электрамагнітнага тыпу, не залежыць ад напружання.

◆ Дэталь MCB абараняе лініі ад перагрузкі і кароткага замыкання і даступная ў характарыстыках B і C.

◆ Ручка забяспечвае дакладнае ўказанне становішча кантакту.

◆ Апорны кабель зазямлення забяспечвае абарону ад уцечкі на зямлю ў выпадку страты нейтралі харчавання.

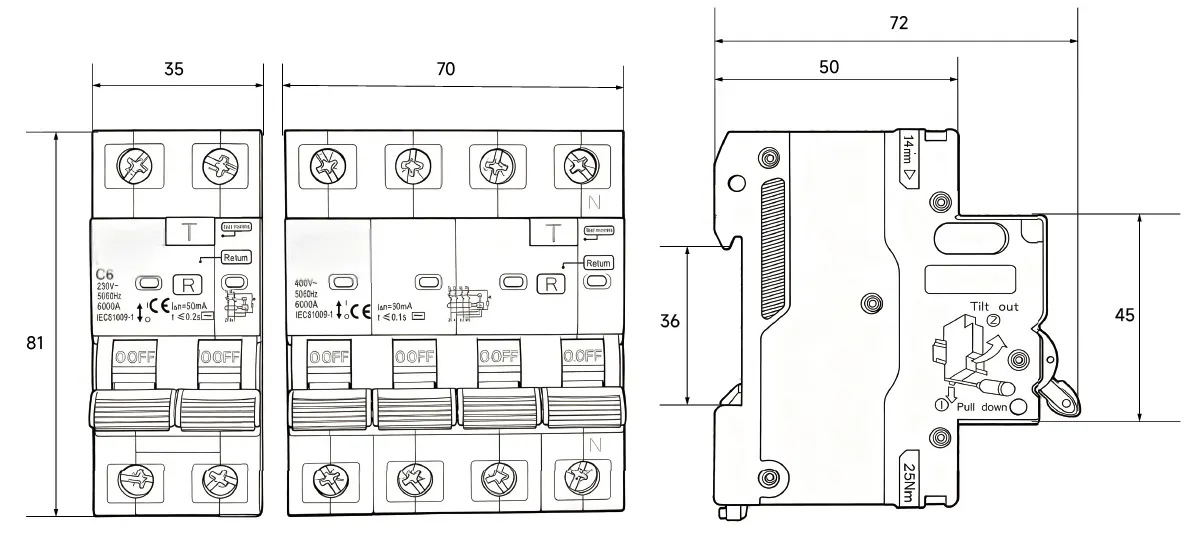

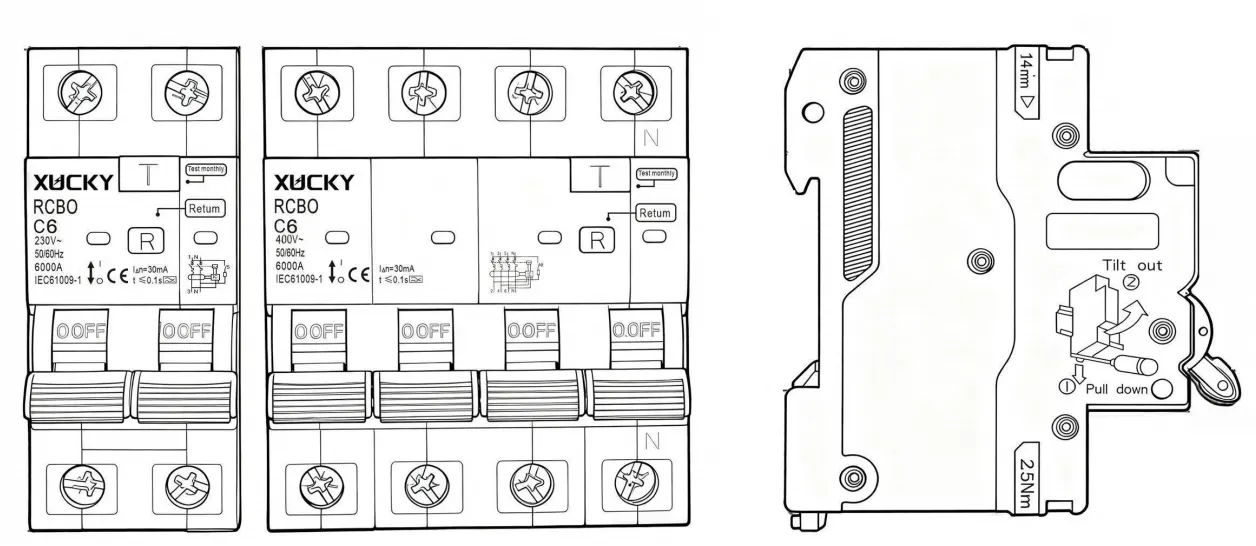

Габарытныя і мантажныя памеры

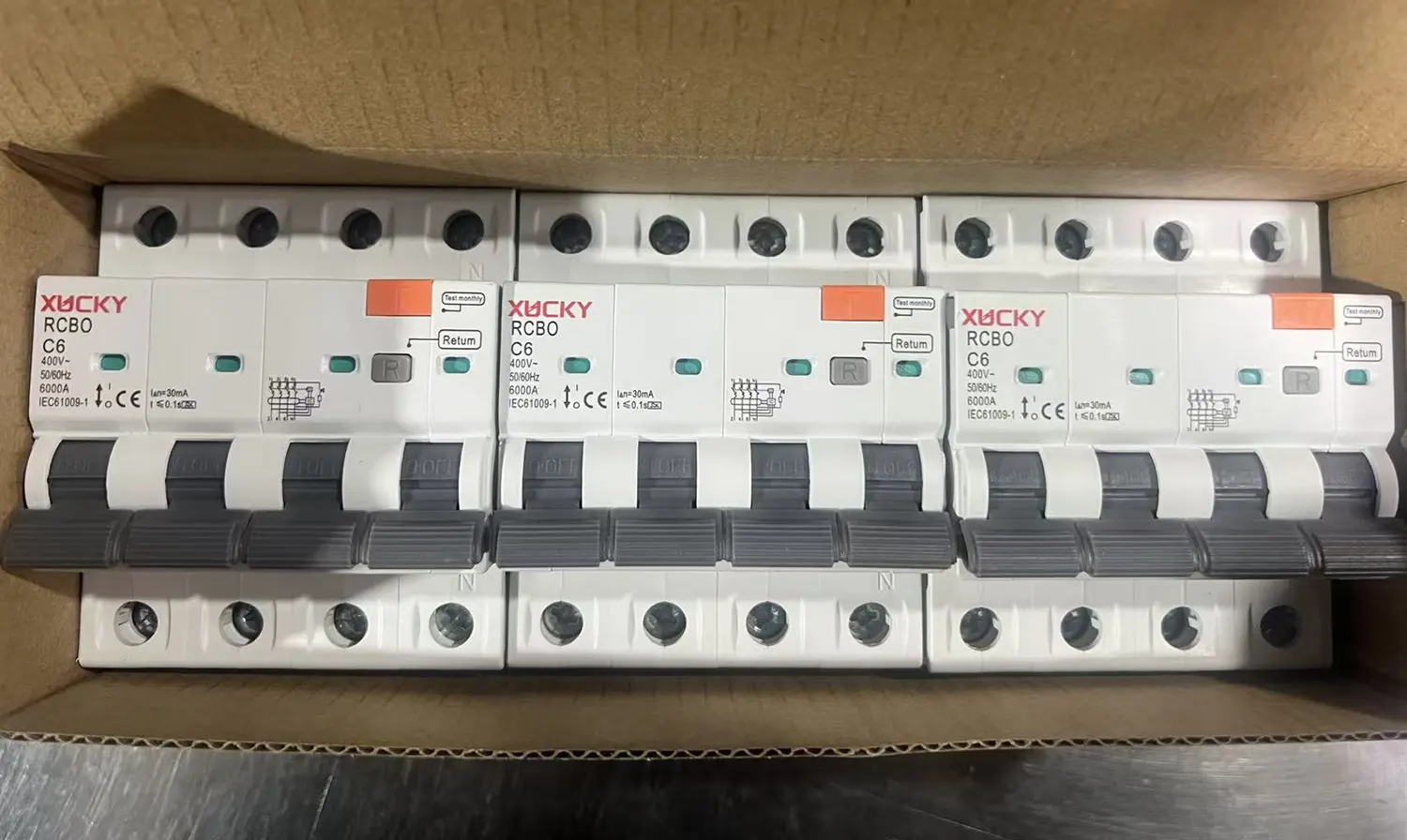

Інфармацыя аб упакоўцы

4P RCBO 3шт/скрынка

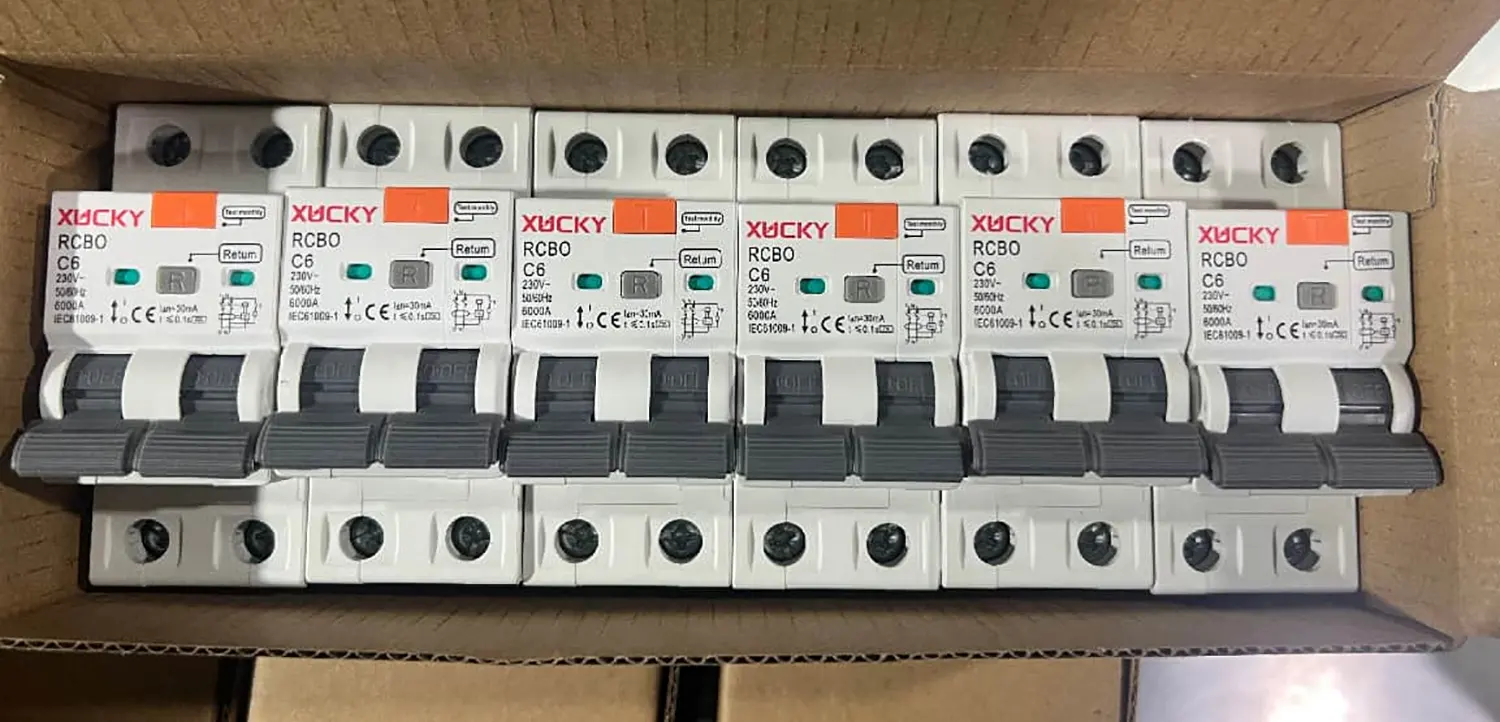

2P RCBO 6шт/скрынка
