RCBO C65

Высокая якасць RCBO C65 6KA Xucky Type 1P+N & 3P+N RCBO (рэшткавы выключальнік, які кіруецца токам, з інтэгральнай абаронай ад празмернага току) з'яўляецца ідэальным рашэннем для поўнай абароны ад празмерных і сутычак. У двух модулях шырыня (36 мм) і чатыры модулі шырынёй (72 мм) серыі забяспечваюць у любы час і пры любых умовах бяспеку людзей, аб'ектаў і звязанага з ім абсталявання

Адправіць запыт

Апісанне Прадукта

RCBO C65

Перавагі прадукту

● наперад і зваротная праводка дазваляецца Xucky высокай якасці RCBO C65;

● Верх і ніжняя частка могуць быць падлучаны да шыны з перасекам да 16 мм2 і з правадамі з перасекам да 25 мм2;

● Індыкатар уцечкі (сіні/чырвоны знак у невялікім акне) дазваляе лёгка праверыць крыніцу няспраўнасцей прадукту і памяншае час абслугоўвання;

● Палепшаныя функцыі бяспекі: гэты RCBO C65 забяспечвае перагрузку і абарону кароткага замыкання, каб забяспечыць бяспечную і надзейную працу схем у хатніх, камерцыйных і жылых дадатках.

● Высокая якасць будаўніцтва: з высокай якасцю матэрыялаў і будаўніцтва, гэты мініяцюрны выключальнік RCBO C65 забяспечвае надзейную прадукцыйнасць і даўгавечнасць, якая адпавядае чаканням патрабавальных карыстальнікаў.

● Універсальны дызайн: Паветраны выключальнік прызначаны як для ўнутранага, так і для камерцыйнага выкарыстання, што робіць яго рознабаковым рашэннем для шырокага спектру электрычных прыкладанняў, уключаючы высокія зоны дарожнага руху або зоны з высокім попытам на электраэнергію.

Прымяненне

Стандарт: пацверджанне EN/IEC 61009 -1

Парушэнне магутнасці: 6KA

Абарона: няспраўнасць зямлі, перанапружанне і кароткае замыканне

Ацэнка току. У: 3,6,10,16,20, 25,32, 40А

Аперацыя. I △ N: 10.30. 100. 300ma

Характарыстыка: B.C

Ацэнка рэшткавага току, які працуе і разбівае магутнасць i △ M: 500A

Ацэнка рэшткавага не -аператыўнага току l △ no: 0,5i △ n

Намінальны імпульс вытрымлівае напружанне UIMP: 4000V

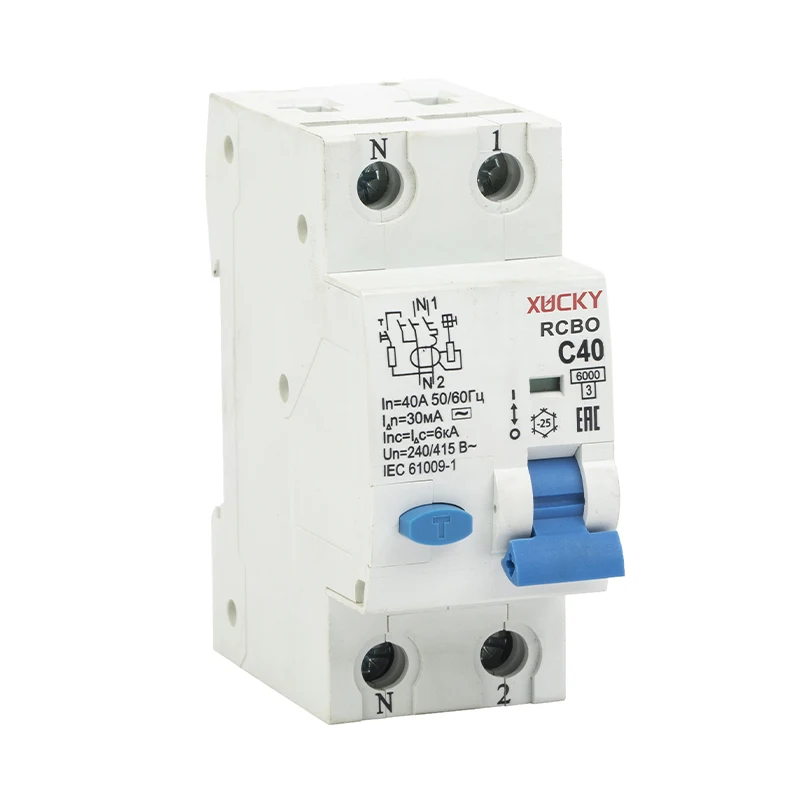

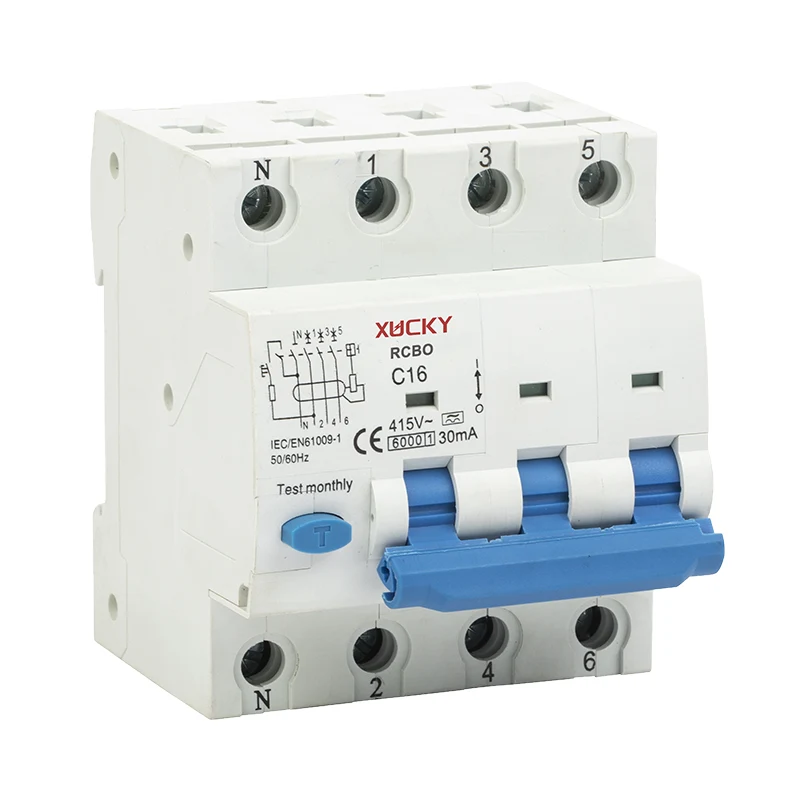

Колькасць слупоў: 1p+n, 3p+n

Намінальнае напружанне: 230VAC

Ступень абароны: -25 ℃ ~+40 ℃

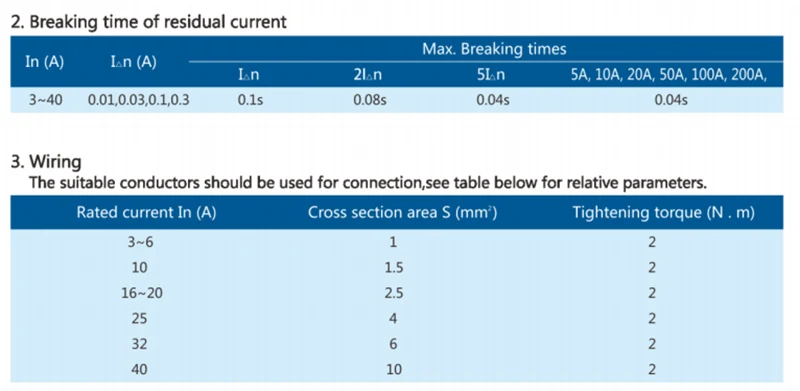

Рэшткавы ток OFF -time≤0,1 сек.

Тып няспраўнасці на зямлі: электрамагнітны

Над токам: цеплавысокі

Ступень абароны: IP20

Мацаваць на 35 -міліметровую чыгуначную чыгунку

Шырыня 2 модулі

Тып тэрмінала і тып штыфта

Тэхнічны ліст дадзеных

	Тып			2p	4p
	Стандарты			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Пасведчанне			CB, CE, Rohs
	Краіна паходжання			Кітай
Электрычныя асаблівасці	Тып (хвалевая форма ўцечкі Зямлі)			Увядзіце A, увядзіце пераменнага току
	Колькасць слупоў			1p+n	3p+n
	Ацэнка току	У	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 А	6, 10, 13, 16, 20, 25, 32, 40 A
	Ацэнка адчувальнасці	Iδn	ma	10, 30, 100, 300 мА	30, 100, 300 мА
	Намінальнае напружанне	І так	V	220/230/240 V	380/400/415 V
	Час працы	Увядзіце A / тып AC		Імгненны
		Увядзіце A [S]		10 мс затрымка
		Увядзіце A [G]		40 мс затрымка
	Ізаляцыя напружання	Карыстацкі інтэрфейс	V	500 У
	Катэгорыя перанапружання			Iii
	Ступень забруджвання			2
	Працоўнае напружанне схемнага тэсту		V	187 - 264 V	230 - 485 V
	Намінальная частата		Hz	50/60 Гц
	Ацэнка намінальнай магутнасці ACC. да IEC/EN 61009-1	ICN	A	10 000 а
	Ацэнка намінальнай магутнасці ACC. да IEC/EN 64947-2 (Толькі спасылаючыся на тэст кароткага замыкання)	Тэрапеўт	A	15 000 а
		Ис	A	7500 А (50%аддзялення інтэнсіўнай тэрапіі)
	Ацэнка рэшткавага разрыву ACC.TO IEC/EN 61009-1	IΔM	A	3000 а
	Намінальны імпульс вытрымлівае напружанне (1,2/50)	UIMP	KV	4 кВ
	Дыэлектрычнае выпрабаванне напружання на інд. FREQ. на працягу 1 мін.		KV	2,5 кВ (50/60 Гц, 1 мін.)
	Тэрмамагнітнае вызваленне - характарыстыкі			Характарыстыкі B: 3in - 5in
				Характарыстыка C: 5in - 10in
	Клас, які абмяжоўвае энергію, клас. для EN 61009-1			3
	Рэзістэнтнасць току перанапружання (хваля 8/20)		A	3000 а

Механічныя асаблівасці	Жыллё			Ізаляцыйная група I - II, RAL 7035
	Адпраўляцца			Ізаляцыйная група II, RAL 5017
	Тэставая кнопка			Ізаляцыйная група II, Ral 2000
	Кантактнае ўказанне на пазіцыю			Зялёнае / чырвонае акно
	Індыкацыя на паездку на Зямлю			Белае акно
	Электрычнае жыццё	Аперацыі		4000 цыклаў
	Механічнае жыццё	Аперацыі		10000 цыклаў
	Ступень абароны АКС. для EN 60529	Жыллё		IP4X
		Тэрміналы		IP2X
	Ударны супраціў ACC. да IEC/EN 60068-2-27			25 г - 2 шокі - 13 мс
	Устойлівасць да вібрацыі Acc. да IEC/EN 60068-2-6			0,1 мм або 1 г - 20 цыклаў пры 5 ... 150 ... 5 Гц
	Умовы навакольнага асяроддзя (вільготнае цяпло) Ак. да IEC/EN 60068-2-30		° C/RH	28 цыклаў з 55 ° С/90-96% і 25 ° С/95-100%
	Тэмпература спасылкі для ўстаноўкі цеплавога элемента		° С	30 ° С
	Тэмпература навакольнага асяроддзя (з сярэднім сярэднім ≤ +35 ° C)		° С	-25… +40 ° C
	Тэмпература захоўвання		° С	-40… +70 ° C
Устаноўка	Тып тэрмінала			Двухфункцыянальны тэрмінал (пад'ём / з адкрытым ротам)
	Памер тэрмінала для кабеляў	знізу / верх	мм²	25/35 мм²
	Памер тэрмінала для штыфта	знізу / верх	мм²	10/16 мм²
	Памер тэрмінала для Work Busbar	знізу / верх	мм²	M6 - 10/16 мм²
	Суцэльная /націснутая праводка			1x 1mm² - 35mm² 2 х 1 мм² - 16 мм² *
	Гнуткія правады з і без іх			1x 1mm² - 25 мм² 2 х 1мм² - 10 мм² *
	Зацягванне крутоўнага моманту	знізу / верх		2 нм
	Даўжыня зачысткі кабеля			10 мм
	Мантаж			Мы чыгункай у 60715 (35 мм) пры дапамозе мацавання кліпа
	Становішча мацавання			Нейкі
	Падключыцца з			Зверху/ніжнія тэрміналы

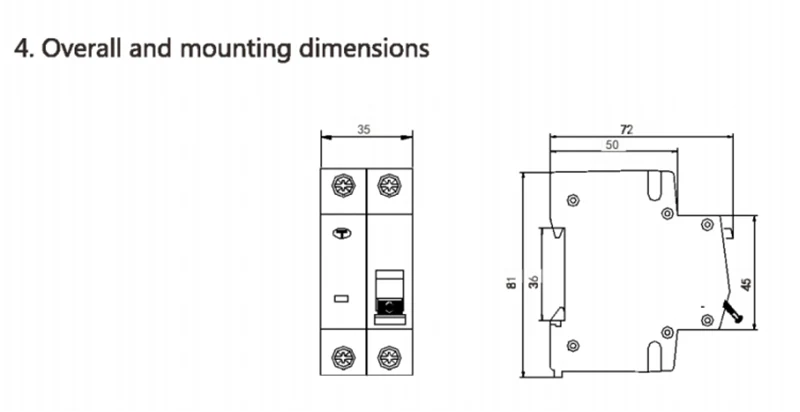

	Памеры (H x w x D)		мм	90 х 36 х 72 мм	90 х 72 х 72 мм
	Вага		кг	0,19 кг	0,42 кг
Упакоўка	Упакоўка (Асобнае поле)	Колькасць	кавалкі	1	1
		Вымярэнне (HWd)	мм	904080 мм	907881 мм
		Вага	кг	0,2 кг	0,43 кг
	Упакоўка B (*A) (Сярэдняя скрынка)	Колькасць	кавалкі	6	3
		Вымярэнне (HWd)	мм	2559591,2 мм	2429889 мм
		Вага	кг	1,3 кг	1,3 кг
	Упакоўка C (*b) (Майстар кардоннай скрынкі)	Колькасць	кавалкі	60	30
		Вымярэнне (HWd)	мм	510275200 мм	520255200 мм
		Вага	кг	14,5 кг	14,5 кг
Спалучэнне з дапаможныя элементы	Дапаможны кантакт			І (Yys)	І (Yys)
	Кантакт з allarm			І (Yys)	І (Yys)
	Паездка			І (Yys)	І (Yys)
	Дапаможны кантакт для ўстаноўкі ніжняй			І (Yys)	І (Yys)
	Выпуск недастатковага перанапружання			І (Yys)	І (Yys)
	Выпуск перанапружання			І (Yys)	І (Yys)
	Аперацыйная прылада рухавіка			І (Yys)	І (Yys)
