Адрозненні і сцэнарыі прымянення пераключальнікаў уцечкі AC, A, F і B

З папулярызацыяй бытавых бытавых прыбораў з пераменнай частотай і святлодыёдныРэшткавы выключальнік токуНекалькі не змог ісці ў нагу з развіццём патрабаванняў абароны. Тады ці варта замяніць існуючыя ўсталяваныя тыпы пераменнага току? Як выбраць тып нядаўна ўсталяваных рэшткавых выключальнікаў?

1. Што такое рэшткавы выключальнік току (RCCB)?

Ён выкарыстоўваецца для выяўлення розніцы ў току паміж фазавай лініяй і нейтральнай лініяй (рэшткавы ток). Калі ток уцечкі перавышае ўстаноўлены парог, ён хутка адключае харчаванне. Асабістая бяспека: Тыповая адчувальнасць - 30 мА, якая можа пайсці, калі чалавек атрымлівае электрычны ўдар. Пажарная абарона: адчувальнасць 100 мА або 300 ма можа здушыць пажары, выкліканыя невялікімі ўцечкамі току. Час працы (цытуецца з GB/T 16916.1): калі рэшткавы ток = iΔN, час працы ≤ 300 мс; Калі рэшткавы ток = 5iδn, час працы ≤ 40 мс.

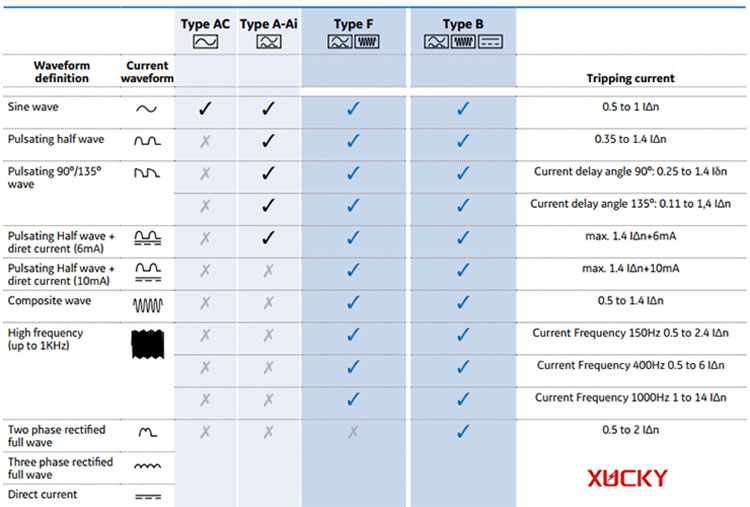

2. Якія фундаментальныя адрозненні паміж выключальнікамі ўцечкі AC, A, F і B Type?

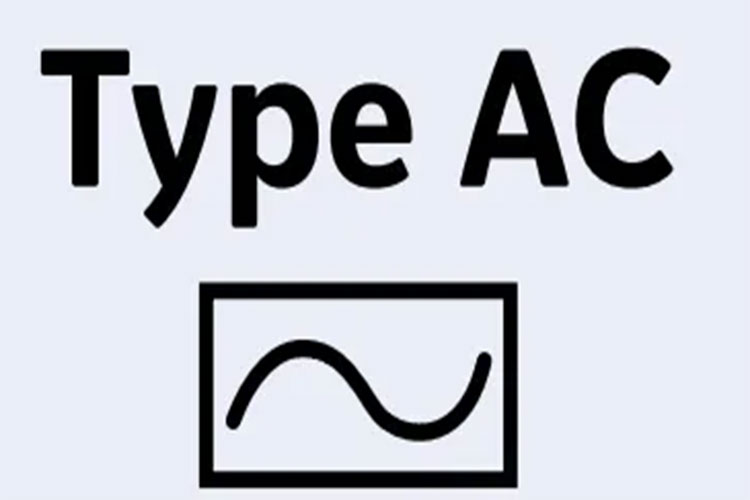

Тып пераменнага току: лінейная нагрузка, прыдатная для чыстых рэзістыўных/індуктыўных нагрузак (лямпы напальвання, электрычныя воданагравальнікі і г.д.), толькі спрацоўвае для чыстага дзеяння ўцечкі пераменнага току пры 50/60 Гц. Любыя формы хвалі, якія змяшчаюць кампаненты пастаяннага току або высокачашчынныя кампаненты, не будуць спрацоўваць.

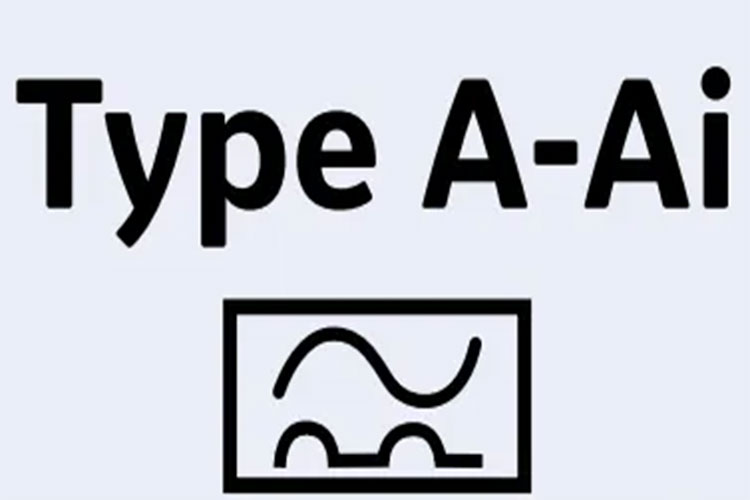

Тып A: Нагрузка выпрамніка, заснаваная на тыпе пераменнага току, таксама можа распазнаць сінусныя формы сінус + пульсаванага пастаяннага току (ток пілавіта пасля паловы хвалі або паўнавартаснай выпраўлення). Ён па-ранейшаму не можа выявіць гладкую пастаянную пастаянную сувязь або на ўзроўні кілагерца, звычайна сустракаецца ў бытавых прыборах з выпройнымі мастамі.

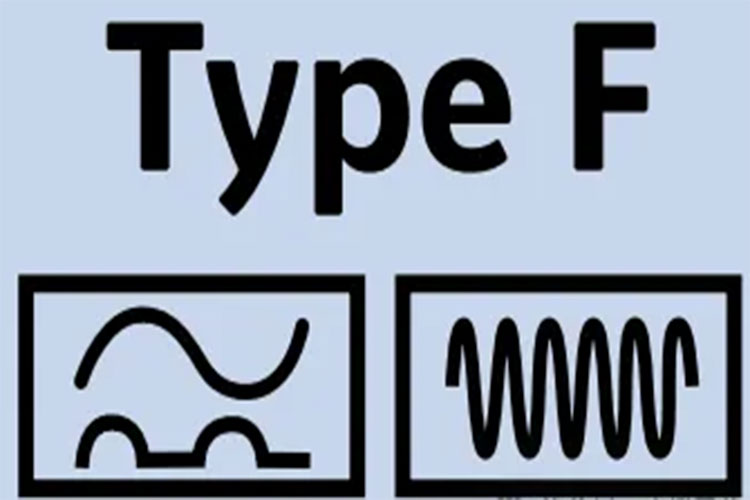

F Тып: аднафазная пераменная частата нагрузкі ахоплівае ўсе магчымасці тыпу А і распаўсюджваецца на сярэднюю частату, якая пульсуе пастаяннае току (сегменты спектру аднафазных зменных інвертараў і ланцугоў PFC) у межах ад 10 Гц да 1 кГц. Аднак ён не нясе адказнасці за гладкую пастаянную пастаянную дзейнасць. Ён спецыяльна распрацаваны для аднафазнай зменнай частотнай бытавой тэхнікі.

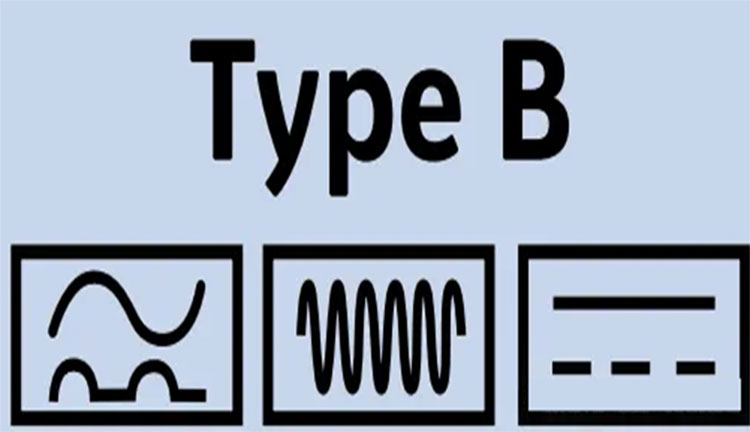

Тып B: Трохфазная нагрузка з пераменнай частатой выходзіць за межы тыпу F: З аднаго боку, яна можа выклікаць да 1 кГц сінуса або пульсаванага ўцечкі пастаяннага току, а з іншага боку, ён таксама можа выявіць 0 Гц гладкага пастаяннага току.

3. Для якіх сцэнарыяў падыходзіць выключальнік тыпу пераменнага току?

• Лямпы напальвання, галагенныя лямпы, традыцыйныя энергазберагальныя лямпы;
• Электрычныя воданагравальнікі, печы тыпу супраціву, электрычныя коўдры і іншыя чыста рэзістыўныя нагрузкі;
• Аднаступенныя рухавікі або бытавая тэхніка без электроннага кантролю хуткасці.

4. Для якіх сцэнарыяў падыходзіць пераключальнік для ўцечкі тыпу A?

• Электронныя пральныя машыны для хуткасці/зменнай частоты, халадзільнікі зменнай частоты;
• Мікрахвалевыя печы, электрычныя рысавыя пліты, камп'ютэрныя і тэлевізійныя блокі;
• Святлодыёдныя лямпы кіроўцы і схемы разеткі з выпраўленнем.

5. Для якіх сцэнарыяў падыходзіць выключальнік F-Type?

Хатняя/кампактная камерцыйная аднафазная зменная частотная нагрузка

• Пераменная частотная кандыцыянер на адкрытым паветры, аднафазны кампрэсар цеплавога помпы
• Пральная машына зменнай частоты, сушылка, посудамыйная машына
• Аднафазная вадзяная помпа зменнай частоты (басейн, кровазварот для ацяплення падлогі)
• Пыласос электроннага кантролю хуткасці, электраінструменты і іншыя прадукты

З дапамогай электразабеспячэння пераключэння PFC

• Высокая магутнасць кіравання аўтамабілем, адаптарам харчавання, офісным друкаваным абсталяваннем
• Невялікія ўзлёты, прамысловы кантрольны блок харчавання і г.д.

6. Для якіх сцэнарыяў падыходзіць выключальнік B-тыпу?

• Раздзяленне кандыцыянераў / цэнтральных кандыцыянераў частот пераўтваральнікаў;
• Фотаэлектрычныя інвертары, інвертары для захоўвання энергіі;
• Зарадныя прылады DC і AC AC, UPS, машыны з ЧПУ.

7. Якія ключавыя параметры варта ўлічваць пры выбары?

• Ацэнка току (у): Выберыце ў адпаведнасці з максімальна адначасовым токам нагрузкі, памножаным на запас ад 1,2 да 1,3 (25 A/40 A/63 A/100 A і г.д.).
• Ацэнка рэшткавага працоўнага току (IΔN): асабістая абарона: 30 мА (10 мА для спецыяльных плошчаў);
• Пажарная абарона: 100 мА або 300 мА (для асноўнай агульнай абароны ўцечкі).
• Нумар полюса: Адзіная фаза выбірае 1p+n, трох фаз выбірае 3p+n або 4p.

8. Як выбраць паміж 30 мА, 100ma і 500ma?

• Тэрмінальныя схемы (спальня, гасціная, дзіцячая пакой): 30 мА, для асабістай абароны электрычнага току.
• Клемы мокрай вобласці (кухня, ванная пакой): 30 мА, у асяроддзях з высокай вільготнасцю, асабістая абарона больш неабходная, і яна не павінна быць расслабленай да больш высокага току.
• Агульная ўцечка ўцечкі асноўнага размеркавання: 100 мА - 300 мА, супрацьпажарная абарона + выбарачная каардынацыя з ніжнім узроўнем. Рэкамендуецца выбраць затрымку тыпу (тып S)
• Высокая магутнасць/прамысловыя схемы: прыярытэт 300 мА. Пасля разлікаў або вымярэнняў, калі ток уцечкі адносна вялікі, можа быць абраны 500 мА і вышэй, каб паменшыць ілжывую адцісканне, выкліканую ўцечкай у доўгіх лініях.

9. Якія меры засцярогі для ўстаноўкі і абслугоўвання?

• Ўстаноўка:

Усталюйце выключальнік абароны ўцечкі на галоўную ўваходную бок размеркаванай скрынкі, як мага бліжэй да лічыльніка электраэнергіі.

Фазавы провад і нейтральны провад павінны быць накіраваны праз трансфарматар нулявой паслядоўнасці разам. Нейтральны провад нельга змешваць з іншымі ланцугамі або ПЭ.

• Навакольнае асяроддзе:

Трымайцеся далей ад высокіх тэмператур, высокай вільготнасці і агрэсіўных газаў. Рэгулярна правярайце на чысціню. Асабліва для размеркаванай скрынкі на кухні варта выбіраць запячатаную дзверы з тыпу дзвярэй.

• Праверка:

Націсніце клавішу "T" раз у месяц;

Частата можа быць павялічана ў дажджлівыя і вільготныя сезоны.

10. Якія адрозненні паміж RCCB і RCBO?

• Rccb: Забяспечвае толькі абарону ўцечкі, у той час як MCB патрабуецца для абароны ад перагрузкі/перанапружання.
• Rcbo: Спалучае абарону ўцечкі, абарону ад перагрузкі і абарону кароткага замыкання ў адным блоку, эканомія месца, але з крыху больш высокай цаной.

11. Ці трэба мне замяніць перамыкач для ўцечкі тыпу AC-тыпу?

• Абнаўленне павінна грунтавацца на фактычнай нагрузцы: небяспека бяспекі: тып пераменнага току не будзе спрацоўваць для пульсацыі/больш гладкую ўцечку пастаяннага току;
• Рызыка ілжывай паездкі: прадузятасць пастаяннага току можа прадухіліць скід пераменнага току альбо прыводзіць да ілжывай паездкі;
• План абнаўлення: звычайная выпраўленне, электронная тэхніка → Замяніць тып; Тыя, якія змяшчаюць згладжаныя пастаянныя або высокачашчынныя прылады → Выкарыстоўвайце непасрэдна з тыпам B; Асноўная абарона ўцечкі верхняга ўзроўню па-ранейшаму можа захаваць тып пераменнага току (альбо тып) для забеспячэння "выбарачнай класіфікацыі".
• Новыя нацыянальныя стандартныя платы зарадкі былі абсталяваны маніторынгам 6MA пастаяннага току з 2025 года, і дадатковая ўстаноўка не патрабуецца.
