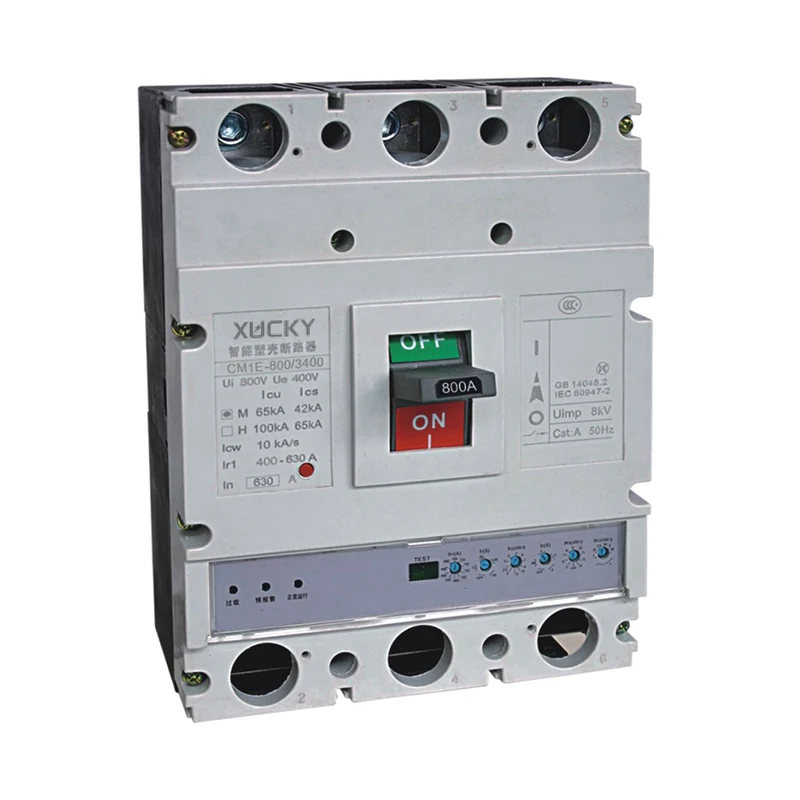

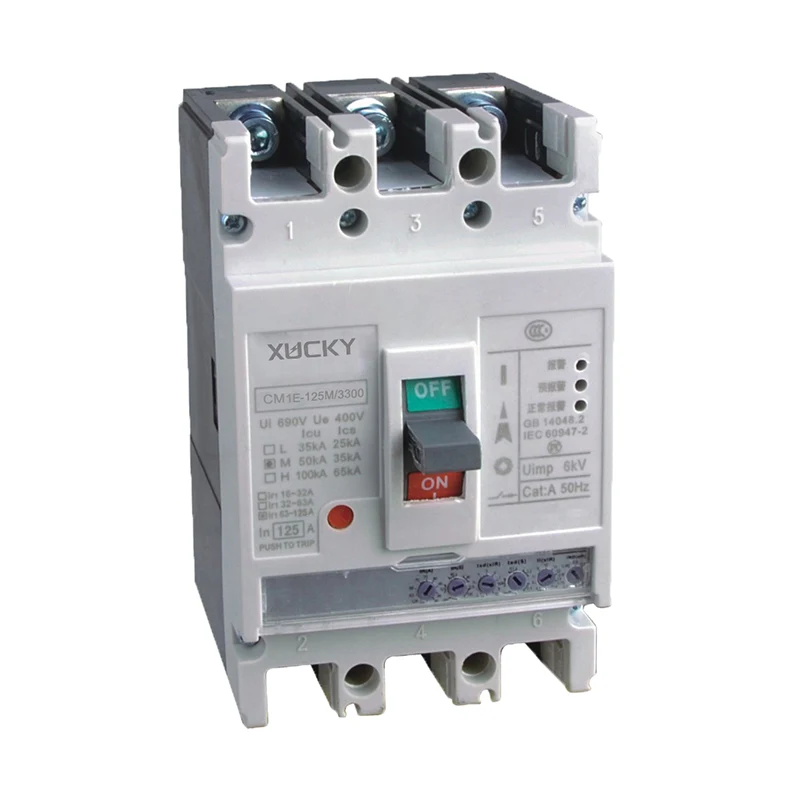

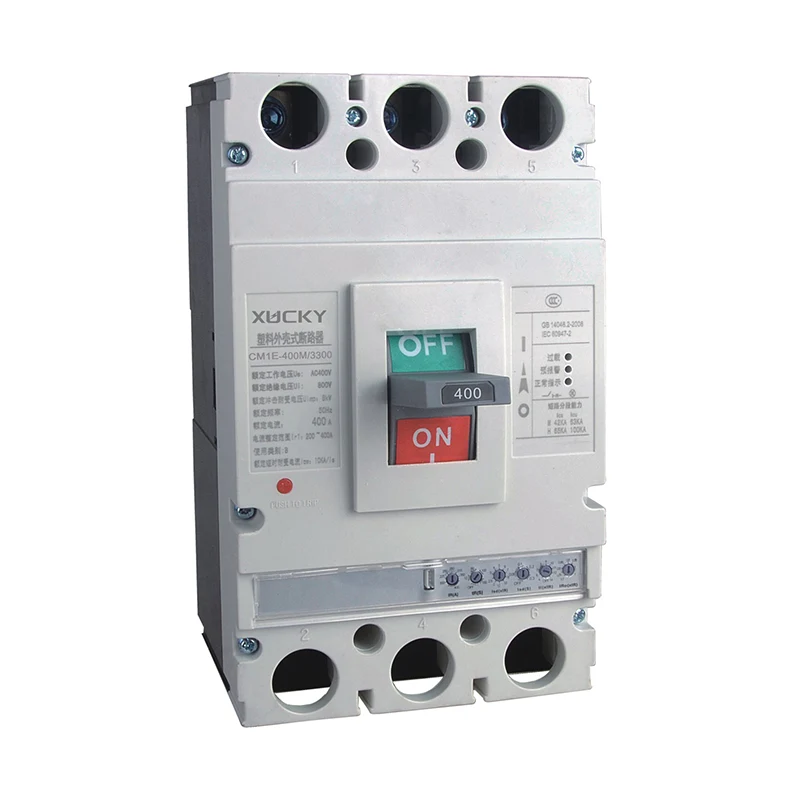

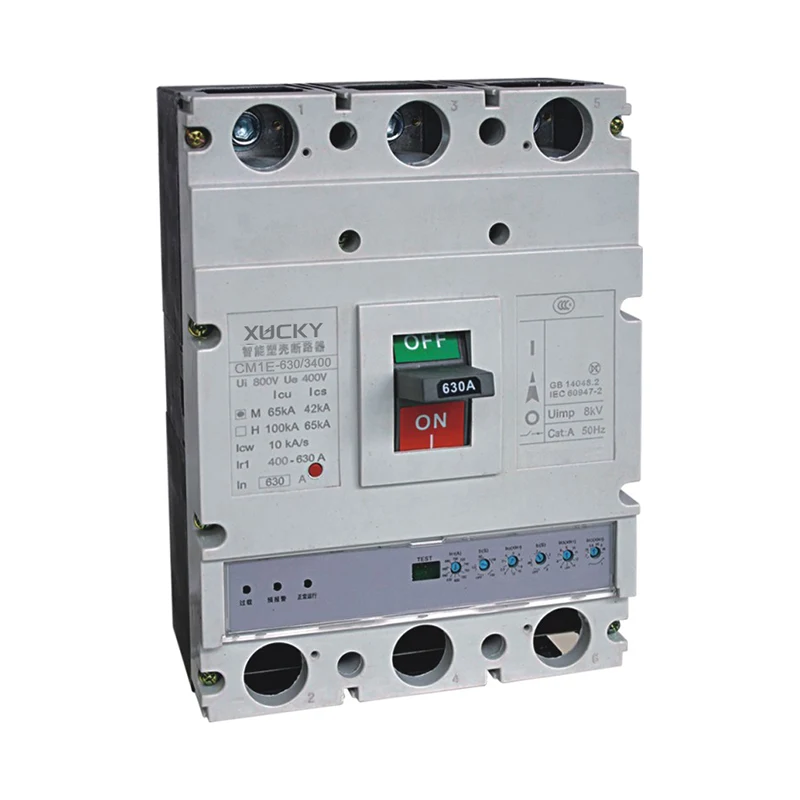

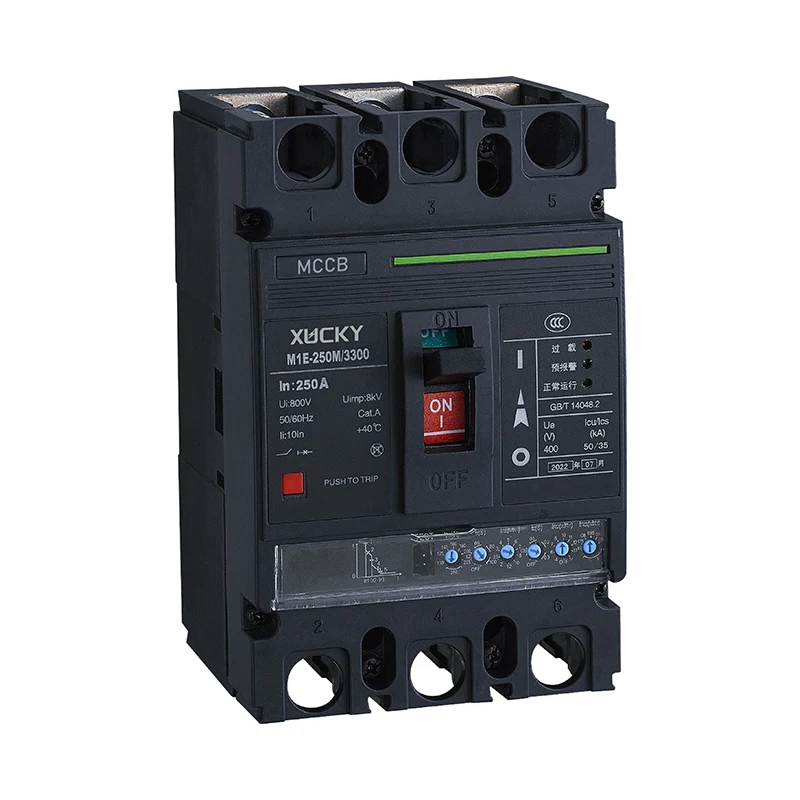

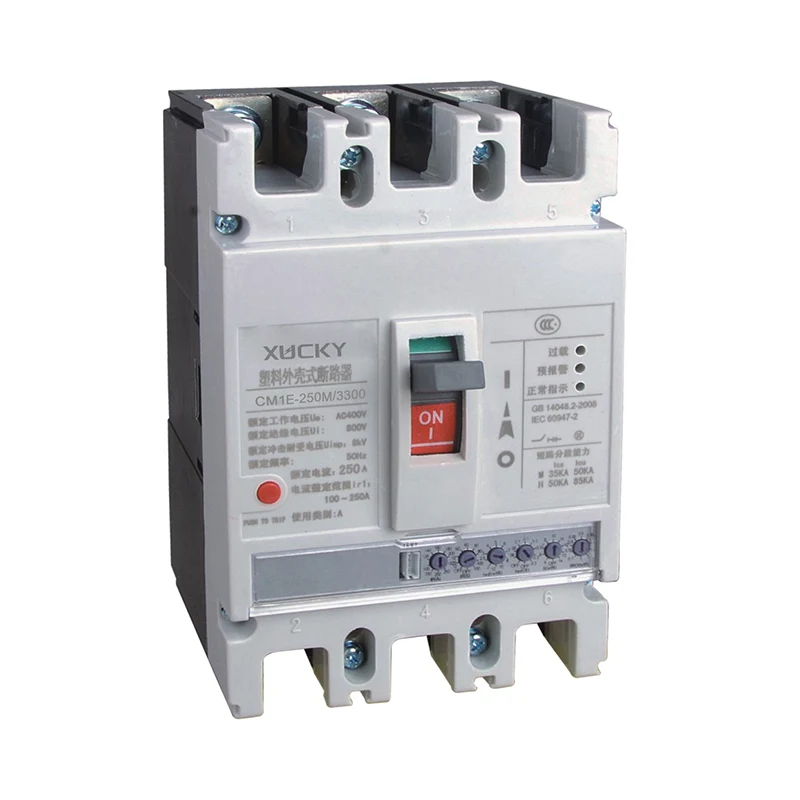

CM1E выключаны выключальнік корпуса

CM1E нізкага напружання рэгуляванага выключальніка (далей, які называецца выключальнікам), выключальнік мае невялікі памер, высокая ёмістасць, кароткая дуга, анты -вібрацыя. Яго намінальнае напружанне ізаляцыі складае 800 У, падыходзіць для размеркавальнай сеткі пераменнага току 50 Гц, намінальнага напружання AC400V, намінальнага току да 1250А і ніжэй, выкарыстоўваецца для распаўсюджвання электрычнай энергіі і абароны ланцуга і харчавання ад перагрузкі, кароткага замыкання, недалёкавага і іншых няспраўнасцей. Ён таксама можа быць выкарыстаны для нячастага пераўтварэння лініі і нячастага запуску рухавіка. Выключальнік можа быць усталяваны вертыкальна альбо ўсталяваны гарызантальна. Выключальнік нізкага напружання мае функцыю ізаляцыі.

Адправіць запыт

Апісанне Прадукта

Сфера прымянення

Асноўныя функцыі

CM1E рэгуляваны электронны выключальнік корпуса мае тры функцыі абароны, выключальнік з выкарыстаннем катэгорыі B, звязаны з іншымі прыладамі абароны ад кароткага замыкання ў той жа ланцугу, мае цалкам неабавязковы пры кароткай абставіне замыкання; З пяццю функцыямі адключэння, карыстальнік можа ўсталяваць абсталяванне праз выпуск шунта ў адпаведнасці з токам нагрузкі, электроннае выпуск шунта працуе на харчаванні сам выключальнік; Бягучы сігнал і магутнасць кіравання - з трансфарматара ланцуга круга, усталяванага ў выключальніку; З дапамогай выпуску Shunt Protect Shunt для трывожнай, але не паездкі, калі ток нагрузкі перагружаны, выключальнік не адпраўляецца і выводзіць пасіўны кантакт, кіруючы адпаведным прыладай сігналізацыі; Памеры і тэхнічныя характарыстыкі такія ж, як і ў CM1 MCCB, устаноўка можа быць зменена.

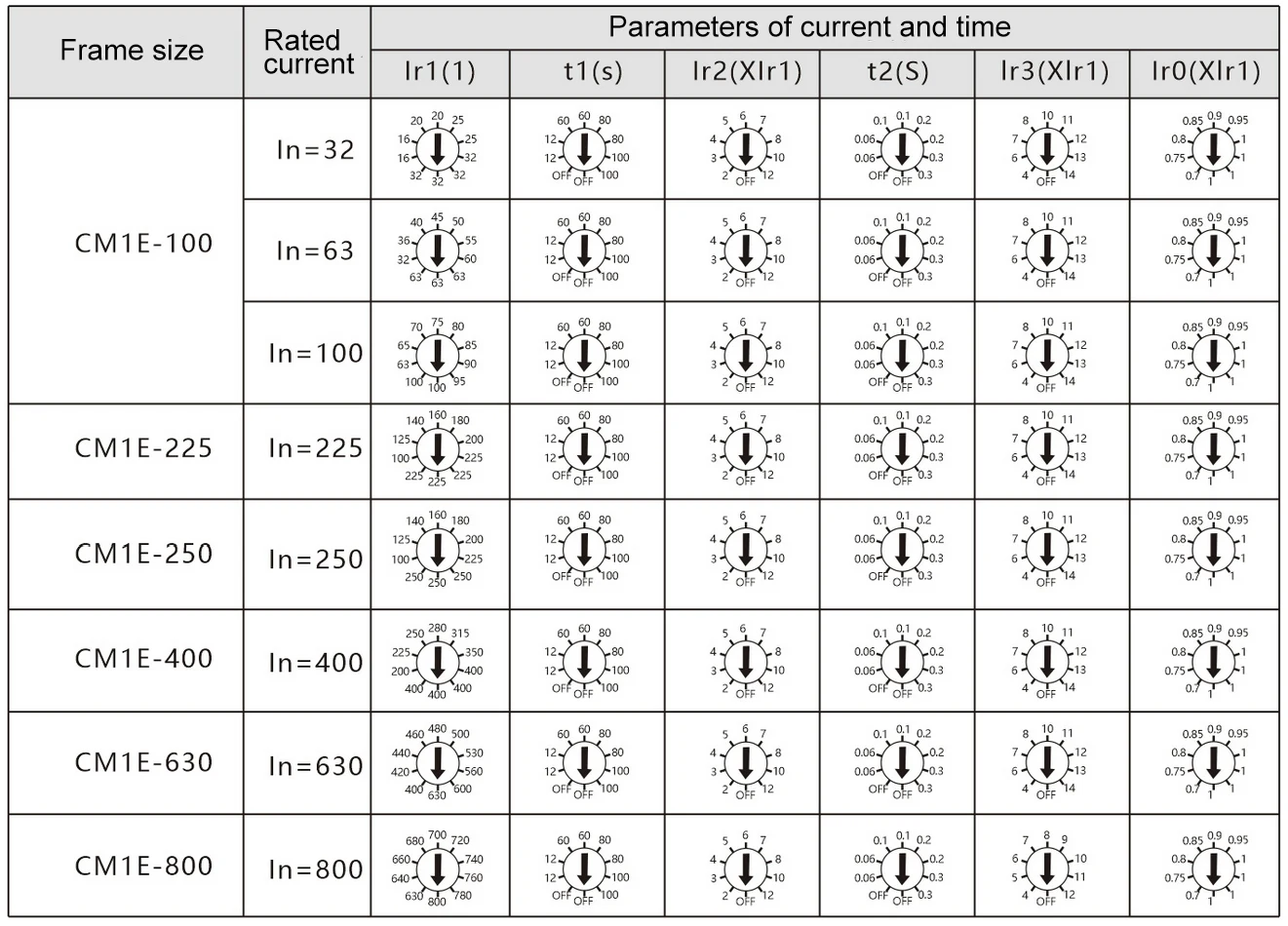

УВАГА: У наладзе перамыкач набору павінен быць усталяваны на месцы!

Заўвага:

1. Адрэгулюйце ток дзеяння з доўгай затрымкай IR1, у адпаведнасці з розным выключальнікам, намінальным токам, можна адрэгуляваць 4-10 файлаў;

2. Адрэгулюйце доўгую затрымку Час дзеяння T1, 4 файлы можна адрэгуляваць;

3. Адрэгулюйце кароткатэрміновую замыканне кароткатэрміновага дзеяння IR2, 9 файлаў можна адрэгуляваць;

4. Адрэгулюйце кароткую затрымку Час дзеяння T2, 4 файлы можна адрэгуляваць;

5. Адрэгулюйце кароткатэрміновае замыканне Імгненнае дзеянне, якое дзейнічае IR3, можна рэгуляваць 9 файлаў;

6. Адрэгулюйце дзеянне папярэдняга сігналізацыі, то ток IR0, 7 файлаў можна адрэгуляваць.

Асноўныя параметры тэхналогій

У табліцы паказаны дыяпазон налады інтэлектуальнага кантролера

Настройка праекта		Дыяпазон налады
Усталяванне значэння перагрузкі доўгай затрымкі	Значэнне бягучага налады LR1	(30 ~ 100) a, (100 ~ 250) a, (200 ~ 400) a, (400 ~ 630) a, (630 ~ 800) a, (800 ~ 1250) a
Усталяванне значэння перагрузкі доўгай затрымкі	Значэнне налады часу T1	(12、60、80、100) s
Усталяванне кошту кароткага замыкання і кароткай затрымкі	Значэнне бягучага налады lr2	(2 ~ 12) у
Усталяванне кошту кароткага замыкання і кароткай затрымкі	Значэнне налады часу T2	(0,06, 0,1, 0,2, 0,3) s
Усталяванне кошту імгненнага кароткага замыкання	Значэнне бягучага налады LR3	(4 ~ 14) у

Асноўныя тэхнічныя дадзеныя выключальніка прыведзены ў табліцы

Мадэль		Cm1e-00		CM1E-250		CM1E-400		CM1E-630		CM1E-800		CM1E-1250
Кадр току INM (A)		100		250		400		630		800		1250
Парушэнне магутнасці		L	M	L	M	L	M	M	H	M	H	H
Ацэнка току ў (а)		63,80,100		225250		300 400		500 630		700 800		1000,1250
Полюс		3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
Ацэнка аператыўнага напружання UE (V)		AC400
Ацэнка ізаляцыйнага напружання карыстацкі інтэрфейс (V)		800
Намінальны імпульс вытрымлівае напружанне UIMP (V)		8000
Ацэнка намінальнага ліміту кароткага замыкання ІЧУ (КА)		50	85	50	85	65	100	65	100	65	100	80
Ацэнка, якая працуе на кароткатэрміновым замыканні, магчымасці ICS (KA)		35	50	35	50	42	65	42	62	42	62	50
Намінальны кароткі час вытрымлівае бягучы ICW/0,5S (KA)		-		-		5		8		10		15/1s
Катэгорыя выкарыстання		A		A		B		B		B		B
Адлегласць перакрыцця (мм)		≤50		≤50		≤100		≤100		≤100
Аперацыйная праца	Уключэнне (час)	1500		1000		1000		500		500		500
	Уключэнне (час)	8500		7000		4000		3000		3000		3000

Характарыстыка вызвалення

a. Характарыстыка блока электрычнай паездкі

З перагрузкай зваротнага часу, кароткатэрміновага затрымкі зваротнага затрымкі, кароткатэрміновым абмежаваннем часу затрымкі кароткага замыкання, імгненным дзеяннем кароткага замыкання і іншымі функцыямі абароны, карыстальнікамі могуць быць створаны характарыстыкі абароны.

нар. Характарыстыка дзеянняў з адваротнай затрымкай зваротнай абароны часу ў табліцы 4.

c. Кароткасці дзеянняў для абароны кароткага замыкання ў табліцы 5.

в. Кароткавыя характарыстыкі дзеянняў імгненнай абароны кароткага замыкання ў табліцы 6.
