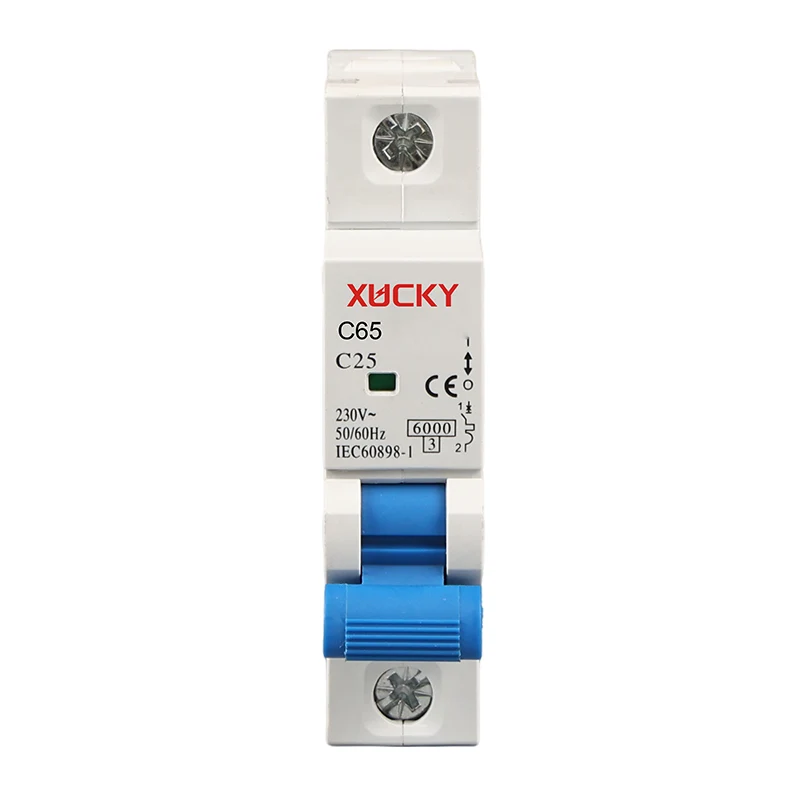

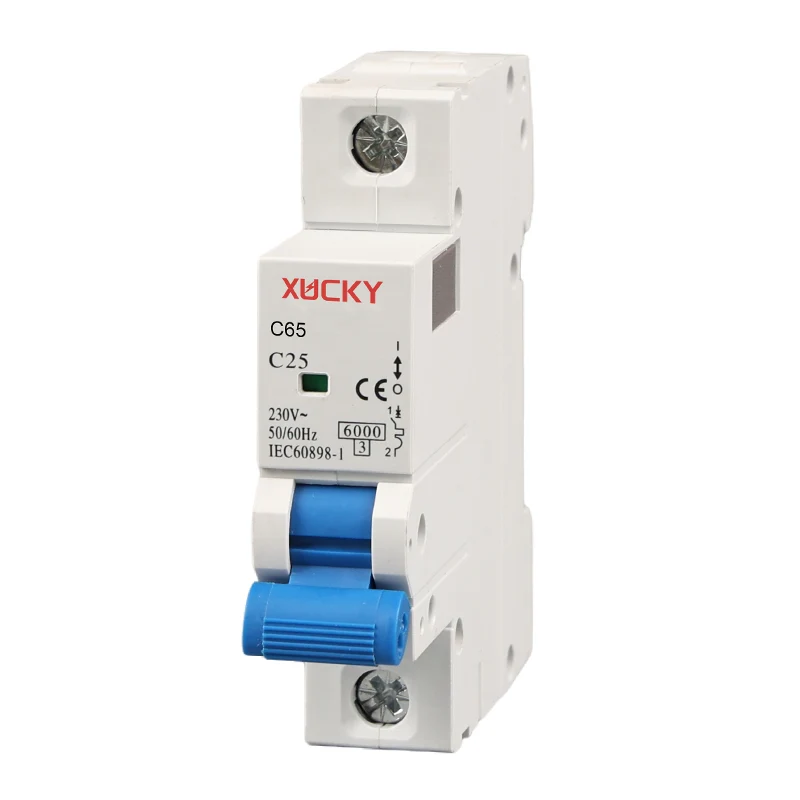

Мініяцюрны аўтаматычны выключальнік C65 6KA (таксама званы 6KA Household MCB, падобны на CHINT NB1-63) выкарыстоўваецца для ланцуга пераменнага току 50 Гц, намінальнага напружання 110 В/230/400 В, намінальнага току 1 А, 2 А, 3 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32A, 40A, 50A, 60A, 63A для абароны ад перагрузкі і кароткага замыкання, а таксама для выкарыстання ў нармальных умовах рэдкага пераўтварэння ланцуга, а таксама выкарыстоўвацца ў якасці раз'яднальніка для адключэння ланцуга для абароны ланцуга і абсталявання.
Мініятурны аўтаматычны выключальнік 6KA (6KA Household MCB) выкарыстоўваецца ў прамысловых, камерцыйных, шматпавярховых і грамадзянскіх жылых і іншых памяшканнях.
Адпавядаюць стандартам: GB10963.1, IEC60898-1.
|
Намінальны ток |
0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
палякі |
1P.2P.3P,4P,1P+N,3P+N |
|
Намінальнае напружанне Ue |
230В/400В |
|
Намінальная імпульсная напруга (1,2/50) Uimp |
6кВ |
|
Дыэлектрычнае выпрабавальнае напружанне пры І інд. частата На працягу 1 хв |
6кВ |
|
Індыкацыя паломкі |
Зялёнае акно (адключана), чырвонае акно (зачынена) |
|
Клас абароны |
IP20 |
|

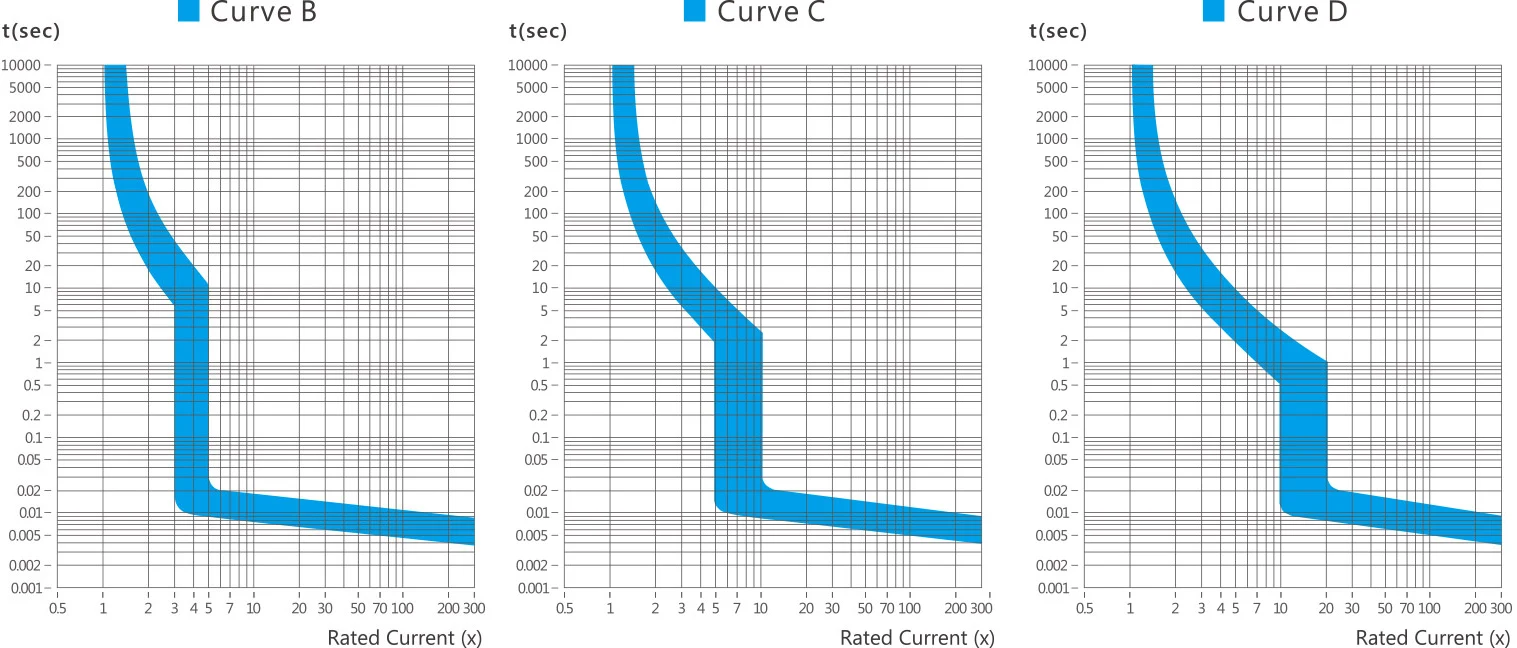

Характарыстыка тэрма - магнітнага раздзялення |
B-Крывая (3-5 цаляў), C-Крывая (5-10 цаляў), D-Крывая (10-14 цаляў) |
|
Электрычнае жыццё |
2000 |
|
Механічнае жыццё |
10000 |
|
Эталонная тэмпература для ўстаноўкі цеплавога элемента |
30 ℃ |
|
Тэмпература навакольнага асяроддзя |
-5~+40℃ |
|
Тып тэрмінальнага злучэння |
Шрубы Phillips |
|
Адаптарны кабель |
6-63A 1-25 мм² 16-3AWG | 80-125A 8-35 мм² 16-2AWG |
|
Момант зацяжкі |
3,0N.M |
|
Спалучэнне з аксэсуарамі Дапаможны кантакт |
|
|
Дапаможны кантакт |
так |
|
Кантакт сігналізацыі |
так |
|
Шунтавы рэліз |
так |
|
Паніжэнне напружання |
так |
Калі тэмпература навакольнага асяроддзя не з'яўляецца эталонам 30 градусаў, эталонны папраўчы каэфіцыент будзе наступным.
|
Тэмпература навакольнага асяроддзя |
-20℃ |
-10℃ |
0℃ |
10 ℃ |
20 ℃ |
30 ℃ |
40 ℃ |
50 ℃ |
60 ℃ |
|
Каэфіцыент папраўкі току |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Намінальны ток |
Мінімальны медны провад адаптара |
|
6А |
1 мм² / 17AWG |
|
10А |
1,5 мм² / 16AWG |
|
16А |
1,5 мм² / 16AWG |
|
25А |
2,5 мм² / 13AWG |
|
32А |
4 мм² / 11 AWG |
|
40А |
6 мм² / 10 AWG |
|
50А |
10 мм² / 7AWG |
|
63А |
10 мм² / 7AWG |

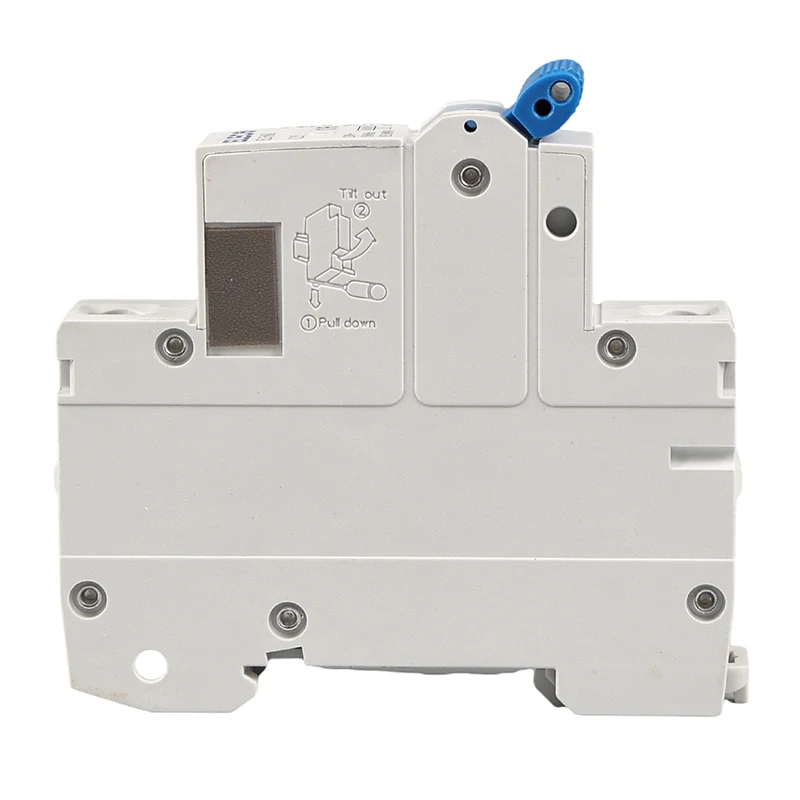

Для ўстаноўкі выкарыстоўваецца сталёвая мантажная рэйка тыпу Th35-7.5.
