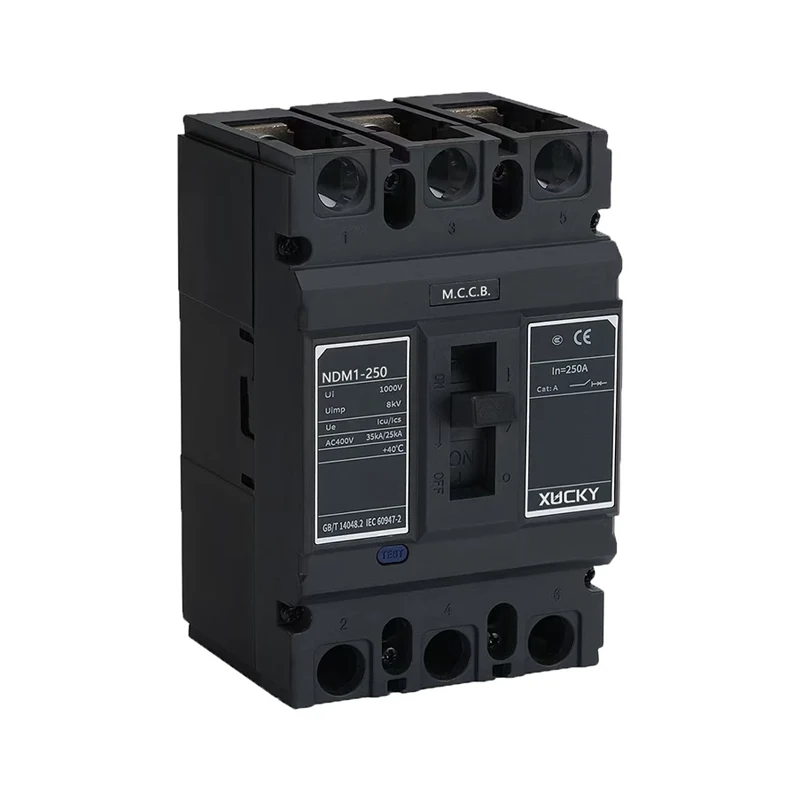

Аўтаматычны выключальнік у літым корпусе NDM1

Аўтаматычны выключальнік XUCKY NDM1 у літым корпусе (NDM1, у далейшым - MCCB) - гэта новыя аўтаматычныя выключальнікі, якія былі распрацаваны і распрацаваны кампаніяй з выкарыстаннем міжнародных перадавых тэхналогій. Аўтаматычныя выключальнікі маюць наступныя характарыстыкі: кампактныя памеры, высокая адключальная здольнасць, кароткая адлегласць дугі і ўстойлівасць да ўзрушэнняў, з'яўляюцца ідэальнымі прадуктамі для прымянення на сушы або на караблях. Намінальнае напружанне ізаляцыі выключальніка складае 800 В (500 В для NDM1-63), ён падыходзіць для размеркавальнай сеткі пераменнага току 50 Гц / 60 Гц, намінальнага працоўнага напружання 690 В і намінальнага току 1250 А, для размеркавання энергіі і абароны ланцуга і харчавання абсталяванне ад пашкоджання ў выніку перагрузкі, кароткага замыкання, паніжанага напружання і іншых няспраўнасцяў. Таксама для абароны ад рэдкага пераўтварэння ланцугоў і рэдкіх пускаў рухавіка і перагрузкі, кароткага замыкання, паніжанага напружання.


Сфера прымянення

Аўтаматычны выключальнік XUCKY NDM1 у літым корпусе (NDM1, далей называемы MCCB) - гэта новыя аўтаматычныя выключальнікі, якія былі распрацаваны і распрацаваны кампаніяй з выкарыстаннем міжнародных перадавых тэхналогій. Аўтаматычныя выключальнікі маюць наступныя характарыстыкі: кампактныя памеры, высокая адключаючая здольнасць, кароткая адлегласць дугі і ўстойлівасць да ўзрушэння, з'яўляюцца ідэальнымі прадуктамі для прымянення на сушы або караблях. Намінальнае напружанне ізаляцыі выключальніка складае 800 В (500 В для NDM1-63), ён падыходзіць для размеркавальнай сеткі пераменнага току 50 Гц / 60 Гц, намінальнага працоўнага напружання 690 В і намінальнага току 1250 А, для размеркавання энергіі і абароны ланцуга і харчавання абсталяванне ад пашкоджання ў выніку перагрузкі, кароткага замыкання, паніжанага напружання і іншых няспраўнасцяў. Таксама для абароны ад рэдкага пераўтварэння ланцугоў і рэдкіх пускаў рухавіка і перагрузкі, кароткага замыкання, паніжанага напружання. Аўтаматычны выключальнік NDM1 можа быць усталяваны вертыкальна (вертыкальна) або гарызантальна (папярочна).

NDM1 MCCB прыдатны для ізаляцыі і сімвал " ".

Аўтаматычны выключальнік NDM1 у літым корпусе адпавядае стандарту: GB14048.2 «Нізкавольтная размеркавальная апаратура і абсталяванне кіравання, частка 2: аўтаматычныя выключальнікі».


Мадэль і сэнс


Заўвага:

У адпаведнасці з полюсам ён класіфікуе чатыры тыпу:

Тып A: N-полюс без кампанентаў расцепляльніка перагрузкі па току, і N-полюс увесь час быў падключаны і не ўзаемадзейнічае з іншымі трыма полюсамі для ўключэння або выключэння;

B-тып: N-полюс без кампанентаў расцепляльніка перагрузкі па току, і N-полюс можа дзейнічаць з іншымі трыма полюсамі (N-полюс уключаецца перад выключэннем);

Тып C: N-полюс, фіксаваны з кампанентамі перагрузкі па току, і N-полюс можа дзейнічаць з іншымі трыма полюсамі (N-полюс уключаецца перад выключэннем);

D-тып: N-полюс фіксаваны з кампанентамі расцепляльніка перагрузкі па току, і N-полюс увесь час быў падключаны і не ўзаемадзейнічае з іншымі трыма полюсамі для ўключэння або выключэння.

Аўтаматычны выключальнік для размеркавання без кода, аўтаматычны выключальнік для абароны рухавіка з 2

Няма кода для непасрэднай працы з ручкай; P для электрычнага кіравання; Z для ручкі павароту.


Класіфікацыя ў залежнасці ад намінальнага току расцепителя максімальнага току:

NDM1-63 MCCB мае дзевяць: 6,10,16,20,25,32,40,50,63 А;

NDM1-125 MCCB мае адзінаццаць: 16,20,25,32,40,50,63,80,100,125 A;

NDM1-160 MCCB мае дзевяць: 32,40,50,63,80,100,125,160 A;

NDM1-250 MCCB мае сем: 125,140,160,180,200,225,250 A;

NDM1-400 MCCB мае пяць: 225,250,315,350,400 A;

NDM1-630 MCCB мае тры: 400,500,630 A;

NDM1-800 MCCB мае тры: 630,700,800A;

NDM1-1000 MCCB мае два: 800,1000A.

Заўвага: 6A мае толькі электрамагнітны (імгненны) тып, спецыфікацыі не рэкамендуюцца.


Па спосабе праводкі: праводка перад платай, праводка ззаду платы, тып устаўкі платы.

Па схеме перагрузкі па току: тэрмадынамічна-электрамагнітнага (двайнога) тыпу, электрамагнітнага (імгненнага) тыпу.

Па ўборы бывае двух відаў: з уборам і без.

Абсталяванне ўключае ўнутраныя і знешнія аксэсуары: унутраныя аксэсуары маюць расцепльнік, расцепльнік мінімальнага напружання, дапаможны кантакт і кантакт сігналізацыі. Знешнімі аксэсуарамі з'яўляюцца механізм кіравання паваротнай ручкай, механізм кіравання з механічным прывадам і гэтак далей.

Па адключаючай здольнасці: L-стандартны тып разрыву; М-другі высокі разрыў тыпу; H-высокі разрыўны тып


Нармальныя ўмовы эксплуатацыі

■ Тэмпература навакольнага паветра: -5℃~+40℃, сярэдняя тэмпература за 24 гадзіны ніжэй за +35℃.

■ Вышыня над узроўнем мора: вышыня месца ўстаноўкі не больш за 2000 м.

■ Атмасферныя ўмовы: адносная вільготнасць паветра пры самай высокай тэмпературы +40 ℃ не больш за 50%; Пры нізкай тэмпературы можа быць больш высокая адносная вільготнасць. Максімальная сярэдняя адносная вільготнасць складае 90%, у той час як сярэднямесячная мінімальная тэмпература складае +25 ℃, і ўлічвайце змены тэмпературы прадукту на паверхні геля.

■ Ступень забруджвання: 3.


Асноўныя тэхнічныя параметры


Асноўны тэхнічны індэкс

1, Характарыстыка імгненнага дзеяння ўстаноўкі выключальніка для размеркавання складае 10In±20%, NDM1-1000 складае 7In±20%; Зададзенае значэнне характарыстыкі імгненнага дзеяння аўтаматычнага выключальніка для абароны рухавіка складае 12In ± 20%.

2, Намінальнае значэнне выключальніка ў табліцы 2.

3. Пры тэмпературы навакольнага асяроддзя +40 ℃ характарыстыкі дзеяння аўтаматычнага выключальніка для размеркавальнага расцепльніка перагрузкі па току паказаны ў табліцы 3, характарыстыкі дзеяння аўтаматычнага выключальніка для абароны рухавіка ад перагрузкі па току прыведзены ў табліцы 4.


Характарыстыкі адваротнага часу размыкання аўтаматычных выключальнікаў Расцепльнік максімальнага току для размеркавання электраэнергіі, калі кожны полюс уключаны адначасова

няма

Тэставы ток

І/ў

Усталюйце час

Пачатковы стан

1

Звычайны ток без адключэння

1.05

2h(In>63A),1h(In≤63A)

Халодны

2

Звычайны ток без адключэння

1.30

2h(In>63A),1h(In≤63A)

Адразу пасля тэсту 1


Значэнне ўстаўкі характарыстыкі імгненнага спрацоўвання аўтаматычнага выключальніка для размеркавання складае 10In±20%, а значэнне ўстаўкі характарыстыкі імгненнага спрацоўвання аўтаматычнага выключальніка для абароны рухавіка складае 12In±20%.


Характарыстыкі адваротнага часу адключэння аўтаматычных выключальнікаў, расцепльнік максімальнага току для абароны рухавіка, калі кожны полюс уключаны адначасова

няма

І/ў

Усталюйце час

Пачатковы стан

Заўвага

1

1.0

>2 гадзін

Халодны



2

1.2

≤2 гадз

Адразу пасля тэсту 1



3

1.5

≤4 хвіліны

Халодны

10≤n≤225

≤8 хвілін

225 < у ≤ 630

4

7.2

4s≤T≤10s

Халодны

10≤In≤225

6s≤T≤20s

225 < у ≤ 630


Табліца каэфіцыентаў зніжэння тэмпературы

Мадэль/Каэфіцыент/Тэмпература

+40℃

+45℃

+50℃

+55℃

+60℃

НДМ1-63

1

0.94

0.88

0.80

0.72

НДМ1-100

1

0.95

0.89

0.84

0.76

НДМ1-225

1

0.96

0.91

0.87

0.82

НДМ1-400

1

0.94

0.84

0.80

0.73

NDM1-630

1

0.93

0.88

0.83

0.76

НДМ1-800

1

0.93

0.88

0.83

0.76

NDM1-1250

1

0.88

0.83

0.79

0.76


Схема і ўсталявальныя памеры

NDM1-63、 125、1 60、250 Схема і ўсталявальныя памеры праводкі перад платай


NDM1-400、 630、 800、 1000 Схема і мантажныя памеры праводкі перад платай


Аксэсуары аўтаматычных выключальнікаў

1. Унутраная прыналежнасць аўтаматычных выключальнікаў

1.1 Расцепитель

Намінальная кіруючая напруга сілкавання расцепльніка: AC50Hz, 230V, 400; DC110V, 220V, 24V; Калі паміж 70% ~ 110%, можа разарваць аўтаматычны выключальнік надзейна.

Калі намінальнае напружанне сілкавання кіравання расцепляльнікам складае 24 В пастаяннага току, максімальная даўжыня меднага провада павінна адпавядаць наступным патрабаванням

Намінальны кантроль
напружанне харчавання Uc(DC24V)/плошча правадніка

1,5 мм²

2,5 мм²

100% Uc
85% Uc

150м
100 м

250м
160м


Калі патрабаванні прыведзенай вышэй табліцы не выконваюцца, рэкамендуецца распрацаваць ланцуг кіравання расцепляльнікам, выкарыстоўваючы наступны малюнак


1.2 Расцепитель паніжанага напружання

Калі напружанне крыніцы харчавання падае да намінальнага напружання расцепителя паніжанага напружання ад 70% да 35% ад дыяпазону, выключальнік паніжанага напружання надзейна адключаецца; калі напружанне харчавання ніжэй намінальнага напружання, расцепитель паніжанага напружання 35%, расцепитель паніжанага напружання, каб прадухіліць выключальнік замкнёны; калі напружанне харчавання вышэй за 85% ад намінальнага напружання расцепителя паніжанага напружання, расцепитель паніжанага напружання забяспечвае замыканне аўтаматычнага выключальніка. Расцепльнікі мінімальнага напружання разлічаны на пераменны ток 50 Гц, 230 В, 400 В.

Спецыяльная заўвага: аўтаматычны выключальнік з расцепальнікам мінімальнага напружання, толькі ў рэжыме паніжанага напружання з намінальным напругай, які можа нармальна размыкацца і замыкацца.


1.3 Спецыяльны выпуск лічыльніка з перадаплатай

Намінальнае працоўнае напружанне Ue спецыяльнага выпуску перадаплачанага лічыльніка складае AC230/50 Гц, ён можа нармальна працаваць у дыяпазоне (65% ~ 110%) Ue. Калі Ctrl адключаны, аўтаматычны выключальнік будзе адключацца з затрымкай 0,5 ~ 2 с. Схема падключэння перадаплачанага лічыльніка спецыяльнага выпуску


1.4 Намінальнае значэнне дапаможных кантактаў і кантактаў сігналізацыі ў табліцы 5

Класіфікацыя

Умоўны цеплавы ток (Ith)

Намінальны ток пры

Пераменны ток 400 В Ie (AC-15)

Намінальны ток пры

220 В пастаяннага току Ie (DC-13)

Дапаможны кантакт

3

0.4

0.15

Трывожны кантакт

3

0.3

0.15


а. Дапаможны кантакт


б. Трывожны кантакт

Кантакты сігналізацыі не працуюць, калі аўтаматычны выключальнік размыкаецца і замыкаецца нармальна, кантакты сігналізацыі пераключаюцца паміж звычайным размыканнем і нармальным замыканнем толькі пасля свабоднага адключэння або адключэння пры няспраўнасці.


2. Знешні аксэсуар для аўтаматычных выключальнікаў

2.1 Маторны механізм. Намінальнае значэнне і код прыведзены ў табліцы 6.

Катэгорыя/мадэль

НДМ1-63. 125,160. 250

НДМ1-400. 630. 800. 1000

Тып канструкцыі

Электрамагніт

Матор

Код напружання пераменнага току

AC50Hz、230V、400

AC50Hz、230V、400

Код напружання пастаяннага току

DC110В、220В

DC110В、220В


ЗАЎВАГА: пасля спрацоўвання аўтаматычнага выключальніка з электрычным механізмам прывада, электрычны механізм павінен прымусіць выключальнік зноў зашпіліць, пасля чаго ён можа зачыніцца.


Адпаведныя лісты

Назва функцыі

Функцыя, адпаведная мадэлі

a

Асаблівасці мадэлі

Літы корпус NDM1

Аўтаматычны выключальнік

b

Бягучы код з рэйтынгам кадраў

63A、125A、160A、250A、

400A、630A、800A、

1000А

c

Характарыстыка разрыўной здольнасці
код

стандартнае ўзлом тыпу;

d

Код рэжыму працы

Няма кода для ручкі аперацыя;

P для электрычнага аперацыя;

Z для ручкі павароту аперацыя

e

паляк

3-тры полюса;

4-чатыры полюсы

f

Назва выпуску

2 Электрамагнітныя вызваленне;

3 Двайны выпуск

g

Аксэсуар

00 Без аксесуараў
08 Трывожны кантакт
10 Расцепнік
20 Дапаможны кантакт
30 Расцепитель мінімальнага напружання
40 Расцепляльнік, дапаможны кантакт
50 Расцепитель, расцепитель мінімальнага напружання
60 Два набору дапаможных кантактаў
70 Дапаможны кантакт, расцепитель мінімальнага напружання
18 Расцепльнік, кантакт сігналізацыі
28 Дапаможны кантакт, кантакт сігналізацыі
38 Расцепнік мінімальнага напружання, кантакт сігналізацыі
48 Расцепляльнік, Дапаможны кантакт, Кантакт сігналізацыі
58 Расцепльнік, расцепльнік мінімальнага напружання, кантакт сігналізацыі
68 Два набору дапаможных кантактаў, кантакт сігналізацыі
78 Дапаможны кантакт, расцепльнік мінімальнага напружання, кантакт сігналізацыі
Спецыяльны выпуск лічыльніка з перадаплатай на 10 гадоў
40Y Папярэдне аплачаны лічыльнік, спецыяльны выпуск, дапаможны кантакт
Спецыяльны расцепльнік перадаплачанага лічыльніка 50Y, дапаможны кантакт, расцепльнік мінімальнага напружання
18Y Папярэдне аплачаны лічыльнік, спецыяльны выпуск, кантакт сігналізацыі
48Y Лічыльнік з папярэдняй аплатай, спецыялізаваны выпуск, дапаможны кантакт, кантакт сігналізацыі
58Y Папярэдне аплачаны лічыльнік, спецыяльны расцепльнік, расцепльнік паніжанага напружання, сігналізацыя

h

Ужыванне

Няма кода для размеркаванне;

2 для рухавіка абарона

i

Звычайныя прадукты

Няма кода;

T для празрыстага вокладка вырабаў

j

Сіла току

10、16、20、25、32、63、80、100、125、160、180、200
、225、250、315、350、400、500、630、700、800、1000


Прыклад: NDM1-63/ 33102 63A азначае аўтаматычны выключальнік у літым корпусе тыпу NDM1, намінальны ток рамы 63A, адключаючая здольнасць стандартнага тыпу, ручка, 3 полюса, двайны расцепльнік, з шунтавым расцепальнікам, для абароны рухавіка, намінальны ток 63A .

Выбар, устаноўка, выкарыстанне павінны адпавядаць інструкцыі па вырабе або адпаведным нацыянальным стандартам.

Заўвага: N-полюсны тып выключальніка 4P дзеліцца на тып A, B-тып, які не ўказаны, па змаўчанні Btype.
