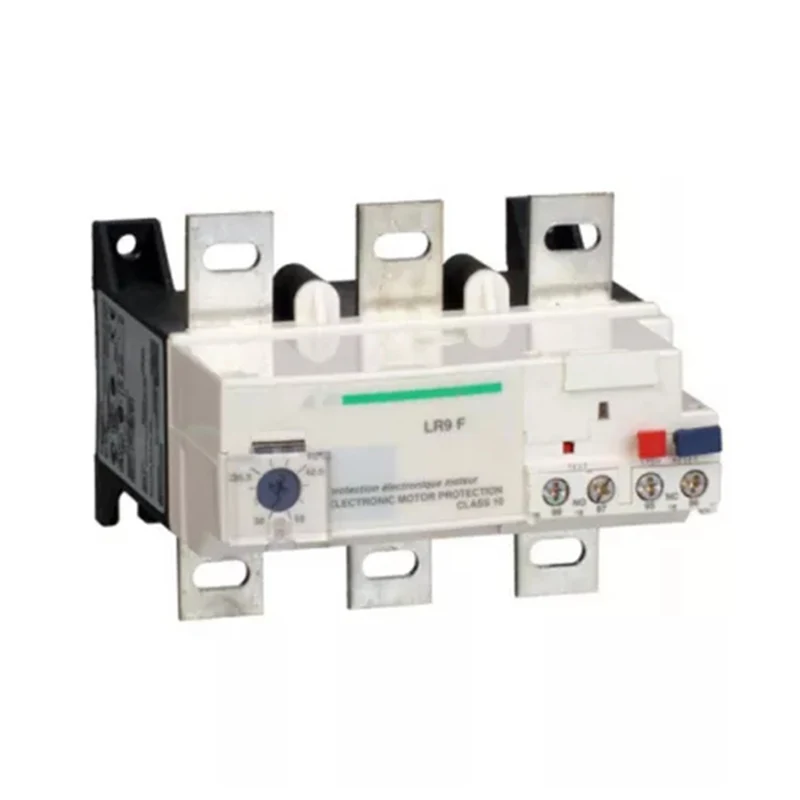

Цеплавое рэле перагрузкі LR9

Аптовы вытворца цеплавога рэле перагрузкі LR9, 32A/690V, дыяпазон цеплавой налады 6,4-32A, выбіральны клас спрацоўвання 5-10-20-30, для абароны 3-фазных рухавікоў 3-15KW@400V. Дыферэнцыяльная прылада з выяўленнем абрыву фазы і дысбалансу нагрузкі. Ён забяспечвае цыферблат цеплавой рэгулявання, кнопкі для праверкі, прыпынку і скіду, а таксама селектар ручнога і аўтаматычнага скіду, DIP-пераключальнікі для выбару класа адключэння, індыкатар сцяга і 2 дапаможныя кантакты 1NO+1NC для сігналізацыі няспраўнасці. Дзякуючы шырокаму дыяпазону цеплавой налады 6,4-32 A, выбарнаму класу адключэння 5-10-20-30 і выяўленню дысбалансу фаз, ён абараняе рухавікі ад 3 да 11 кВт @ 400 В. Падключэнне з дапамогай шрубавых заціскаў, яно падключаецца непасрэдна да ніжніх клем 3-полюсных кантактараў LC1D09-D38. Мацаванне на DIN-рэйку або шрубавае мацаванне, аддзелена ад кантактара, з выкарыстаннем клеммнай калодкі LAD7B205 (заказваецца асобна). Сертыфікаваны некалькімі стандартамі (IEC, UL, CSA, CCC), сумяшчальны з Green Premium (RoHs/Reach).

Адправіць запыт

Апісанне Прадукта

Цеплавыя рэле перагрузкі LR9 асабліва падыходзяць для ўмоў працы рухавікоў.

Яны забяспечваюць абарону ад:

цеплавая перагрузка 3-фазных або аднафазных збалансаваных або незбалансаваных ланцугоў; адмова фазы і вялікі дысбаланс фаз, працяглы час запуску, працяглае спыненне ротара.

Электронныя рэле абароны LR9 усталяваны непасрэдна пад кантактарам тыпу LC1 F. Яны ахопліваюць дыяпазон ад 30 да 630 А ў васьмі рэйтынгах.

Налады можна заблакаваць, заклеіўшы празрыстую ахоўную крышку. Кнопка Areset размешчана на пярэдняй панэлі рэле.

Даступныя дзве версіі:

спрошчаная версія: клас 10: LR9*3**, клас 20: LR9 *5**,

поўная версія: клас 10, 10 A або клас 20, на выбар, у адпаведнасці з

EN 60947-4-1: LR9**.

Гэтая апошняя версія ўключае ў сябе функцыю сігналізацыі, якая дазваляе прадухіліць адключэнне пры скідзе нагрузкі.

Спрошчаны варыянт: 10 або 20 клас

Намінальны або шкала намінальнага току (А)	aM(A)	gG(A)	Мадэль контактора	мадэль
10 клас
30~50	50	80	Ф115- Ф185	LR9-5357
48~80	80	125	Ф115- Ф185	LR9-5363
60~100	100	200	Ф115- Ф185	LR9-5367
90~150	160	250	Ф115- Ф185	LR9-5369
132~220	250	315	F185- F400	LR9-5371
200~330	400	500	F225- F505	LR9-7375
300~500	500	800	F225- F500	LR9-7379
380~630	630	800	F400- F630 F800	LR9-7381
20 клас
30~50	50	80	Ф115- Ф185	LR9-5557
48~80	80	125	Ф115- Ф185	LR9-5563
60~100	100	200	Ф115- Ф185	LR9-5567
90~150	160	250	Ф115- Ф185	LR9-5569
132~220	250	315	F185- F400	LR9-5571
200~330	400	500	F225- F500	LR9-7575
300~500	500	800	F225- F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
