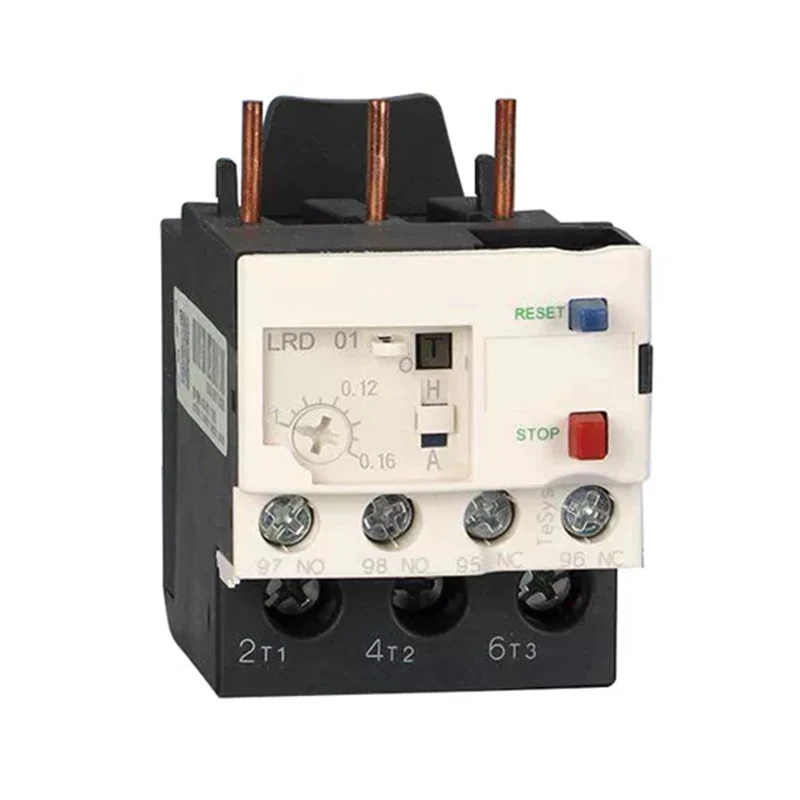

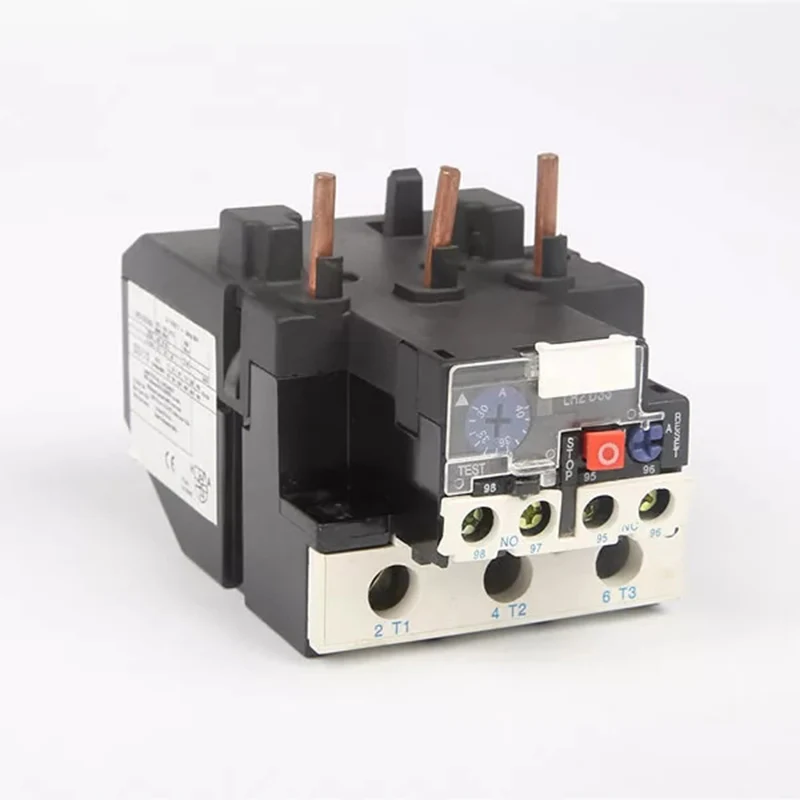

Цеплавое рэле перагрузкі JR20

Індывідуальныя цеплавыя рэле перагрузкі JR20 у Кітаі XUCKY Electric падыходзяць для ланцугоў з пераменным токам 50 Гц, напругай да 660 В і токам да 630 А для абароны ад перагрузкі, адмовы фазы і трохфазнага дысбалансу рухавіка пераменнага току.

Адправіць запыт

Апісанне Прадукта

Цеплавыя рэле перагрузкі JR20 падыходзяць для ланцугоў пераменнага току з частатой 50 Гц, напругай да 660 В і токам да 630 А для абароны ад перагрузкі, адмовы фазы і трохфазнага дысбалансу рухавіка пераменнага току. З абаронай ад абрыву фазы, тэмпературнай кампенсацыяй, ручным або аўтаматычным скідам, праверкай гнуткасці адключэння, індыкацыяй адключэння, кнопкай праверкі адключэння і іншымі функцыямі. Прадукты адпавядаюць GB14048.4.

Мадэль і сэнс

Нармальныя ўмовы працы і ўстаноўкі

Тэмпература навакольнага асяроддзя: Сярэдняе значэнне не перавышае +35°C за 24 гадзіны.

Вышыня: не больш за 2000 м.

Атмасферныя ўмовы: адносная вільготнасць не перавышае 50% пры +40°C, пры больш нізкіх тэмпературах можа быць дапушчана больш высокая адносная вільготнасць. Напрыклад, 90% пры 20°C, неабходна прыняць спецыяльныя меры для выпадковай кандэнсацыі з-за змены тэмпературы.

Ступень забруджвання: 3 ступені.

Катэгорыя ўстаноўкі: Клас III.

Умовы ўстаноўкі: Нахіл мантажнай грані і вертыкалі не больш за ±5°.

У дадатак да крапежных шруб, рэле таксама можа выкарыстоўваць 35-мм стандартную рэйку.

Ударная вібрацыя: рэле павінна ўсталёўвацца і выкарыстоўвацца ў месцах, дзе няма істотных узрушэнняў, удараў і вібрацыі.

Транспарціроўка, захоўванне: Рэле не павінна падвяргацца моцным ударам і вібрацыі падчас транспарціроўкі, а таксама не павінна падвяргацца ўздзеянню дажджу або снегу падчас транспарціроўкі і захоўвання. Рэле прыдатныя для транспарціроўкі і захоўвання пры тэмпературы -25°C ~ +55°C і пры тэмпературы +70°C на кароткі час (на працягу 24 гадзін).

Структурная асаблівасць

Унутраная структура: камбінацыя ўстаўкі або незалежная структура; трохмерная структура, цягні спружыну лязо скачок механізм дзеяння; са структурай адмовы фазы і тэмпературнай кампенсацыі.

Аперацыя ўстаноўкі: з інспекцыяй гнуткасці адключэння, індыкацыяй адключэння і інспекцыяй адключэння і іншымі функцыямі; дадатковы ручной скід і аўтаматычны скід; нармальна замкнёныя і нармальна адкрытыя дапаможныя кантакты ізаляваныя і падзеленыя

мадэль	Намінальнае напружанне ізаляцыі Ui (В)	Тэрмаэлемент	Дыяпазон намінальнага току (А)	Адпаведны кантактар пераменнага току
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10р	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8~9,7~11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1 Вт	33~40~47	CJ20-100 CJ20-160
		2 Вт	47~55~63
		3 Вт	63~74~84
		4 Вт	74~86~98
		5 Вт	85~100~115
		6 Вт	100~115~130
		7 Вт	115~132~150
		8 Вт	130~150~170
		9 Вт	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Г	200~250~300	CJ20-400
JR20-400		2Г	267~335~400	CJ20-400
JR20-630		1З	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Заўвага: Спецыфікацыі 10R і ніжэй у JR20-10 не ўключаюць прыладу абароны ад збою фазы.

Асноўныя параметры дапаможнай схемы

Катэгорыя выкарыстання	Намінальная частата	Намінальнае напружанне ізаляцыі (Ui)	Намінальнае працоўнае напружанне (Ue)	Намінальны працоўны ток (Ie)	Звычайны цеплавой ток	Дапаможны кантакт
АС-15	50 Гц	380В	127В	2,83А	6А	NC 95-96
			220В	1,64А
			380В	0,95 А
			220В	0,82А	6А	НЕ 97-98
			380В	0,47А	6А

Характарыстыкі эксплуатацыі

няма	Ўстаноўка бягучых кратных		Час дзеяння		Зыходны стан
Характарыстыкі працы, калі адмоўная кожная фаза збалансавана
1	1.05		Ніякіх дзеянняў праз 2 гадзіны		Халодны
2	1.2		Дзеянне праз 2 гадзіны		Цеплавой (пасля тэсту № 1)
3	1.5		＜2 хвіліны	＜4 хвіліны	Цеплавой (пасля тэсту № 1)
4	7.2		2с＜Tp≤10с	4s＜Tp≤10s	Халодны
5	1.0		Ніякіх дзеянняў праз 2 гадзіны		Халодны
6	1.2		Дзеянне праз 2 гадзіны		Цеплавой (пасля тэсту № 5)
7	1.05		Ніякіх дзеянняў праз 2 гадзіны		Халодны
8	1.3		Дзеянне праз 2 гадзіны		Цеплавой (пасля тэсту № 7)
Працоўныя характарыстыкі, калі адмоўныя, кожная фаза незбалансаваная
	Любыя дзве фазы		Трэцяя фаза
1	1.10	0.9	Ніякіх дзеянняў праз 2 гадзіны		Халодны
2	1.15	0	Дзеянне праз 2 гадзіны		Цеплавой (пасля тэсту № 1)

Схема і ўсталявальныя памеры

1. Схема і ўсталявальныя памеры JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Схема і ўсталявальныя памеры JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Схема і ўсталявальныя памеры JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

Цеплавое рэле		A	B	C	D	E	F	G	H	K	a	М1	М2	φ
мадэль	Асаблівасць	A	B	C	D	E	F	G	H	K	a	М1	М2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	М5
	G	44	70	112	53		14		8.9			М5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	М5
	G	44	70	112	53		14		8.9	5.2		М5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	М5
	G	44	70	117	53		14	5.5	8.9	6.5		М5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	М6
	L	65	80	117	62		23				46	М6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	М6	М8	7
	Z	104	100	152	87.5	87.5	45				37	М6	М8
	L
	L
