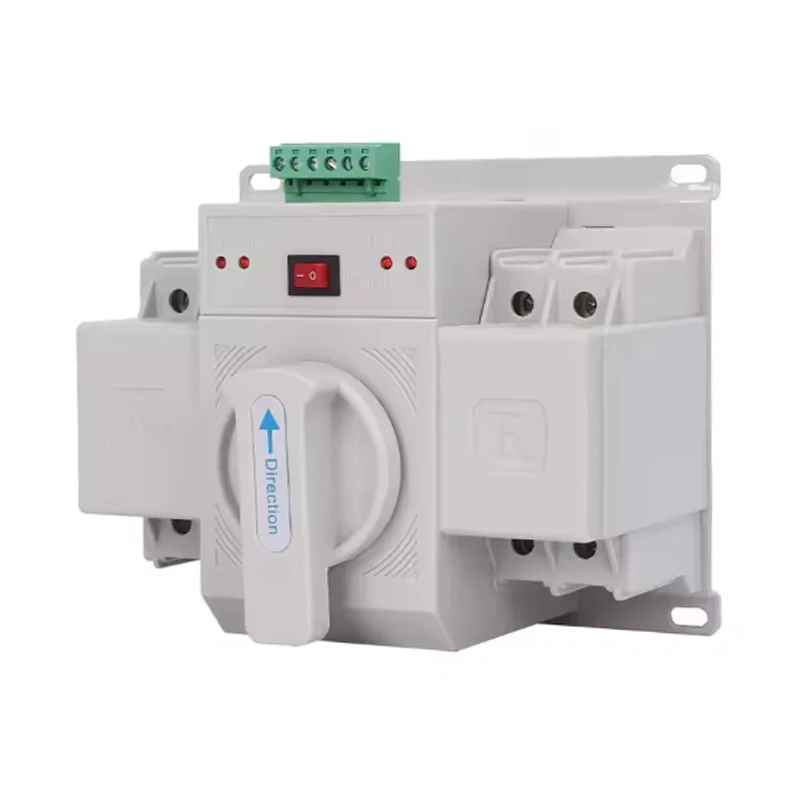

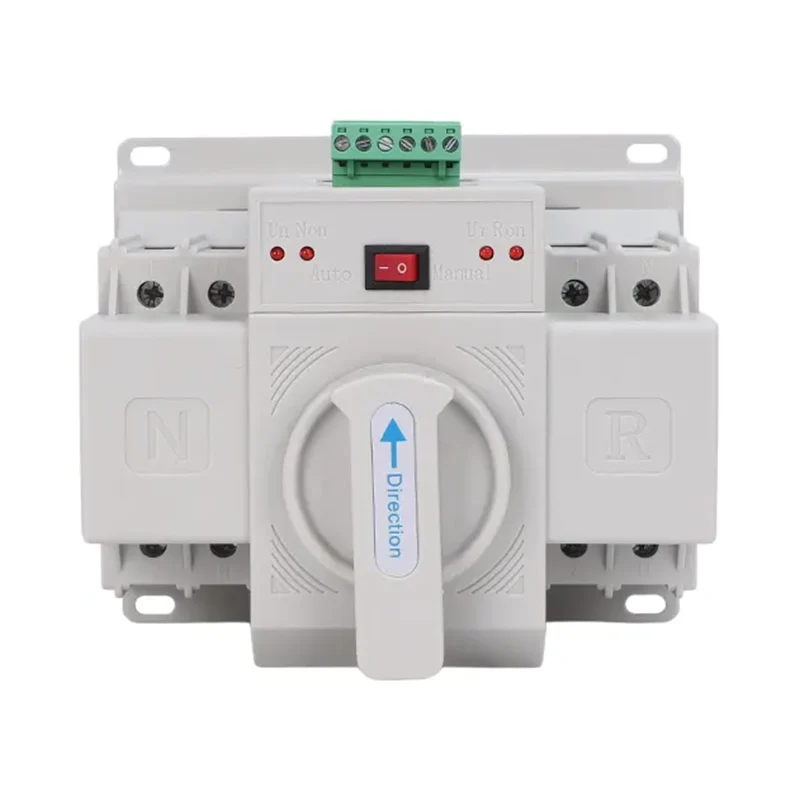

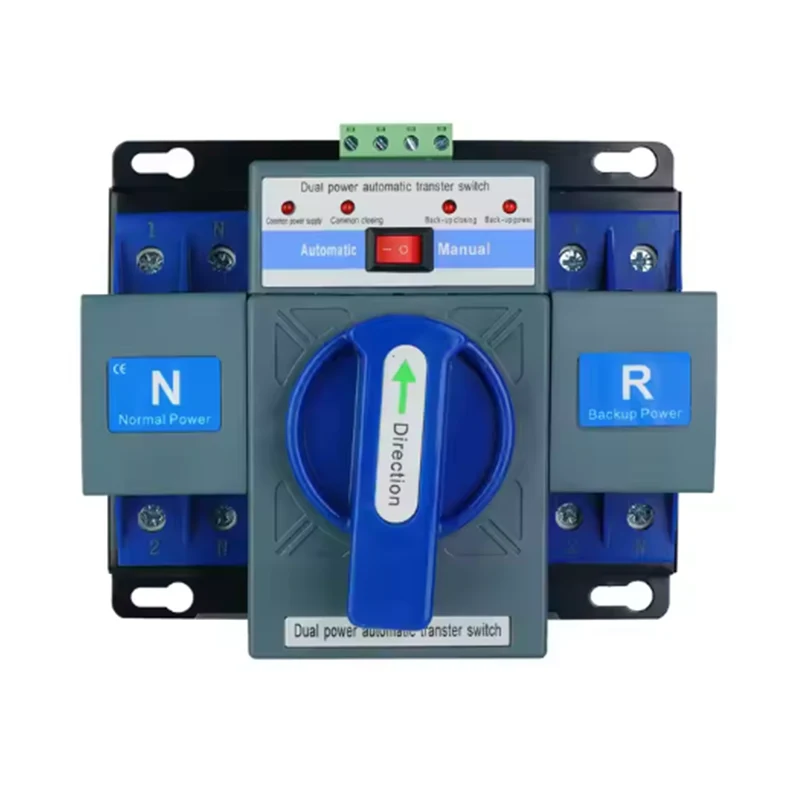

Аўтаматычны перамыкач Q3 ATS

Адправіць запыт

Апісанне Прадукта

Сфера прымянення

Высакаякасны аўтаматычны пераключальнік XUCKY Q3 ATS (далей ATS) падыходзіць для сістэм электразабеспячэння з пераменным токам 50 Гц, намінальным напружаннем 400 В і намінальным токам 63 А і ніжэй. Мы прапануем два тыпы выключальнікаў сілкавання, якія дазваляюць выбіраць паміж двума крыніцамі сілкавання ў залежнасці ад вашых патрэбаў. Гэты АВР мае не толькі абарону ад перагрузкі, кароткага замыкання і паніжанага напружання, але і функцыі супрацьпажарнай абароны, падвойнага размыкання і сігналу закрыцця выхаду. Ён асабліва падыходзіць для асвятлення ліній у офісных будынках, гандлёвых цэнтрах, банках, шматпавярховых будынках і іншых месцах, якія патрабуюць супрацьпажарнай абароны.

Прыкладанні

Як прафесійны вытворца, XUCKY хацеў бы прадаставіць вам высакаякасны аўтаматычны пераключальнік Q3 ATS, які падыходзіць для галін прамысловасці, дзе патрабуецца безадмоўнае харчаванне, Q3 шырока выкарыстоўваецца ў:

● Цэнтры апрацоўкі дадзеных і серверы для рэзервавання сервернай стойкі.

● Медыцынскае абсталяванне (напрыклад, МРТ) для прадухілення страты даных.

● Сістэмы прамысловай аўтаматызацыі на вытворчых прадпрыемствах.

● Тэлекамунікацыі і аварыйныя сістэмы, якія забяспечваюць падключэнне 24/7.

Тэхнічны параметр

Асноўныя параметры аўтаматычнага пераключальніка Q3 ATS гл. табліцу 1

Эксплуатацыйныя параметры вырабы
Адпавядаюць стандартам		GB/T 14048,11
клас ATS		CB клас
Выкарыстоўвайце катэгорыі		АС-33іБ
Намінальнае працоўнае напружанне Ue		AC230V-400V
Намінальная працоўная частата		50 Гц/60 Гц
Намінальны працоўны ток Ie		6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А 63А
Напружанне кіравання пераключэннем		230 В пераменнага току
Намінальнае напружанне ізаляцыі Ui		AC690V
Час аперацыі канверсіі		≤3s (не рэгулюецца, завод быў адрэгуляваны)
жыццё	Электрычны тэрмін службы	1500 разоў
	Механічнае жыццё	6000 разоў
Намінальная кароткачасовая прадукцыйнасць Icm		7,5 кА
Намінальная кароткачасовая адключальная здольнасць Icn		5кА

Асноўныя параметры тыпу тэрмінала і інтэлектуальнага тыпу аўтаматычнага пераключальніка перадачы Q3 АВР у табліцы 2

Мадэль прадукту	Агульны тып	Інтэлігентны тып
Спосаб ўстаноўкі	Інтэгральны тып	Інтэгральны тып
Метад аперацыі	Аўтаматычныя і ручныя	Аўтаматычная ручная і двайны разлом
Функцыя маніторынгу	Выяўленне абрыву фазы	Агульны блок харчавання трохфазнае паніжэнне напружання, адсутнасць фазы і фазы выяўленне збояў
Метад пераўтварэння	Аўтаматычнае змяненне і аўтаматычнае аднаўленне	Аўтаматычнае змяненне і аўтаматычнае аднаўленне
Кіраванне агнём сувязі	няма	Уваход DC12-24V двайны разлом (Функцыя аўтаматычнага адключэння агню)
Функцыя адлюстравання	Святлодыёдны свяцільня	Святлодыёдны свяцільня

Контур і мантажныя памеры

Памер Мадэль і тэхнічныя характарыстыкі	Накідныя памеры			Мантажныя памеры
	L	W	H	L1	W1	Φd

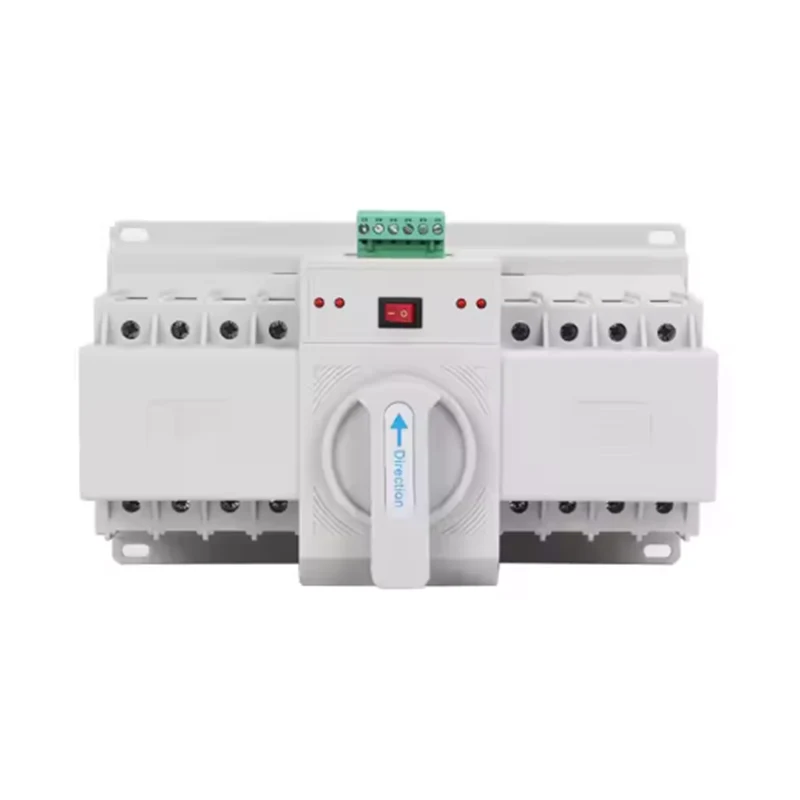

Чатырохполюсны выключальнік	220	132	120	200	120	5
Трохполюсны выключальнік	180			165
