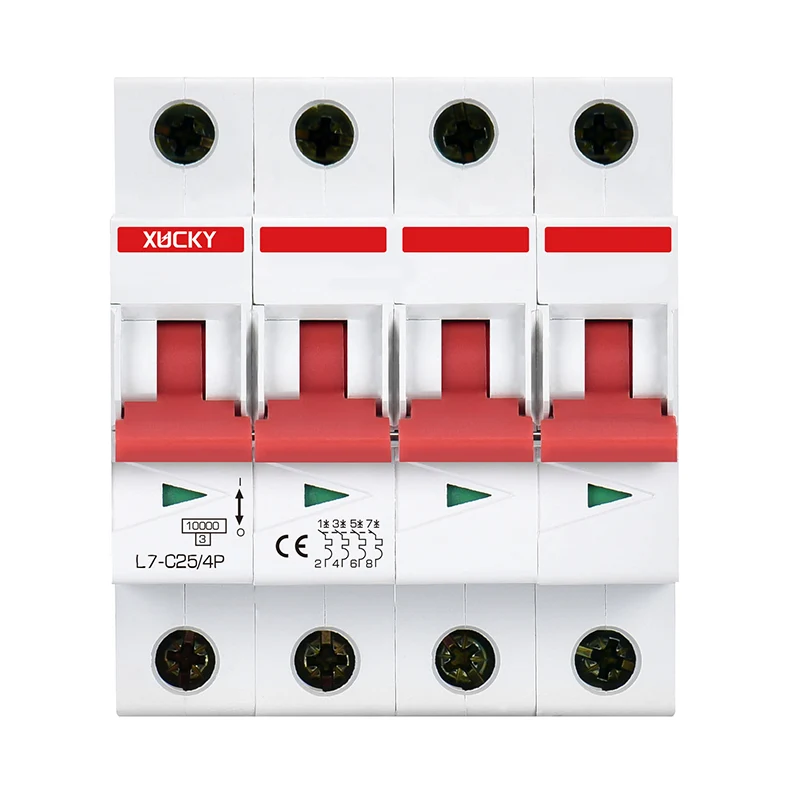

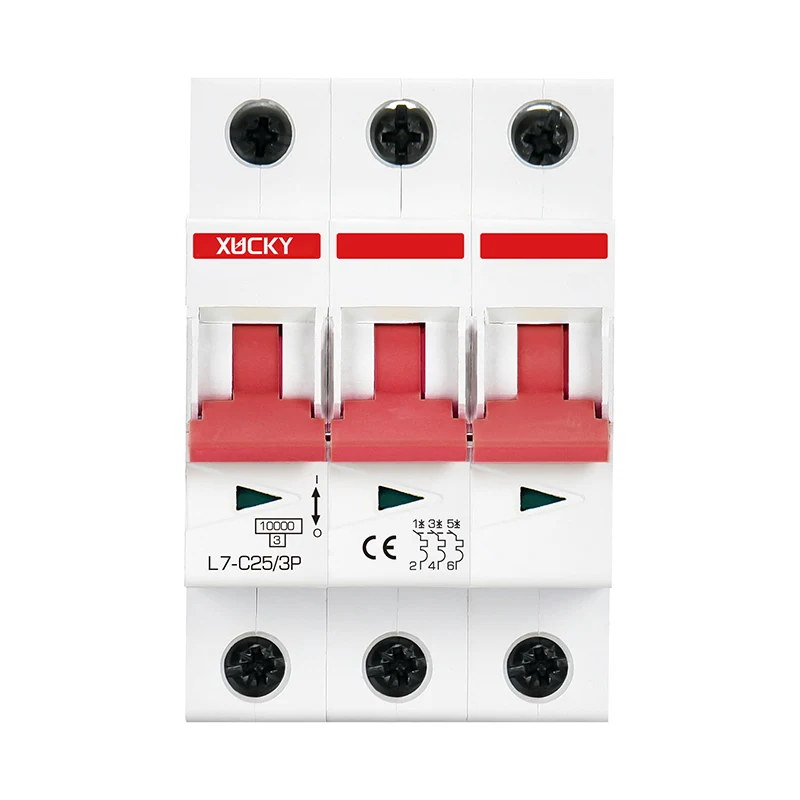

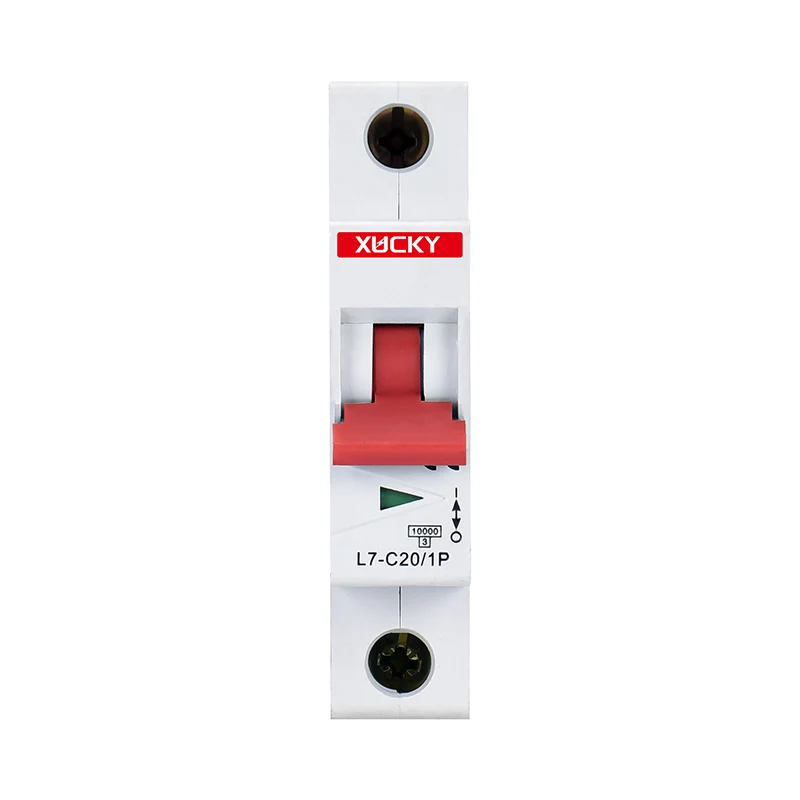

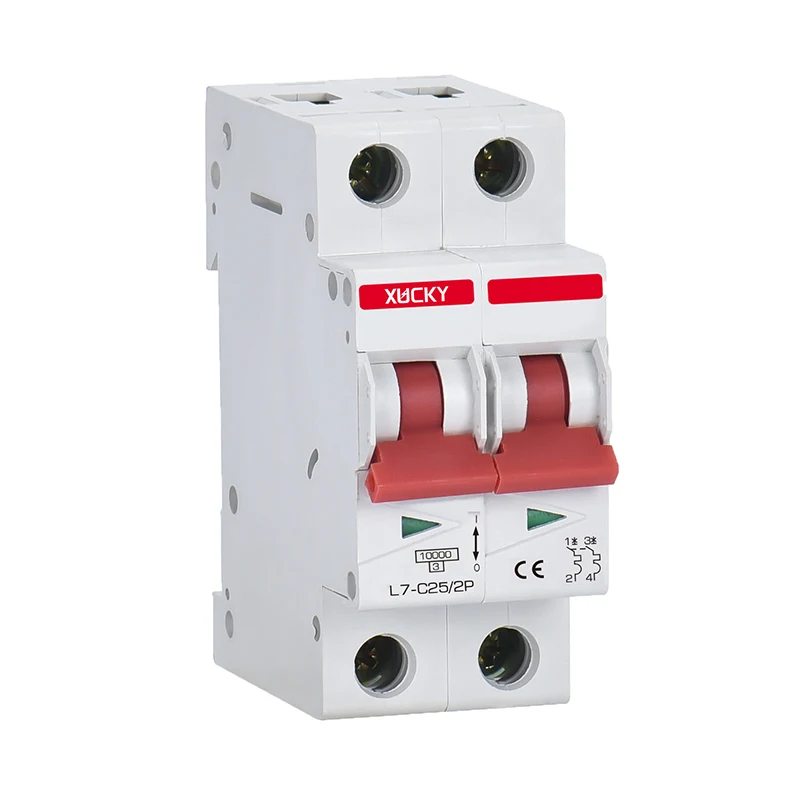

L7 Мініяцюрны выключальнік

Прадстаўляючы наш новы мініяцюрны выключальнік, L7 ад Xucky! Ён пастаўляецца ў 1P, 2P, 3P, 4P Polarities і адпавядае стандартам IEC60898 - 1/GB/T10963.1. L7 Мініяцюрны выключальнік прапануе перагрузку і кароткая абарона. З CE, CB, сертыфікацыі, гэта надзейна. Намінальны ток складае ад 1А да 63A, а намінальнае напружанне складае 230/240V (1P) і 400/415V (2P - 4P). Ён мае высокую ёмістасць 6/10KA, запальваючы ракавіну і можа быць усталяваны ў любым месцы. З доўгім электрычным і механічным тэрмінам службы, гэта выдатны выбар для розных прыкладанняў.

Тэхнічныя характарыстыкі

● палярнасць: 1p, 2p, 3p, 4p;

● Сумяшчальнасць з стандартамі: IEC60898- 1/GB/T10963.1;

● Функцыя прадукту: перагрузка і абарона ад кароткага замыкання;

● Certification: CE,CB,SAA;

● Ацэнка току ў (а): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Намінальнае напружанне UE: 230/240V (1P), 400/415V (2P ~ 4P);

● Ацэнка частаты (Гц): 50/60;

● Намінальнае напружанне ізаляцыі: 500 У;

● Намінальны імпульс вытрымлівае напружанне (Уплыў) Ku: 4;

● Намінальная магутнасць разрыву ICN (KA): 6/10KA;

● Узровень абароны: IP20;

● Электрычны тэрмін службы (раз): 10 000;

● Механічны тэрмін службы (раз): 30 000;

● Парушэнне здольнасці:

● вогнеахоўны: узровень v0;

● Размяшчэнне ўстаноўкі: любое месца;

● Прыдатны перасек провада; Цвёрды провад (мм): 1-35; Скручаны провад (мм2): 1-25;

● Максімальны крутоўны момант праводкі (п. М): 3,5;

● Тэмпература навакольнага асяроддзя (С): -25 да+45, максімальная вільготнасць 95%;

● тэмпература захоўвання (C):- 40- +75;

● Узровень ліміту энергіі: 3;

● Вышыня ўстаноўкі (метры): не перавышае 2000.

Рысы

● Хуткае закрыццё: забеспячэнне надзейнай працы нагрузак і пашырэння тэрміну службы выключальнікаў;

● Пад ручкай ёсць відавочнае акно адчынення і закрыцця;

● Друкаваная інфармацыя на паверхні прадукту працяглая, ясная і не проста сцерці;

● Выкід іянізаваных газаў падлягае самых строгія абмежаванні: адлегласць сеткі 45 мм;

● Гэты мініяцюрны выключальнік L7 адпавядае стандарту тыпу B IEC 60898-1, характарыстыкі крывых паездак C-Type і D-тыпу.

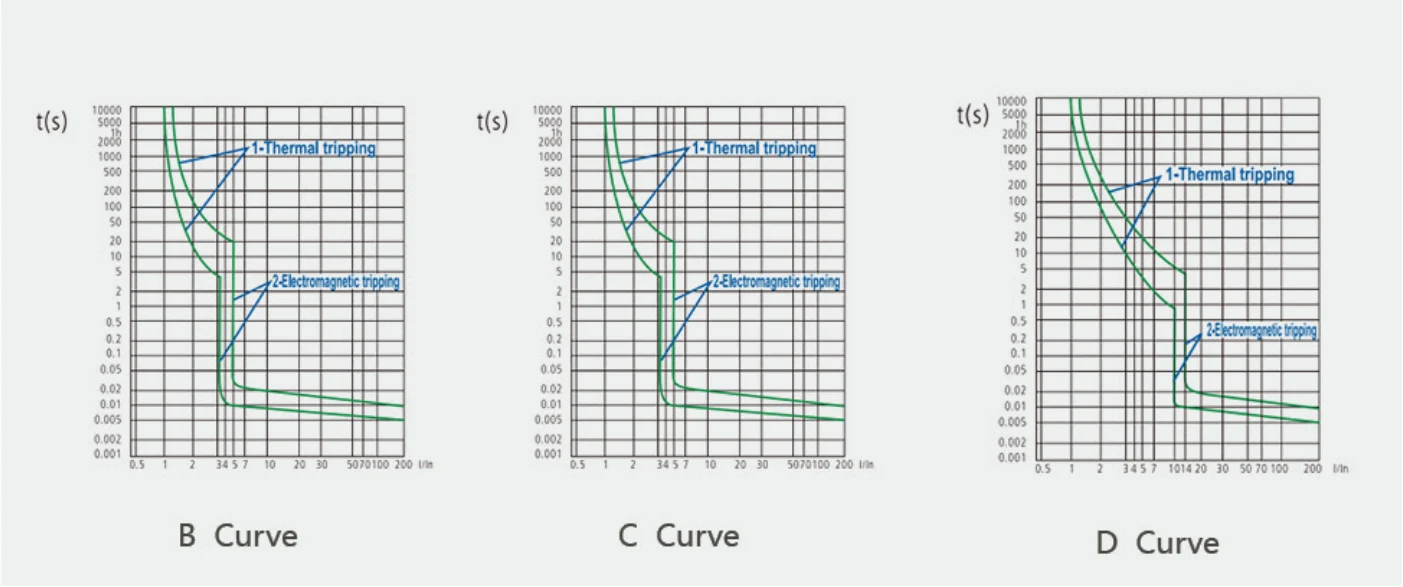

Перадача характэрных крывых

IEC 60898-1

Магнітнае вызваленне

Калі адбываецца кароткае замыканне ланцуга, імгненная адключэнне дасягаецца магнітам з жалезным ядром. Згодна са стандартам 1EC60898, гэты мініяцюрны выключальнік L7 можна падзяліць на тры тыпы: B, C і D.

Цеплавое вызваленне

● Пасля таго, як у ланцугу адбываецца перагрузка, біметалічная паласа выключальніка будзе выгінацца з -за цяпла, у выніку чаго кантакты адключылі і прыводзяць да цеплавой адключэння;

● Стандарт IEC вызначае дыяпазон часу адключэння для розных токаў перагрузкі;

● Тэмпература асяроддзя эталоннага тэсту складае 30 ° С.

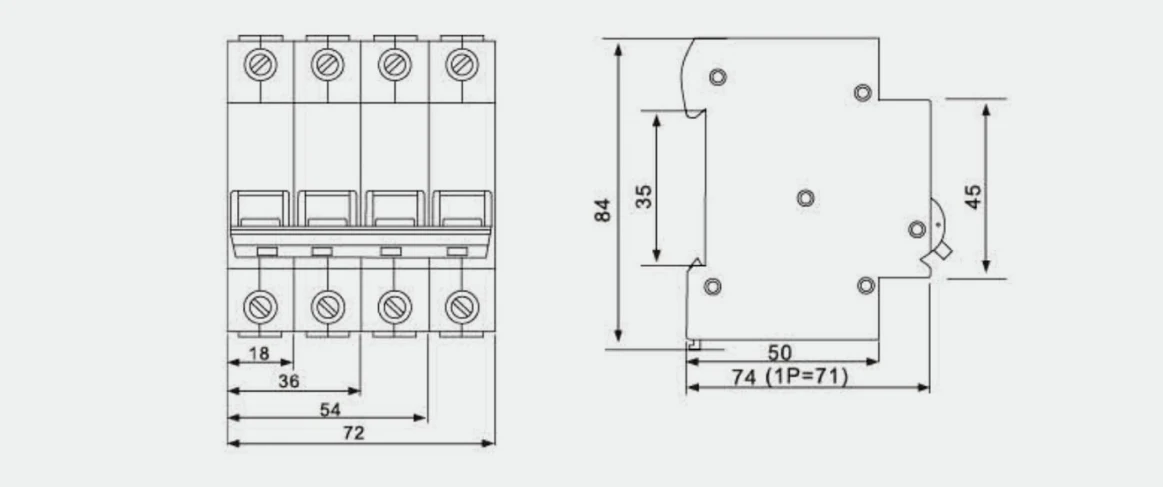

● Памеры прадукту і ўстаноўкі (мм)

Мініяцюрны выключальнік L7 усталёўваецца на накіроўвалую рэйку з максімальнай ёмістасцю злучэння 25 мм2.
