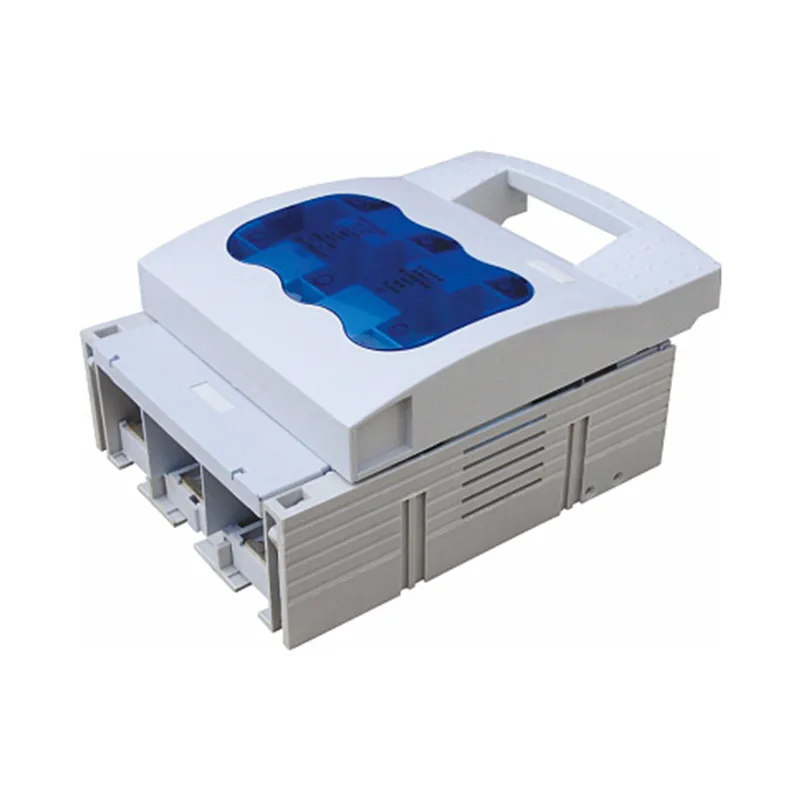

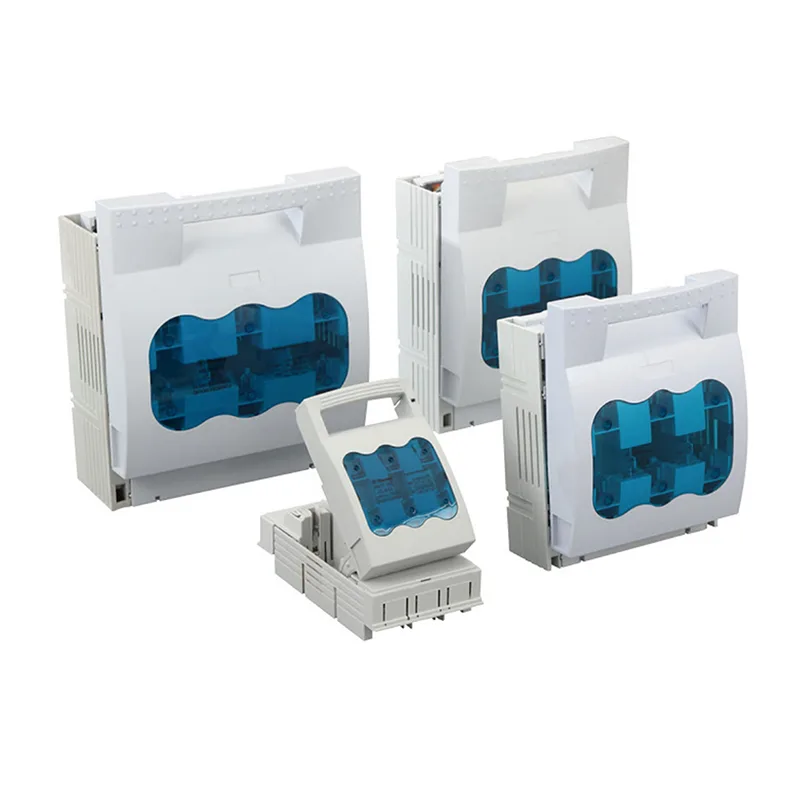

XUCKY высокай якасці HR17B Раз'яднальнік з засцерагальнікам можа працаваць з нагрузкай. Дастасавальна да намінальнага току 40A~630A. Ёсць 2 групы, 3 групы і 4 групы. Ён можа быць усталяваны на шыне і ўсталяваны на фіксаванай пласціне. Раз'яднальнік з засцерагальнікам HR17B таксама забяспечвае уваходную і выходную структуру верхняга і ніжняга канцоў, нажавое ўвядзенне і прыладу для гашэння дугі; а закрытае адтуліну для выяўлення знаходзіцца на вечку выключальніка, перамыкач сігналу і выключальнік выяўлення ўбудаваны. Ён можа быць абсталяваны кантролем засцерагальнікаў і выкарыстоўвацца ў якасці рубільніка.
Раз'яднальнік з засцерагальнікамі прыгожы, новы і лаканічны і адпавядае стандартам IEC60947-3 і GB14048.3.
|
Мадэль раз'яднальніка з засцерагальнікам |
HR17B-40 |
HR17B-63 |
HR17B-160 |
HR17B-250 |
HR17B-400 |
HR17B-630 |
|
|
Намінальнае напружанне ізаляцыі Ui |
690В |
690В |
800В |
800В |
800В |
800В |
|
|
Намінальнае працоўнае напружанне Ue |
AC400, 660V |
||||||
|
Намінальны працоўны ток Ie |
400 В AC-23B |
40А |
63А |
160А |
250А |
400А |
630А |
|
660 В AC-22B |
32А |
50А |
100А |
200А |
315А |
425А |
|
|
Намінальная кароткачасовая прадукцыйнасць Icm |
10г.зн |
||||||
|
Намінальны абмежаваны ток кароткага замыкання Inc |
50 кА |
||||||
|
Засцерагальнік |
РТ14-40 |
РТ14-63 |
NT00-160 |
НТ1-250 |
НТ2-400 |
NT3-630 |
|
|

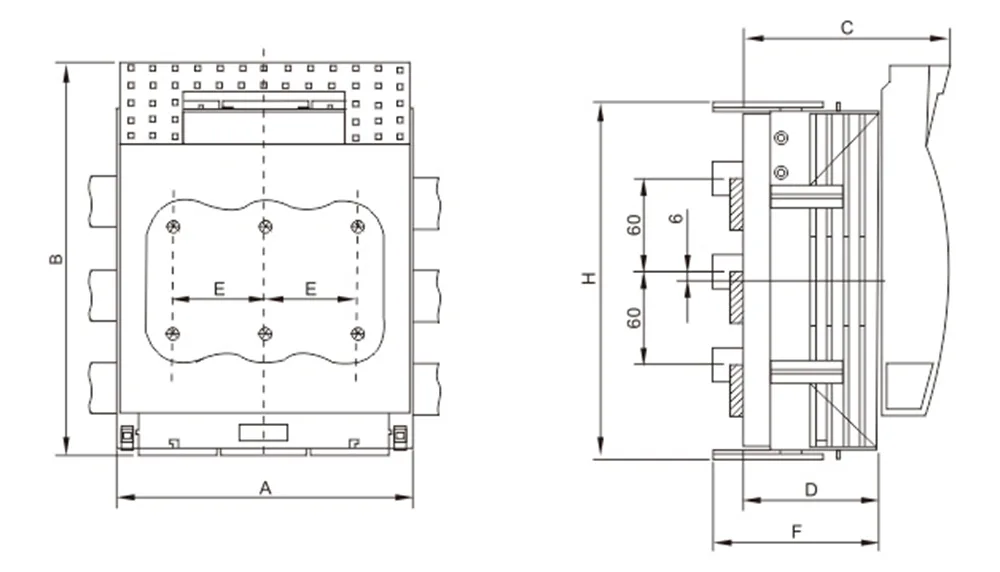

мадэль |
A |
B |
C |
D |
E |
F |
H |
|
HR17B-160/30J |
106 |
200 |
97 |
60 |
33 |
87 |
200 |
|
HR17B-250/30J |
185 |
247 |
128 |
88 |
57 |
110 |
220 |
|
HR17B-400/30J |
210 |
290 |
145 |
97 |
65 |
125 |
268 |
|
HR17B-630/30J |
256 |
300 |
160 |
112 |
81 |
139 |
285 |
|

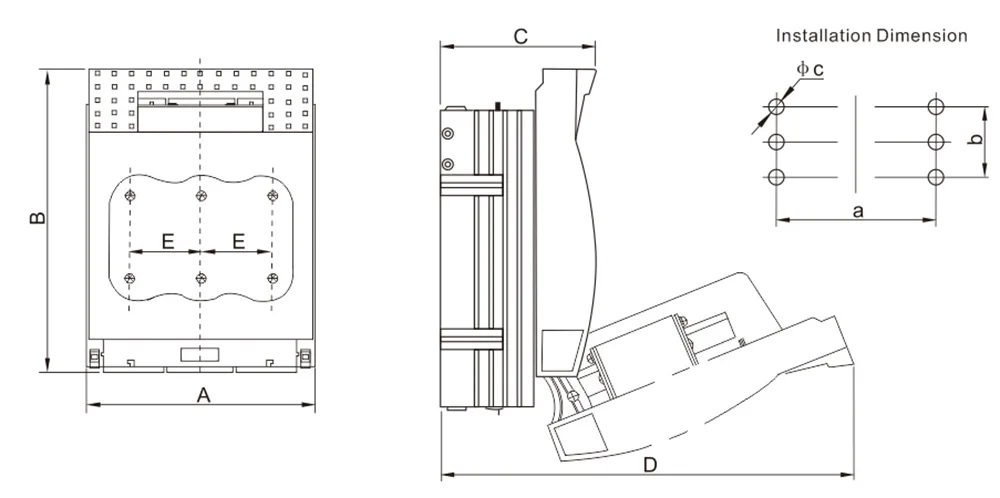

мадэль |
Габарытныя памеры (мм) |
Мантажны памер (мм) |
|||||||
|
A |
B |
C |
D |
E |
a |
b |
Φc |
||
|
HR17B-40 |
2П |
55 |
116 |
76 |
150 |
21 |
25 |
/ |
F6 |
|
3П |
76 |
116 |
76 |
150 |
21 |
42 |
/ |
F6 |
|
|
HR17B-63 |
2П |
74 |
116 |
76 |
150 |
31 |
35 |
/ |
F6 |
|
3П |
105 |
116 |
76 |
150 |
31 |
62 |
/ |
F6 |
|
|
HR17B-160 |
2П |
75 |
200 |
83 |
205 |
33 |
43 |
25 |
Φ7 |
|
3П |
106 |
200 |
83 |
205 |
33 |
66 |
25 |
Φ7 |
|
|
4П |
138 |
200 |
83 |
205 |
33 |
100 |
25 |
Φ7 |
|
|
HR17B-250 |
2П |
128 |
247 |
110 |
295 |
57 |
72 |
50 |
F11 |
|
3П |
185 |
247 |
110 |
295 |
57 |
114 |
50 |
F11 |
|
|
4П |
242 |
247 |
110 |
295 |
57 |
172 |
50 |
F11 |
|
|
HR17B-400 |
2П |
145 |
290 |
125 |
340 |
65 |
80 |
50 |
F11 |
|
3П |
210 |
290 |
125 |
340 |
65 |
130 |
50 |
F11 |
|
|
4П |
276 |
290 |
125 |
340 |
65 |
195 |
50 |
F11 |
|
|
HR17B-630 |
2П |
175 |
300 |
145 |
360 |
81 |
90 |
50 |
F11 |
|
3П |
256 |
300 |
145 |
360 |
81 |
162 |
50 |
F11 |
|
|
4П |
340 |
300 |
145 |
360 |
81 |
243 |
50 |
F11 |
|
