Цыліндрычная ўстаўка засцерагальніка і трымальнік засцерагальніка

XUCKY (Wenzhou XUCKY Electric) прапануе высакаякасную плаўкую ўстаўку і трымальнік засцерагальніка з сертыфікатамі IEC 60269, CE, RoHS. Керамічны корпус, надзейная праца, канкурэнтаздольная цана. Ідэальна падыходзіць для прамысловага размеркавання, панэляў кіравання, сонечных фотаэлектрыкаў. Экспарт у Саудаўскую Аравію, ААЭ, Егіпет, Блізкі Усход.

Адправіць запыт

Апісанне Прадукта

Устаўка засцерагальніка і трымальнік засцерагальніка XUCKY | Пастаўшчык прамысловых электрычных засцерагальнікаў з Кітая

Cylindrical Fuse link & Fuse Holder

Цыліндрычныя плаўкі і трымальнік засцерагальніка

Устаўка засцерагальніка і трымальнік засцерагальніка XUCKY - важныя кампаненты абароны ад нізкага напружання, прызначаныя для прамысловых, камерцыйных і жылых электрычных сістэм. Нашы засцерагальнікі, вырабленыя Wenzhou XUCKY Electric Co., Ltd., адпавядаюць міжнародным стандартам IEC 60269 і адрозніваюцца высокай адключаючай здольнасцю, стабільнай прадукцыйнасцю і доўгім тэрмінам службы. Як прафесійны пастаўшчык засцерагальнікаў з Кітая, XUCKY забяспечвае надзейныя рашэнні для кліентаў па ўсім свеце, асабліва для рынку Блізкага Ўсходу, уключаючы Саудаўскую Аравію, ААЭ і Егіпет.

Трымальнік засцерагальніка прызначаны для ўстаноўкі плаўкай устаўкі і абароны ланцуга ад кароткага замыкання і перагрузкі. Плаўкая ўстаўка з'яўляецца часткай трымальніка засцерагальніка з засцерагальнікам і замяняецца пасля спрацоўвання. Калі ток перагрузкі або кароткага замыкання перавышае парогавыя значэнні, плаўкая ўстаўка перагарае і загараецца святлодыёд на трымальніку засцерагальніка.

Плаўкія ўстаўкі выкарыстоўваюцца для абароны кабельных ліній, бытавой тэхнікі і прамысловага абсталявання. Падтрымліваюцца злучэнні медных і алюмініевых правадоў.

Стандарт: IEC60269-2, IEC 60947-3

Плаўкія ўстаўкі і трымальнік засцерагальнікаў прызначаны для абароны кабельных ліній ад перагрузкі і кароткага замыкання

бягучы:

бытавая тэхніка;

Прамысловае абсталяванне.

Ужыванне

• Прамысловыя панэлі кіравання і размеркавальныя шчыты

• Сістэмы размеркавання электраэнергіі на заводах і будынках

• Сонечныя фотаэлектрычныя сістэмы (абарона пастаяннага і пераменнага току)

• Цэнтры кіравання рухавікамі (MCC)

• HVAC і электрычнае абсталяванне

• Праекты аднаўляльнай энергіі на Блізкім Усходзе

• Камерцыйныя і жылыя электраўстаноўкі

Cylindrical Fuse link & Fuse Holder

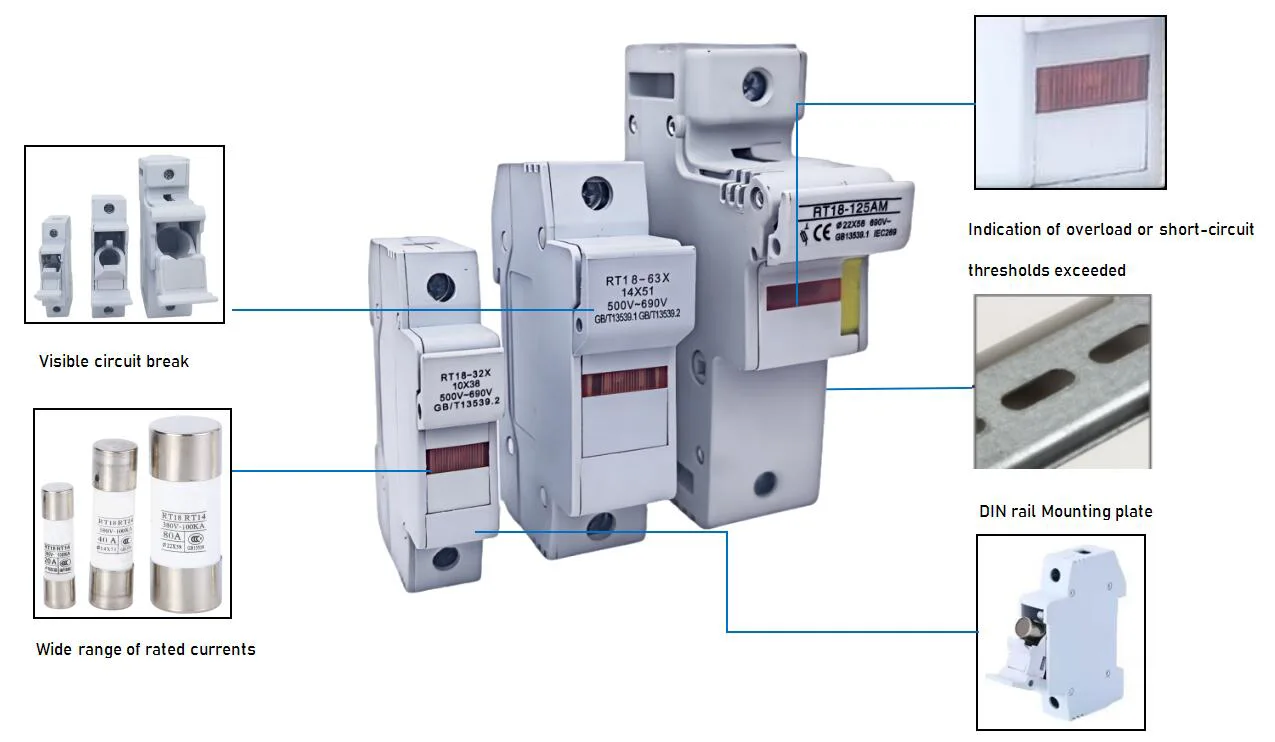

Асаблівасці і перавагі

Поўны спектр абароны

Адпавядае стандартам IEC для глабальнага прызнання

Стандартызаваная цыліндрычная канструкцыя

Нізкая эфектыўнасць рассейвання магутнасці для меншага павышэння тэмпературы

Лёгкая ўстаноўка

Сертыфікавана IEC 60269-1 / -2, адпавядае CE і RoHS

Высакаякасны керамічны корпус з выдатнай ізаляцыяй і тэрмаўстойлівасцю

Нікеляваныя латуневыя заглушкі для нізкага кантактнага супраціўлення

Высокая адключальная здольнасць да 120 кА (тып HRC)

Даступны ў характарыстыках gG (агульнае прызначэнне) і aM (абарона рухавіка).

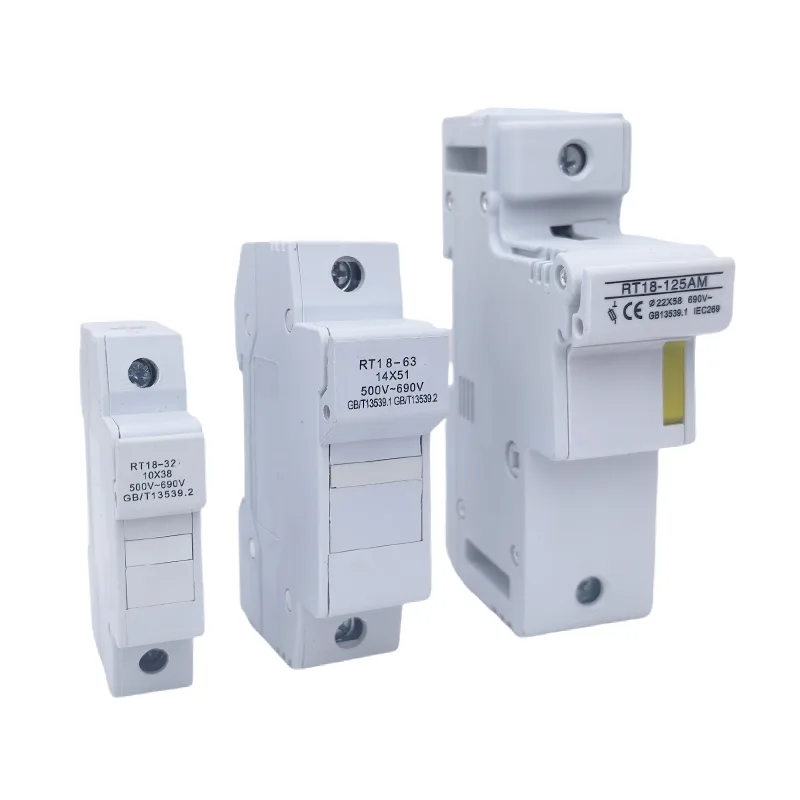

Трымальнік засцерагальніка, які мантуецца на DIN-рэйку, з бяспечнай канструкцыяй

Дадатковы індыкатар перагарэлага засцерагальніка для зручнага абслугоўвання

Шырокі дыяпазон наміналаў: 0,5 A ~ 630 A, 500 В / 690 В пераменнага току

Эканамічная цана, непасрэдна з завода XUCKY у Вэньчжоу, Кітай

Тэхнічныя даныя

Параметры	Памер
Трымальнік засцерагальніка	10×38	14×51	22×58
Намінальны ток пры 690 В пераменнага току In, А	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Вага, г	50	83	170
Механічная трываласць, цыклы O-C	2000	2000	1600
Ступень абароны: IEC 60529	IP20	IP20	IP20
Працоўная тэмпература, °C	ад -10 да +55	ад -10 да +55	ад -10 да +55
Перасек злучаных правадоў, мм²	Ад 1 да 25	Ад 1 да 25	макс. 50
Момант зацяжкі, Н·м	2,5	2,5	2,5
Цыліндрычныя плаўкі
Намінальны ток In, А	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
Тып CFL	gG	gG	gG
Вага, г	7,7	20,5	58
Намінальная адключальная здольнасць Ic, кА	50	50	50
Ступень абароны: IEC 60529	IP20	IP20	IP20
Працоўная тэмпература, °C	ад -10 да +55	ад -10 да +55	ад -10 да +55

Электрасхема

Cylindrical Fuse link & Fuse Holder

Аперацыя

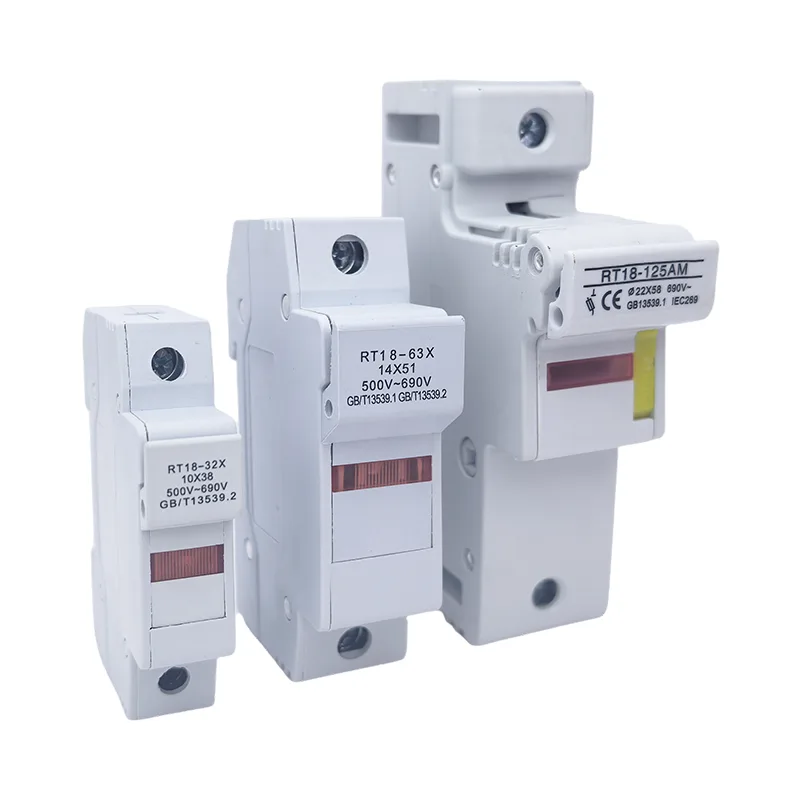

Пры спрацоўванні раз'яднальніка загараецца святлодыёд

Габарытныя і ўсталявальныя памеры (мм)

Цыліндрычныя плаўкі

Cylindrical Fuse link & Fuse Holder

Памер	a	b	c
10x38	38	10	10,3
14х51	51	12	14
22x58	58	16	22

Імя	Намінальнае напружанне, В	Намінальная частата, Гц	Максімальны ток, А	Макс. рассейваная магутнасць, Вт
Трымальнік засцерагальніка 10×38	500	50/60	8	3
Трымальнік засцерагальніка 14×51	500	50/60	20	5
Трымальнік засцерагальніка 22×58	500	50/60	40	9.5

Імя	Намінальны працоўны ток In, А	Намінальнае напружанне, В	Намінальная частата, Гц	10×38	14×51	22×58
Цыліндрычны засцерагальнік 0,5А	0.5	500	50/60	10×38-0,5	-	-
Цыліндрычны засцерагальнік 1А	1	500	50/60	10×38-1	-	-
Цыліндрычны засцерагальнік 2А	2	500	50/60	10×38-2	14×51-2	22×58-2
Цыліндрычны засцерагальнік 4А	4	500	50/60	10×38-4	14×51-4	22×58-4
Цыліндрычны засцерагальнік 6А	6	500	50/60	10×38-6	14×51-6	22×58-6
Цыліндрычны засцерагальнік 8А	8	500	50/60	10×38-8	-	22×58-8
Цыліндрычны засцерагальнік 10А	10	500	50/60	10×38-10	14×51-10	22×58-10
Цыліндрычны засцерагальнік 16А	16	500	50/60	10×38-16	14×51-16	22×58-16
Цыліндрычны засцерагальнік 20А	20	500	50/60	10×38-20	14×51-20	22×58-20
Цыліндрычны засцерагальнік 25А	25	500	50/60	10×38-25	14×51-25	22×58-25
Цыліндрычны засцерагальнік 32А	32	500	50/60	10×38-32	14×51-32	22×58-32
Цыліндрычны засцерагальнік 40А	40	500	50/60	-	14×51-40	22×58-40
Цыліндрычны засцерагальнік 50А	50	500	50/60	-	14×51-50	22×58-50
Цыліндрычны засцерагальнік 63A	63	500	50/60	-	14×51-63	22×58-63
Цыліндрычны засцерагальнік 80А	80	500	50/60	-	-	22×58-80
Цыліндрычны засцерагальнік 100А	100	500	50/60	-	-	22×58-100
Цыліндрычны засцерагальнік 125А	125	500	50/60	-	-	22×58-125

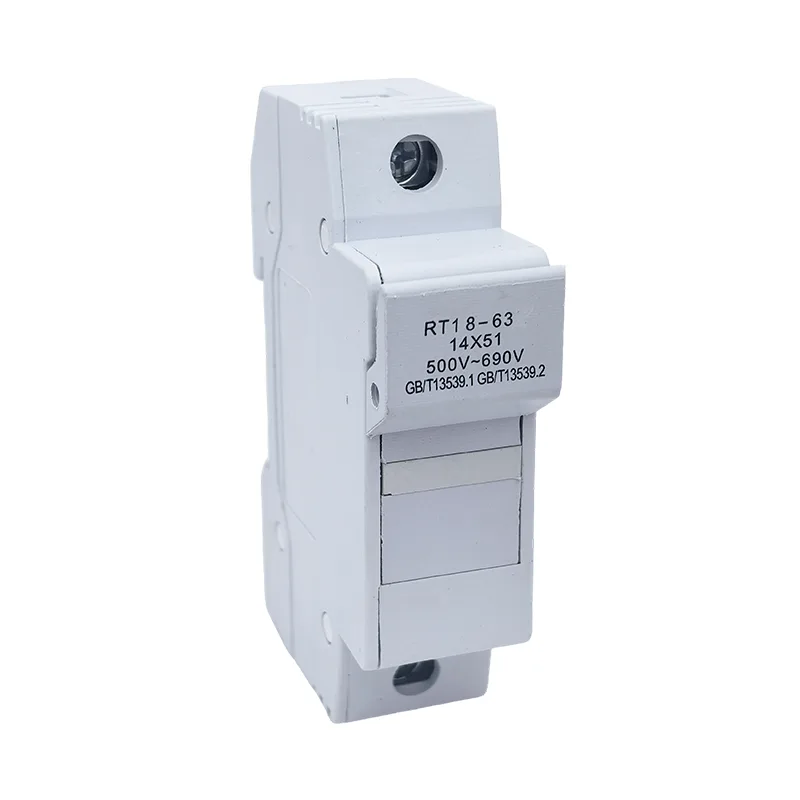

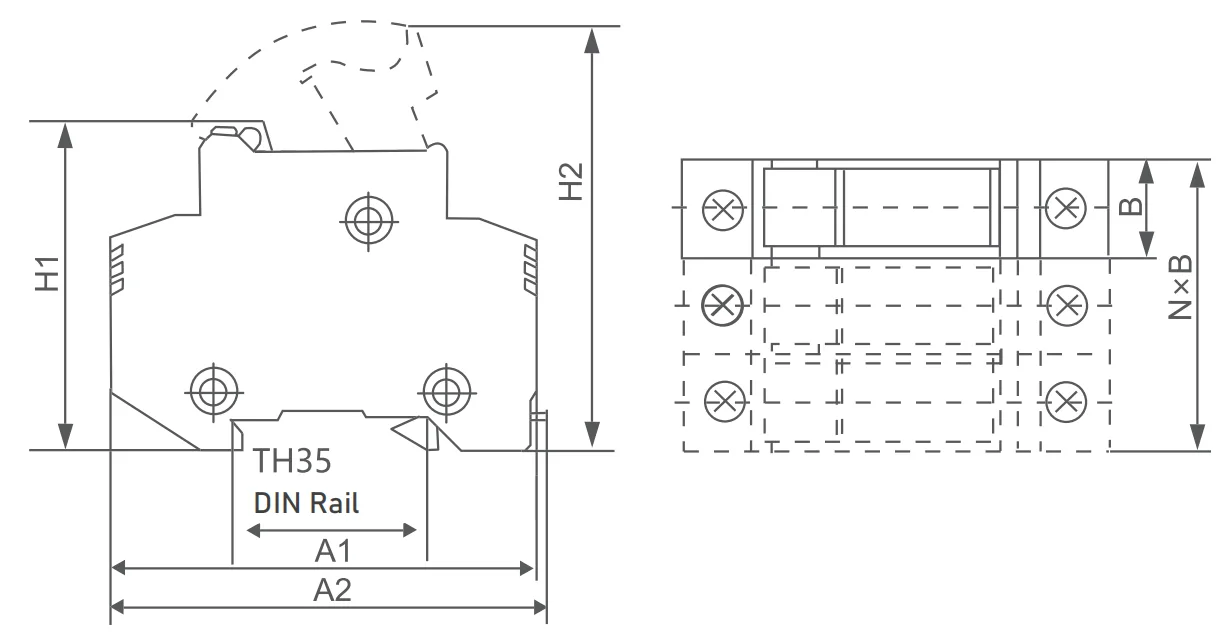

Трымальнік засцерагальніка

Cylindrical Fuse link & Fuse Holder

мадэль	Габарытныя памеры (мм)
	A1	A2	B	H1	H2
РТ18-32	77	78	17	61	80
РТ18-63	96	97	26	67	94
РТ18-125	127	129	35	76	104

Крывая характарыстык току часу

Cylindrical Fuse link & Fuse Holder

FAQ

Q1: Што такое плавкая ўстаўка?

A: Плаўкая ўстаўка - гэта зменны ахоўны элемент засцерагальніка, які змяшчае адкалібраваны плаўкі элемент, які разрывае ланцуг пры перагрузцы або кароткім замыканні. Гэта «сэрца» сістэмы засцерагальнікаў.

Q2: У чым розніца паміж плаўкай устаўкай і трымальнікам засцерагальніка?

A: Плаўкая ўстаўка з'яўляецца зменнай плаўкай часткай; трымальнік засцерагальніка (аснова засцерагальніка) - гэта нерухомая мантажная частка, якая ўтрымлівае плаўкую ўстаўку і забяспечвае электрычныя злучэнні. Для поўнай устаноўкі засцерагальніка вам патрэбны абодва.

Q3: Якому стандарту адпавядаюць плавкія ўстаўкі XUCKY?

A: Нашы плаўкі адпавядаюць міжнародным стандартам IEC 60269-1 і IEC 60269-2, маюць сертыфікаты CE і RoHS.

Пытанне 4: Ці можна выкарыстоўваць засцерагальнікі XUCKY у Саудаўскай Аравіі і на Блізкім Усходзе?

A: Так. Плаўкая ўстаўка і трымальнік засцерагальніка XUCKY распрацаваны для сістэм пераменнага току 500/690 В, сумяшчальных са стандартамі сеткі Блізкага Ўсходу. Мы маем багаты вопыт экспарту ў Саудаўскую Аравію, ААЭ, Егіпет і іншыя краіны Персідскага заліва.

Q5: Што такое MOQ для засцерагальніка XUCKY?

A: MOQ складае 100 штук для стандартных тыпаў. Індывідуальныя заказы вітаюцца. Звяжыцеся з намі для атрымання падрабязнага прайс-ліста.
