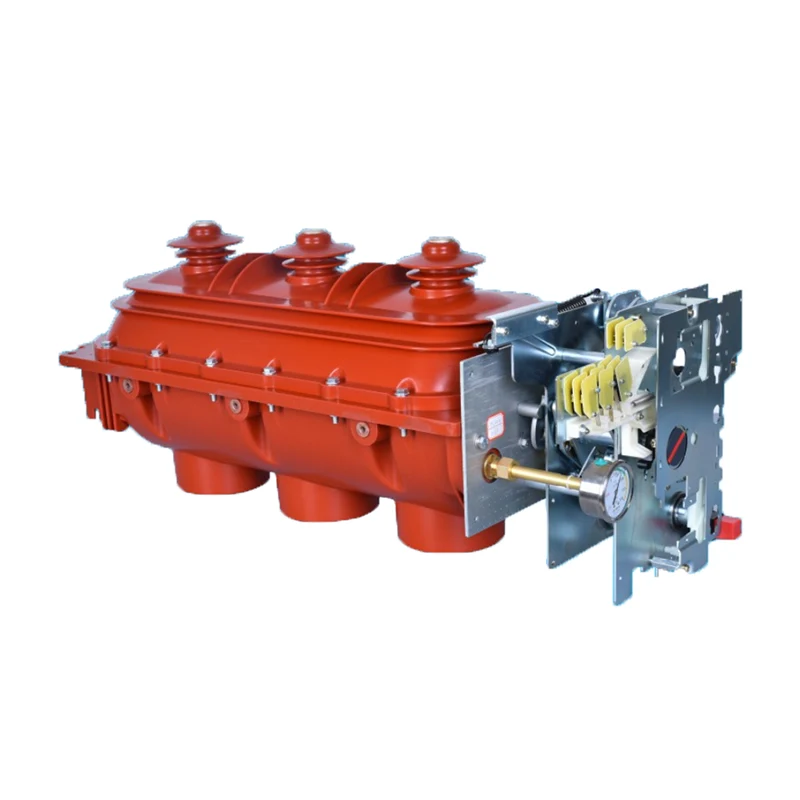

Выключальнік паветранай нагрузкі высокага напружання серыі FN12-12

Унутраны выключальнік паветранай нагрузкі высокай напругі брэнда XUCKY Electric серыі FN12-12 з'яўляецца 3-фазным пераменным токам 50 Гц 12 кВ унутраным выключальнікам.
♦ Спосаб ўстаноўкі: спераду, збоку, з адкідным мантажом;
♦ Механізм прывада: спружынны механізм прывада, даступны ручной і электрычны тып;
♦ Тып аперацыі: правая аперацыя і левая аперацыя;
♦ Ужыванне: унутраныя размеркавальныя прылады 12кВ.

Адправіць запыт

Апісанне Прадукта

План

Унутраны выключальнік паветранай нагрузкі высокага напружання серыі FN12-12 - гэта 3-фазнае абсталяванне для ўнутранага выключальніка пераменнага току 50 Гц 12 кВ.

♦ Спосаб ўстаноўкі: спераду, збоку, з адкідным мантажом;

♦ Механізм прывада: спружынны механізм прывада, даступны ручной і электрычны тып;

♦ Тып аперацыі: правая аперацыя і левая аперацыя;

♦ Ужыванне: унутраныя размеркавальныя прылады 12кВ.

Умовы навакольнага асяроддзя выключальніка паветранай нагрузкі высокага напружання серыі FN12-12 для памяшканняў

♦ Тэмпература навакольнага асяроддзя: -25°C 〜+40°C;

♦ Вышыня: <1000 м (над узроўнем мора);

♦ Адносная вільготнасць: сярэднясутачная <95%, сярэднямесячная <90%;

♦ Інтэнсіўнасць землятрусу: <8 ўзровень;

♦ Ступень забруджвання: II;

♦ Месцы без агню, выбуху, хімічнай карозіі і сур'ёзнай вібрацыі.

Асноўныя тэхнічныя параметры выключальніка паветранай нагрузкі высокага напружання серыі FN12-12 для памяшканняў

НЕ	Пункт			адзінка	ФН12-12Д/6 30-20	ФН12-12РД/1 25-31.5
1	Намінальнае напружанне			кВ	12	12
2	Намінальная частата			Гц	50	50
3	Намінальны ток			A	630	125
4	1 хвіліна вытрымлівання напружання сеткавай частаты (фаза-зямля, паміж полюсамі, адкрытыя кантакты)		Фаза-зямля, фаза-фаза	кВ	42	42
4			Ізалявальны пералом	кВ	48	48
5	Намінальная ўстойлівасць да імпульсу маланкі (фаза-зямля, паміж полюсамі, адкрытыя кантакты)		Фаза-зямля, фаза-фаза	кВ	75	75
5			Ізалявальны пералом	кВ	85	85
6	Намінальны кароткачасовы ток (ток тэрмічнай стабільнасці)		Выключальнік нагрузкі	кА	20
6	Намінальны кароткачасовы ток (ток тэрмічнай стабільнасці)		Выключальнік зазямлення	кА	20
7	Намінальная працягласць кароткага замыкання (тэрмічная стабільнасць)		Выключальнік нагрузкі	s	4
7			Выключальнік зазямлення	s	2
8	Намінальны ток кароткага замыкання (пікавы)			кА	50
9	Намінальны ток адключэння	Ток адключэння актыўнай нагрузкі		A	630
		Ток адключэння контуру			630
		Ток адключэння актыўнай нагрузкі 5%.			31.5
		Ток зарадкі кабеля			10
		Трансфарматарная магутнасць халастога ходу		кВА	1250
10	Намінальны ток адключэння пры кароткім замыканні (засцерагальнік для абмежавання току)			кА		31.5
11	Намінальны ток перадачы			A		1200
12	Механічнае жыццё			разы	2000	2000
13	Выхадная энергія ўдарніка			J		1±0,5
