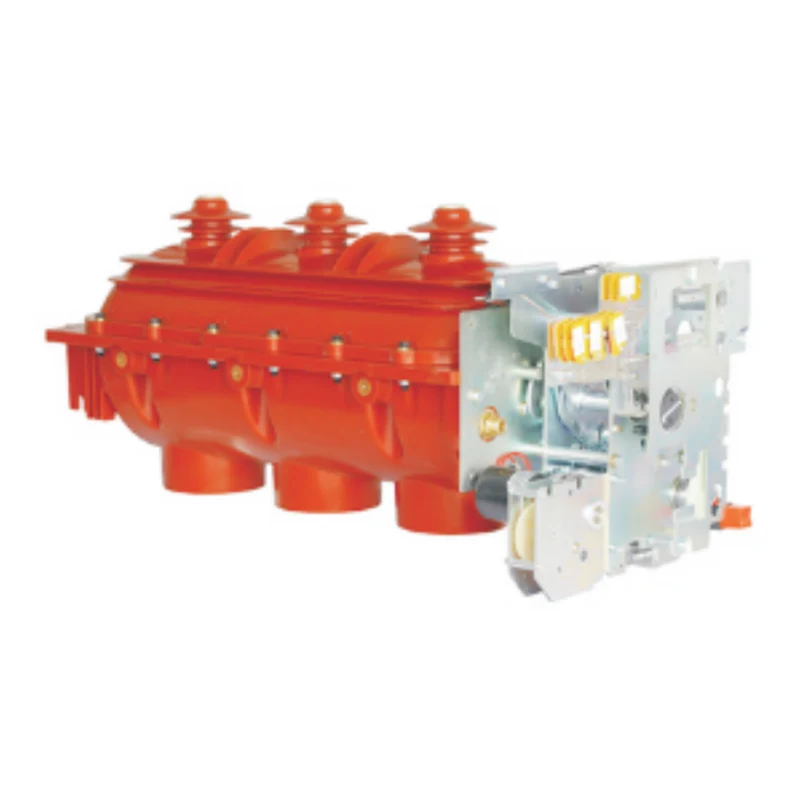

FLN36-12 Высокавольтны выключальнік нагрузкі гексафтарыду серы для памяшканняў

FLN36-12 Высокавольтны выключальнік нагрузкі гексафтарыду серы для ўнутраных памяшканняў - гэта размеркавальнае прылада сярэдняга напружання, распрацаванае прафесійным вытворцам XUCKY. Гэта шматфункцыянальная размеркавальная прылада сярэдняга напружання, якая аб'ядноўвае функцыі пераключэння, адкрыцця і зазямлення. Ён выкарыстоўвае цалкам герметычную, узмоцненую абалонку з эпаксіднай смалы, запоўненую элегазам 0,05 МПа. Запрашаем звязацца з намі!

Адправіць запыт

Апісанне Прадукта

Ужыванне

Высакаякасны выключальнік нагрузкі высокага напружання гексафтарыду серы Xucky FLN36-12 для ўнутраных памяшканняў - гэта размеркавальнае прылада сярэдняга напружання, распрацаванае нашай кампаніяй з улікам новых міжнародных тэхналогій і ў адпаведнасці з адпаведнымі стандартамі энергасістэмы Кітая, і яго паказчыкі прадукцыйнасці адпавядаюць нацыянальнаму стандарту GB/T3804-2017 "Высокавольтны выключальнік нагрузкі пераменнага току 3,6 кВ-40,5 кВ", які з'яўляецца асноўным камутатарам. элемент кальцавога галоўнага блока.

FLN36-12D/FL(R)N36-12D серыі крыты высокавольтны выключальнік нагрузкі з гексафтарыду серы ўяўляе сабой набор тармазоў, размыкання, зазямлення ў якасці аднаго з шматфункцыянальных размеркавальных прылад сярэдняга напружання, у цалкам герметычным корпусе з узмоцненай структурай абалонкі з эпаксіднай смалы, напоўненай газам 0,05 МПа SF6, з найменшай колькасцю частак для дасягнення трох вышэйзгаданых функцый, каб гарантаваць якасць прадукту, павышэнне надзейнасці.

Ён не патрабуе абслугоўвання і можа бяспечна працаваць больш за 20 гадоў у звычайных умовах.

Умова выкарыстання

Адносная вільготнасць:

Сярэднесутачны <95%

Сярэднямесячны <90%

Вышыня: <5000м

Моцная вібрацыя і ўдары, а таксама адсутнасць агню, хімічнай карозіі, выбуханебяспечнага месца

Выкананне стандарту:

GB/T3804-2017

Выключальнік нагрузкі пераменнага току высокага напружання

3,6кВ-40,5кВ

Тэхнічны параметр

Нумар	Імя		Адзінка	даныя
1	Намінальнае напружанне		кВ	12
2	Намінальная частата		Гц	50
3	Бягучы рэйтынг		A	630
4	Намінальны пікавы ток		у	50
5	Намінальны кароткачасовы ток 4S		у	20
6	Намінальны ток закрыцця		у	50
7	Намінальны ток адключэння	Ток адключэння актыўнай нагрузкі	A	630
		Ток адключэння замкнёнага контуру	A	630
		Ток перапынення зарадкі кабеля	A	10
8	Вытрымлівальнае напружанне сеткавай частаты 1 хвіліна на міжфазе да зямлі/разрыву		кВ	42/48
9	Вытрымліваюць імпульснае напружанне маланкі, міжфазнае, на зямлю/разрыў		кВ	75/85
10	Адносны ціск газу Sf6 (манометрічны ціск 20°C)		МПа	≤0,04
11	Намінальнае працоўнае напружанне (электрычнае)		V	AC220,DC220
12	Намінальнае напружанне шунтавага адключальніка		V	AC220,DC220
13	Сярэдняя хуткасць адкрыцця		м/с	3,5±1,5
14	Сярэдняя хуткасць закрыцця		м/с	3,5±1,5
15	Трохфазная адначасовасць адкрыцця і закрыцця		мс	≤3
16	Супраціў асноўнага контуру		мОм	≤120
17	Ручное кіраванне найбольш актуальна		Н.м	≤160

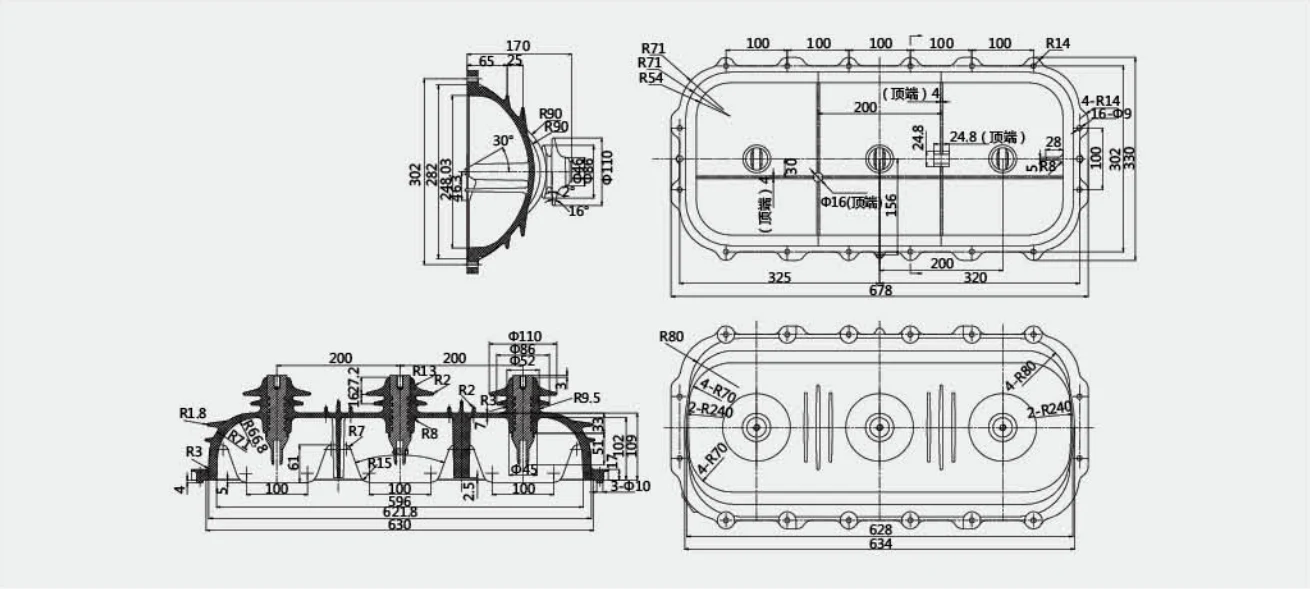

18	Міжцэнтравая адлегласць паміж фазамі		мм	210±0,5
