Размеркавальная скрынка серыі BE

Індывідуальныя размеркавальныя скрынкі серыі BE China XUCKY Electric падзяляюцца на тры тыпу ў залежнасці ад матэрыялу асновы і пакрыцця для задавальнення розных патрэб рынку. Канструкцыя цалкам улічвае патрэбы мантажніка і значна павышае зручнасць, гнуткасць і бяспеку прадукту. З поўнымі функцыямі, простым знешнім выглядам і новай формай, ён можа быць шырока выкарыстаны ў вышынных будынках, дамах, вакзалах, партах, аэрапортах, бальніцах, тэатрах, буйных гандлёвых зонах, прамысловых і горназдабыўных прадпрыемствах і іншых месцах.

Адправіць запыт

Апісанне Прадукта

Вокладка мае двайны выгіб і мае яркі, просты і элегантны выгляд.

Тэхнічныя характарыстыкі размеркавальнай скрынкі серыі BE

Серыя прадуктаў: размеркавальная скрынка для ўбудаванага мантажу/размеркавальная скрынка для павярхоўнага мантажу

Шляхі: 4way, 7way, 10way, 12way, 14way, 16way, 18way, 20way, 24way (убудаваны мантаж), 28way, 40way

прадукты:

1.убудаваны мантаж

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.павярхоўны мантаж

БЭП-М 104, БЭП-М 107, БЭП-М 110, БЭП-М 112, БЭП-М 114, БЭП-М116, БЭП-М 118, БЭП-М 120, БЭП-М 228, БЭП-М 240

Матэрыял асновы скрынкі: высакаякасны халоднакатаны ліст з электрастатычным парашковым пакрыццём

памеры аднарадковай убудаванай мантажнай скрынкі (шырыня*вышыня): (4 напрамкі) 143x75 мм, (7 一 20 напрамкаў) 192 x 75 мм, (24 напрамкі) 230 x 90 мм

Матэрыял вокладкі: высакаякасны ABS для асновы вокладкі і белай рухомай дзверы, высакаякасны ПК для празрыстай рухомай дзверы,

Мантаж вечка: фіксуецца шрубай

Мантаж скрынкі: 1. ўкладны мантаж; 2. Павярхоўны мантаж

Памер шляху: 18 мм (стандартная шырыня)

Памер папярочнага перасеку клемы: ①4~20way 6 x 10mm; ②24~ 40 напрамкаў 6,4 х 12 мм

Намінальнае напружанне (V): ~ AC400V (±20%) 50 ~ 60 Гц

Намінальны ток/макс. Уваходны ток: ①55A (4~20way) 6 x 10 мм; ②63A (24~40 палос) 6,4 x 12 мм

Стандарт прадукту: GB17466.1-2008, GB17466.24-2008

Абарона ад пранікнення: IP40

Інфармацыя аб упакоўцы размеркавальнай скрынкі серыі BE

Тэхнічныя характарыстыкі і апісанне		Фота	Кардонная скрынка ДШВ (см)	(PCS/CTN)
Размеркавальная скрынка
БЭ-М104	Павярхоўны мантаж		505×190×360	10
БЭ-М107			520×245×465	10
БЭ-М110			520×300×465	10
БЭ-М112			520×335×465	10
БЭ-М114			520×235×375	5
БЭ-М116			520×235×415	5
БЭ-М118			520×235×450	5
БЭ-М120			520×235×485	5
БЭ-М228			445×165×410	1
БЭ-М240			445×165×520	1
BEP(2013)-A 104	Ўбудаваны мантаж		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP (2013)-A 116			520235415	5
BEP (2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

Серыял BE


Вокладка	База скрынкі

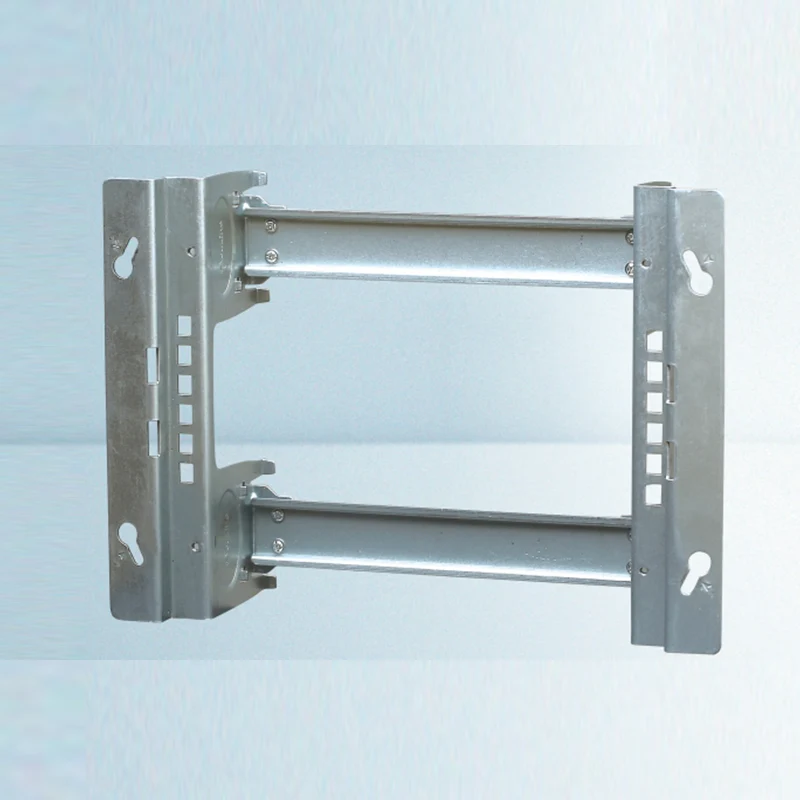

Аснова скрынкі для павярхоўнага мантажу зроблена з высакаякаснай халоднакатанай пласціны, таўшчынёй 1,0 мм для аднаго шэрагу і 1,2 мм для двух радкоў. Аснова ўбудаванай мантажнай скрынкі выраблена з высакаякаснай халоднакатанай пласціны, 0,8 мм для аднаго шэрагу і 1,0 мм для два шэрагу. Паверхня пласціны пакрыта электрастатычным парашковым пакрыццём, і допуск цалкам адпавядае патрабаванням допуску PT.A у GB/t 708-2006.
