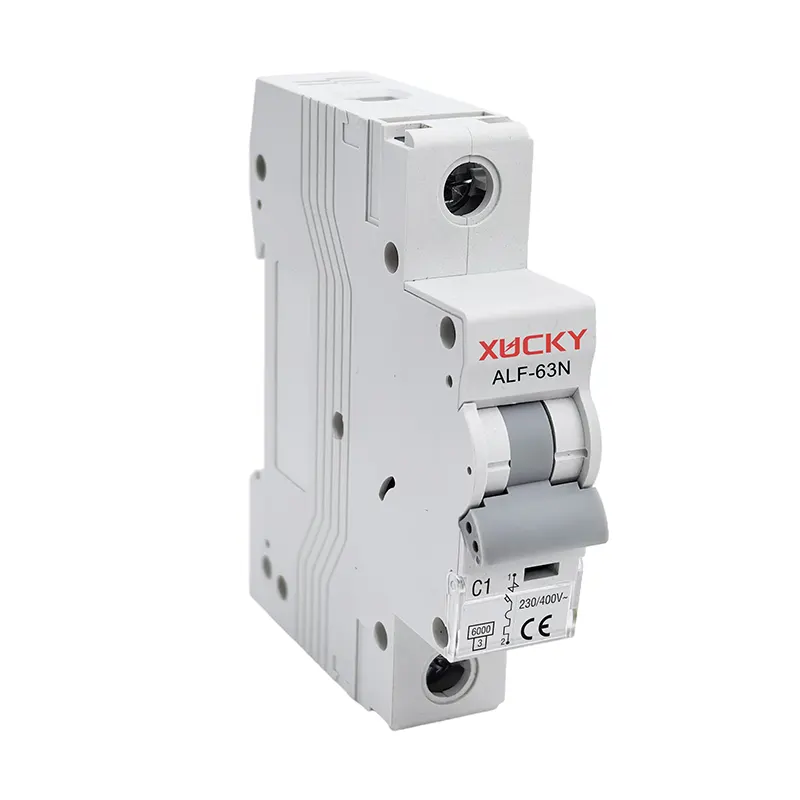

Мініяцюрны выключальнік серыі ALF-63

Паколькі прафесійная вытворчасць, Xucky хацеў бы забяспечыць вам выключальнік мініяцюрнай серыі ALF-63 (MCB), адпавядае стандарту IEC60898, MCB мае характэрную для надзейных характарыстык, дакладнай ахоўнай функцыі, кароткага часу выпуску і высокай ёмістасці, таксама невялікі аб'ём, ён шырока выкарыстоўваецца ў і перагрузку кантактара, перамыкачасці і электрычных апаратаў.

Адправіць запыт

Апісанне Прадукта

ALF-63NH Series Miniature Circuit Breaker

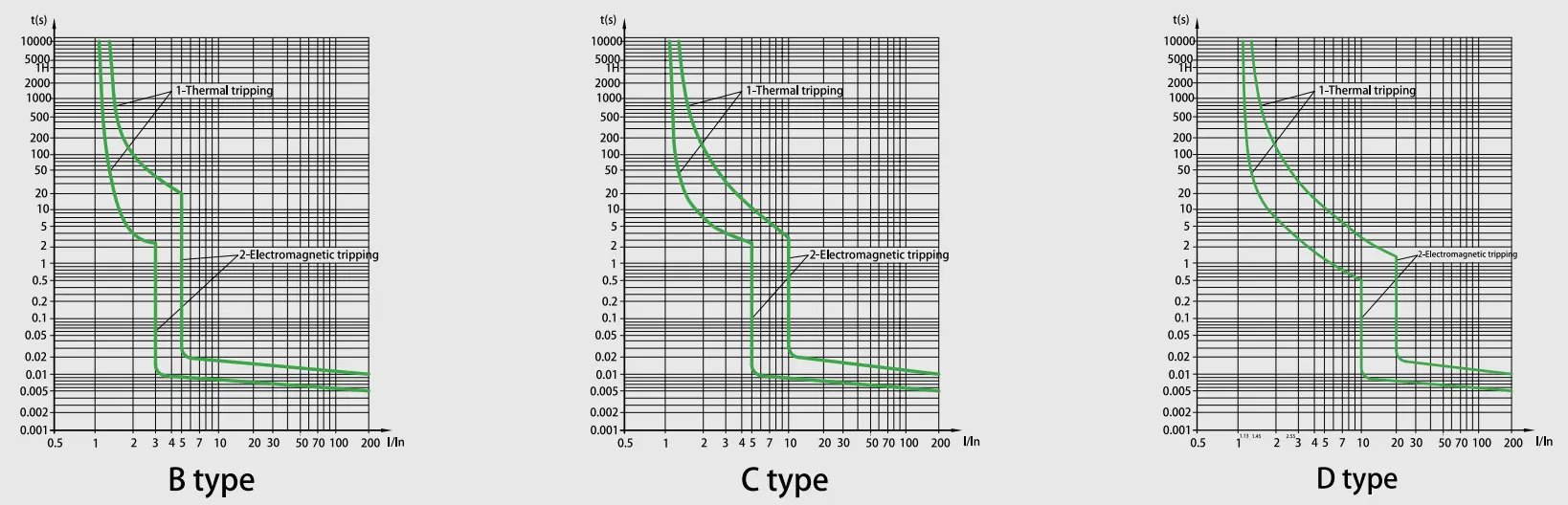

Характэрная крывая

ALF-63NH Series Miniature Circuit Breaker

Тэхнічная спецыфікацыя

Мініяцюрны выключальнік серыі ALF-63
Стандарт	Адзін/IEC60898-1
Парушэнне магутнасці (KA)	6,10
Абарона	Супраць перагрузкі і кароткага замыкання
Ацэнка току (а) у	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Намінальнае напружанне (V)	1PAC 230/400,240/415
Намінальнае напружанне (V)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Намінальны імпульс вытрымлівае напружанне UIMP (KV)	4
Ацэнка ізаляцыйнага напружання карыстацкі інтэрфейс (V)	500
Кас -абмежаванне энергіі	3
Тэмпература навакольнага асяроддзя (℃)	-25 ~+40, Макс.95%вільготнасці
Цеплавы ліміт эксплуатацыі	1,13xln без адключэння на працягу гадзіны
Цеплавы ліміт эксплуатацыі	1,45xin
Магнітная эксплуатацыя	B: (3-5) Калі ласка, C: (5-10) Калі ласка, D: (10-20) Калі ласка, калі ласка
Колькасць слупоў	1p, 1p+n, 2p, 3p, 3p+n і 4p
Тып паездкі	Цеплавы/магнітнае вызваленне
Тэрмінальная ёмістасць	16 мм² гнуткі або 25 мм² жорсткія да 25А рэйтынгаў
Тэрмінальная ёмістасць	25 мм² Flexible або 35mm²Rigid з 32A да 63A рэйтынгаў
Ступень абароны	IP20
Устаноўка	Мантаж на 35 -міліметровай чыгунцы DIN

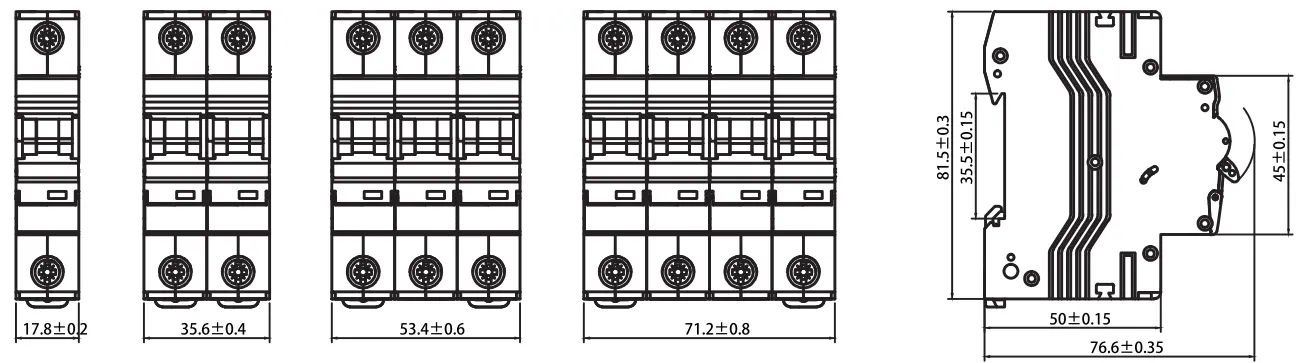

Шырыня	17,8 мм на слуп

Характарыстыка выпуску выключальніка

Не.	Ацэнка току выпуску (A)	Першапачатковы стан	Праверка току	Указаны час	Вынік, які трэба атрымаць	Заўвага
1	1-63	Халодны стан	1.13in	t≤1h	Непрадукцыя
2	1-63	На папярэднім тэсце	1,45LN	t <1h	паездка	Усталяванне бягучага да пэўнага значэння ў 5 -х
3	In≤32	Халодны стан	2,55in	1s	паездка
3	У> 32	Халодны стан	2,55in	1s	паездка
4	1-63	Халодны стан	3in	t≤0.1s	Непрадукцыя	B Тып
			5in	t <0,1s	паездка	B Тып
			5in 10ln	t≤0.1s	Непрадукцыя	C Тып
			10in	t <0,1s	паездка	C Тып
			20ln	t≤0.1s	Непрадукцыя	D Тып
				t <0,1s	паездка	D Тып

Вынослівасць (аперацыі)

Катэгорыя	Аперацыйныя цыклы	Частата працы	Ацэнка току
Электрычная цягавітасць	4000	240/гадзіну	1-32
		120/гадзіну	40-63
Механічная цягавітасць	10000	240/гадзіну	1-63

Рысы

1. Ультравысокая ёмістасць кароткага замыкання

Пашыраны тэхналогія кантролю дугі дасягае больш высокай магутнасці перапынку ў параўнанні з галіновымі стандартамі, гарантуючы, што мініяцюрны выключальнік серыі ALF-63 (MCB) забяспечвае надзейную абарону электрычных сістэм прамысловага ўзроўню ва ўмовах надзвычайных няспраўнасцей.

2. Інтэрфейс злучэння з падвойным рэжымам

Убудаваная гібрыдная канструкцыя тэрмінала падтрымлівае цвёрдую стыкоўку для аўтобусаў і гнуткі кабельны заціск. Мініяцюрны выключальнік серыі ALF-63 (MCB) можа адаптавацца да розных сцэнарыяў ўстаноўкі без якіх-небудзь інструментаў, адначасова зніжаючы час праводкі на 40%.

3. Механізм захоўвання энергіі для даўгавечнасці

Мініяцюрны выключальнік серыі ALF-63 (MCB) мае аперацыйную сістэму, пры дапамозе спружыннай сістэмы з 10 000 механічных цягавітасці, якая прадстаўляе тэхналогію кампенсацыі зносу

4. Пашыраны кампазітны корпус

з славай-рэтаркант, устойлівыя да цеплавых і імпульсных уласцівасцей убудаваныя камеры, якія змяшчаюць дугу, якія змяшчаюць падзеі няспраўнасцей.

5. Дынамічная тапалогія, якая абмяжоўвае ток

Інтэлектуальная адпушчальная энергія падаўлення зніжае пікавыя токі няспраўнасцей на 65-80%, што дазваляе аптымізацыі спецыфікацыі прылады ўніз па плыні з 30% агульным патэнцыялам зніжэння выдаткаў на сістэму.
