Прылада абароны ад напружання

Прылада абароны ад напружання XUCKY - гэта інтэлектуальны пратэктар з рэгуляванай напругай і токам. інтэграцыя абароны ад перанапружання, абароны ад паніжанага напружання і абароны ад перагрузкі па току. Дастасавальна да аднафазнага пераменнага току 110~240В, намінальная рабочая частата 50/60Гц, максімальны працоўны ток 63А. У выпадку завышэння напругі, паніжэння напружання і перагрузкі па току ў провадзе пад напругай гэты прадукт можа імгненна адключыць падачу сілкавання і абараніць электрычнае абсталяванне ад узгарання. Калі лінія вернецца ў нармальны стан, пратэктар можа аўтаматычна зноў падключыць лінію. Значэнне перанапружання, значэнне паніжанага напружання, значэнне перагрузкі па току і час абароны прадукту можна рэгуляваць. Ён у асноўным выкарыстоўваецца для абароны ад перанапружання/паніжанага напружання ўваходных ліній жылых, фотаэлектрычных і фабрычных размеркавальных скрынак.

Адправіць запыт

Апісанне Прадукта

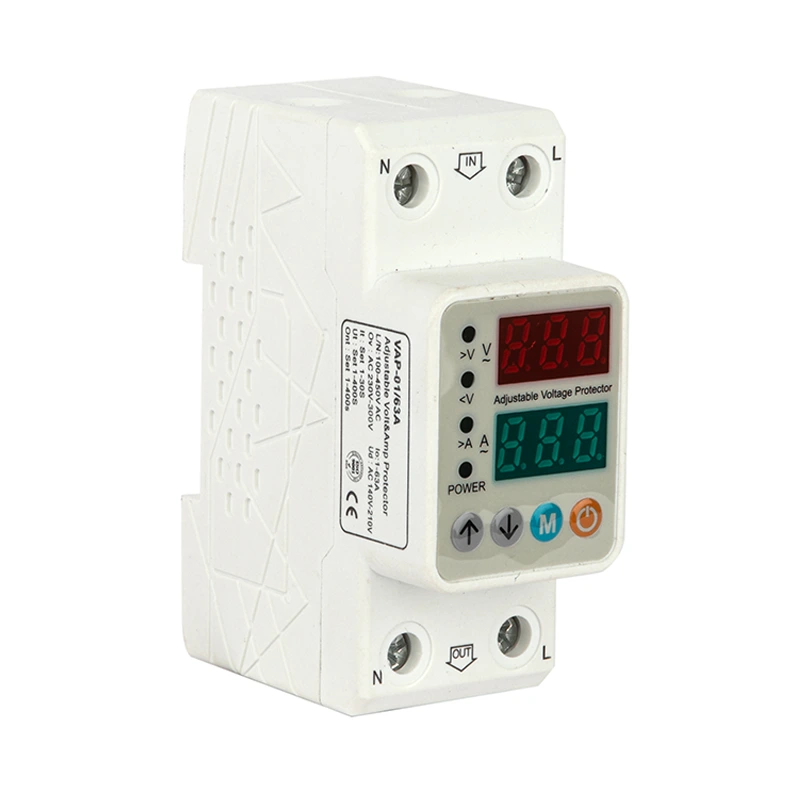

Шырыня рэгуляванай прылады абароны ад напружання складае 36 мм. Кантрольны ток вельмі зручна ўсталёўваць у размеркавальнай скрынцы. Плата кіравання сабрана з імпартных кампанентаў. Прадукт вырабляецца ў адпаведнасці з модульным стандартам, з выдатнымі характарыстыкамі і надзейнасцю. Ён можа нармальна працаваць пры ненармальных умовах напружання. Калі сеткавае напружанне перавышае значэнне напружання дзеяння перанапружання, устаноўленае пратэктарам, або ніжэйшае за значэнне напругі дзеяння пратэктара паніжанага напружання, пратэктар можа хутка і надзейна адключыць ланцуг для забеспячэння бяспекі прыбора. Калі напружанне ў сетцы вяртаецца да нармальнага значэння, пратэктар можа аўтаматычна затрымаць падключэнне сілкавання і аднавіць падачу сілкавання. Усе функцыі рэалізуюцца аўтаматычна без ручнога кіравання. Працоўны стан пратэктара можа паказваць святлодыёд на панэлі. Зялёнае святло індыкатара паказвае на спраўны блок харчавання. Калі чырвонае святло індыкатара не гарыць, харчаванне нармальнае. Калі гарыць чырвонае святло, функцыя абароны пачынае адключаць электразабеспячэнне. Пратэктар ад перанапружання і паніжанага напружання з самааднаўленнем мае кампактную структуру і прыгожы знешні выгляд і ўсталёўваецца на 35-мм DIN-рэйку.

АСАБЛІВАСЦІ

Схема кіравання аўтаматычным скідам абароны ад перанапружання і паніжанага напружання выкарыстоўвае высакахуткасны мікрапрацэсар з нізкім энергаспажываннем у якасці ядра, рэле з магнітнай фіксацыяй у якасці асноўнай схемы і стандартную модульную канструкцыю. Калі ёсць перанапружанне або паніжанае напружанне ў лініі сілкавання, пратэктар можа хутка і бяспечна адключыць ланцуг пры бесперапынных ударах высокага напружання, каб пазбегнуць няшчасных выпадкаў, выкліканых ненармальнай напругай, якая падаецца на тэрмінальныя электрычныя прыборы. Калі напружанне вернецца ў норму, пратэктар аўтаматычна ўключыць ланцуг на працягу зададзенага часу, каб гарантаваць, што электрычныя прыборы на тэрмінале застануцца без нагляду.

Пратэктар мае зваротную характарыстыку абмежавання часу дзеяння, а час дзеяння складае 0,1~30 с.

Дыяпазон абароны ад напружання: 70~300В.

Вытрымліваюць імпульснае напружанне: 4 кВ (у адпаведнасці са стандартамі бяспекі электрапрыбораў класа III).

Пратэктар мае двухколерныя святлодыёды для індыкацыі працоўнага стану, зялёны - індыкатар нармальнага напружання; чырвоны - індыкатар перанапружання або затрымкі.

Спосаб ўстаноўкі: 35-мм рэйкавая ўстаноўка, знешні выгляд модульнай канструкцыі.

Ёмістасць праводкі: ізаляваны провад 25 мм² і ніжэй.

Адпаведнасць стандарту: «Кодэкс праектавання грамадзянскіх будынкаў» JGJ-242 2011 г. Выданне

Тэмпература навакольнага асяроддзя: -5°C~40°C;

Вышыня: не больш за 2000 м;

Вільготнасць: калі максімальная тэмпература ў месцы ўстаноўкі складае 40°C, адносная вільготнасць паветра не перавышае 50%. Пры больш нізкіх тэмпературах дапускаецца больш высокая адносная вільготнасць, напрыклад 90% пры 20°C. Неабходна прыняць спецыяльныя меры для выпадковай кандэнсацыі з-за перападаў тэмпературы.
