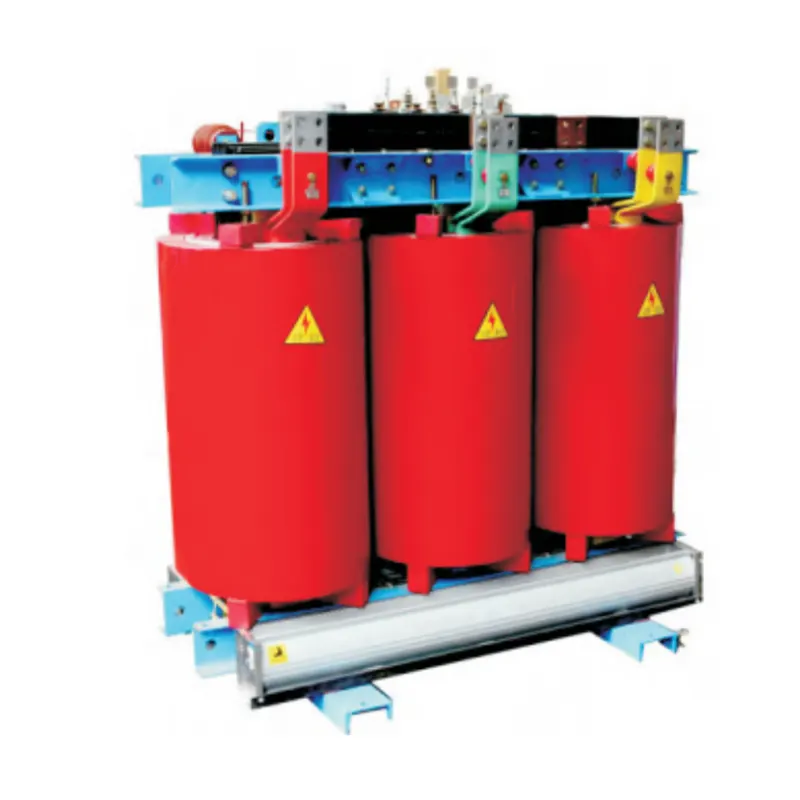

Сухія сілавыя трансфарматары SCB10

Як прафесійны вытворца і пастаўшчык трансфарматараў у Кітаі, XUCKY хоча прапанаваць вам высакаякасныя сухія сілавыя трансфарматары SCB10. У параўнанні з алейнымі трансфарматарамі, гэты тып прадукцыі мае характарыстыкі з пункту гледжання бяспекі, супрацьпажарных характарыстык і патрабаванняў да абслугоўвання, але звычайна мае больш высокі першапачатковы кошт і адносна вялікі аб'ём абсталявання пры аднолькавай намінальнай магутнасці.

Асноўныя кампаненты і канструкцыя

Магнітны стрыжань: выраблены з высакаякаснага халоднакатанага ламінаванага ліста з крамніннай сталі, таўшчыня аднаго ліста звычайна складае ад 0,23 мм да 0,3 мм, што можа эфектыўна паменшыць страты на віхравыя токі і страты на гістарэзіс. Ядро сабрана са злучэннямі ў шахматным парадку і змацавана немагнітнымі матэрыяламі для забеспячэння стабільнасці канструкцыі і нізкага працоўнага шуму.

Абмоткі: абмоткі зроблены з медных або алюмініевых правадыроў, апрацаваных ізаляцыйнымі матэрыяламі, такімі як шкловалакно, номекс або эпаксідная смала. Яго канструктыўная канструкцыя ўключае шматслаёвую, фальгістую і канцэнтрычную абмоткі, сярод якіх фальгістая абмотка мае лепшую ўстойлівасць да кароткага замыкання і лепшую характарыстыку рассейвання цяпла.

Сістэмы ізаляцыі: класіфікуюцца ў адпаведнасці з межамі павышэння тэмпературы ў IEC 60076-11, уключаючы агульныя катэгорыі, такія як клас B (130°C), клас F (155°C), клас H (180°C) і клас C. Працэс ліцця з эпаксіднай смалы шырока выкарыстоўваецца ў вытворчасці трансфарматараў сярэдняга напружання, якія могуць забяспечыць добрыя механічныя ўласцівасці і ўстойлівасць да хімічнай карозіі.

Сістэма астуджэння: натуральнае паветранае астуджэнне (AN) выкарыстоўваецца ў якасці стандарту для трансфарматараў малой магутнасці. Для больш высокіх намінальных трансфарматараў можа выкарыстоўвацца сістэма прымусовага паветранага астуджэння (AF), якая ў спалучэнні з працай вентылятара можа павялічыць выхадную магутнасць прыкладна на 30% да 50%. Некаторыя канструкцыі трансфарматараў таксама аб'ядноўваюць радыятары або сістэмы вентыляцыйных каналаў для аптымізацыі патоку паветра вакол абмотак і стрыжня.

Аксэсуары: Мы прапануем шырокі спектр варыянтаў карпусоў, ад канструкцыі з адкрытай рамай для чыстых унутраных памяшканняў да закрытых карпусоў з абаронай IP23 або IP54 для пыльных або адкрытых асяроддзяў. Гэтыя карпусы забяспечваюць дастатковую вентыляцыю, адначасова эфектыўна блакуючы трапленне старонніх рэчываў і прадухіляючы выпадковы кантакт з токаводнымі часткамі.

Прынцып працы

Сухія сілавыя трансфарматары працуюць па прынцыпе электрамагнітнай індукцыі. Калі пераменны ток праходзіць праз першасную абмотку, у жалезным стрыжні генеруецца пераменны магнітны паток, які праходзіць праз другасную абмотку, тым самым выклікаючы электрарухаючую сілу ў другаснай абмотцы. Рэгулюючы каэфіцыент віткоў першаснай і другаснай абмотак, можна павялічыць або паменшыць напружанне, а таксама завяршыць перадачу і пераўтварэнне электрычнай энергіі. Увесь працэс перадачы энергіі ажыццяўляецца ў сухім асяроддзі, якое складаецца з цвёрдых ізаляцыйных асяроддзяў, без вадкаснага астуджэння або ізаляцыйных асяроддзяў.

Асноўныя перавагі

Бяспека: няма гаручай вадкасці ізаляцыйнага алею, прынцыпова выключае рызыку пажару і небяспекі для навакольнага асяроддзя, адпавядае строгім стандартам бяспекі вышынных будынкаў, бальніц, цэнтраў апрацоўкі дадзеных і іншых месцаў.

Нізкае абслугоўванне: няма неабходнасці ў маніторынгу і апрацоўцы ізаляцыйнага алею, няма неабходнасці ў рэгулярным тэхнічным абслугоўванні, такім як праверка якасці алею (напрыклад, аналіз растворанага газу), няма схаванай небяспекі ўцечкі алею і нізкі комплексны кошт на працягу ўсяго жыццёвага цыклу.

Экалагічнасць: адсутнасць рызыкі ўцечкі масла, забруджвання глебы або вады, у адпаведнасці з LEED, BREEAM і іншымі стандартамі ацэнкі экалагічным будаўніцтвам.

Гнуткая ўстаноўка: сухія размеркавальныя трансфарматары SCB 10 падыходзяць для ўстаноўкі ўнутры памяшканняў і ў абмежаванай прасторы і могуць адаптавацца да працы ў шырокім дыяпазоне тэмператур (ад -30 ℃ да +50 ℃) пры адпаведным класе ізаляцыі. Праца з нізкім узроўнем шуму: Дзякуючы аптымізацыі канструкцыі заціску стрыжня і намоткі, працоўны шум звычайна складае 45 - 65 дБ (адлегласць 1 метр), што падыходзіць для офісных будынкаў, жылых раёнаў і іншых адчувальных да шуму асяроддзяў.

Прыкладанні

Камерцыйныя будынкі: размеркавальныя сістэмы для гандлёвых цэнтраў, гасцініц, аэрапортаў і іншых месцаў з улікам бяспекі і выкарыстання прасторы.

Прамысловая сфера: прадпрыемствы, нафтаперапрацоўчыя заводы, шахты і г.д. для мясцовага пераўтварэння энергіі і электразабеспячэння рухавікоў.

Аднаўляльныя крыніцы энергіі: наш сухі трансфарматар са смолай ізаляцыяй можа выкарыстоўвацца на сонечных электрастанцыях і ветравых электрастанцыях для павышэння і падзення напружання для адаптацыі да доступу да сеткі або мясцовага спажывання.

Цэнтр апрацоўкі дадзеных: забяспечвае стабільнае харчаванне для ІТ-абсталявання з высокай эфектыўнасцю і нізкім узроўнем гарманічных скажэнняў.

Гарадская інфраструктура: метро, ​​бальніцы, шматпавярховыя дамы і іншыя месцы з строгімі патрабаваннямі пажарнай бяспекі, замена алейных трансфарматараў.

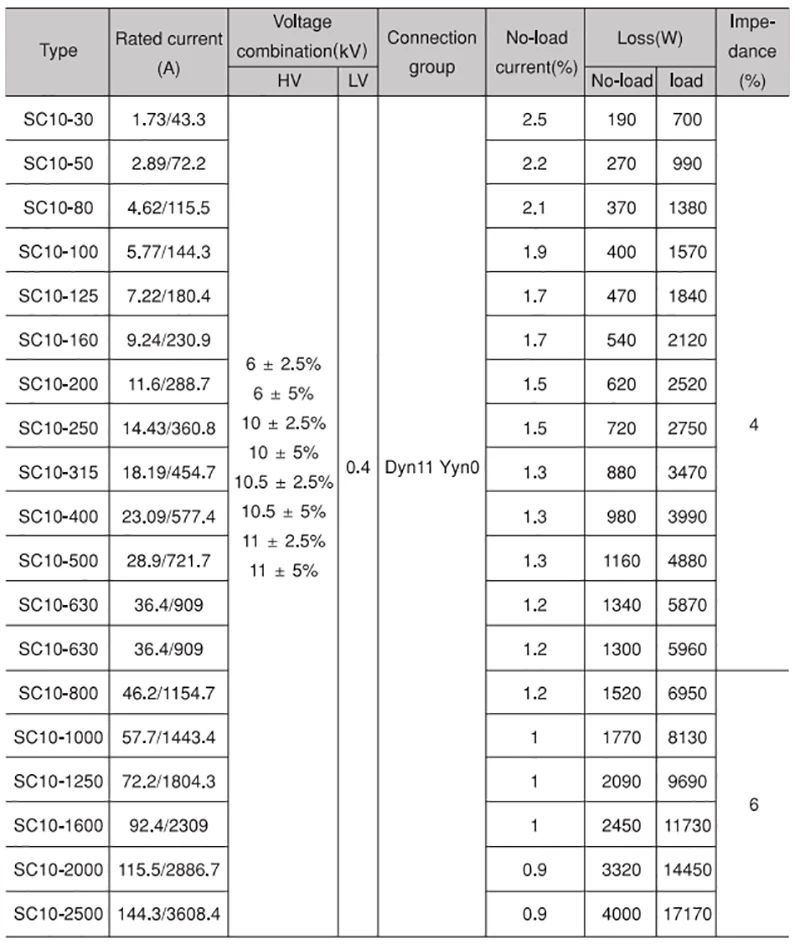

Тэхнічныя характарыстыкі

Тэхнічнае абслугоўванне і маніторынг

Перыядычная праверка: у тым ліку візуальны кантроль стану ізаляцыі, герметычнасці кропак злучэння і назапашвання пылу; Тэст павышэння тэмпературы павінен праводзіцца кожны год пад нагрузкай.

Маніторынг тэмпературы: бесперапынны маніторынг гарачых кропак абмоткі і стрыжня з дапамогай убудаваных датчыкаў PT100 або інфрачырвоных камер, каб гарантаваць, што тэмпература не перавышае межы класа ізаляцыі.

Выяўленне частковага разраду: вымярэнне частковага разраду трансфарматараў сярэдняга і высокага напружання (>10 кВ) у рэжыме он-лайн або аўтаномным рэжыме для ацэнкі стану сістэмы ізаляцыі.

Ачыстка і тэхнічнае абслугоўванне: выкарыстанне сціснутага паветра або вакуумная ачыстка для ачысткі каналаў адводу цяпла і паверхняў і падтрымання бесперабойнай вентыляцыі; пазбяганне выкарыстання вады або хімічных растваральнікаў для непасрэднай ачысткі ізаляцыйных частак. Кіраванне тэрмінам службы: Чаканы тэрмін службы 25 - 30 гадоў пры звычайных умовах абслугоўвання; Выпрабаванне супраціву ізаляцыі рэкамендуецца праводзіць кожныя 3-5 гадоў для ацэнкі электрычнай трываласці.

Новыя тэндэнцыі

Экалагічна чыстыя матэрыялы: эпаксідная смала на біялагічнай аснове і асноўныя матэрыялы, якія можна перапрацаваць, выкарыстоўваюцца для зніжэння ўздзеяння жыццёвага цыкла прадукту на навакольнае асяроддзе.

Інтэлектуальны маніторынг: убудаваныя датчыкі IoT дазваляюць у рэжыме рэальнага часу збіраць і аналізаваць даныя аб тэмпературы, вільготнасці, частковым разрадзе і вібрацыі, а таксама падтрымліваюць прагнастычнае абслугоўванне на аснове воблачных платформаў.

Эфектыўная канструкцыя: аптымізуючы структуру магнітнага ланцуга і матэрыялы абмоткі (напрыклад, стрыжань з аморфнага сплаву), дасягніце большай энергаэфектыўнасці ў адпаведнасці з экалагічным дызайнам ЕС і стандартамі энергаэфектыўнасці Tier 2 Міністэрства энергетыкі ЗША.

Кампактная структура: прымяненне ўскоснага вадкаснага астуджэння і іншых перадавых тэхналогій адводу цяпла, забяспечваючы пры гэтым шчыльнасць магутнасці пры памяншэнні памеру абсталявання, для адаптацыі да абмежаванняў гарадской прасторы.

Модульная канструкцыя: Модульная абмотка і структура стрыжня, ​​​​простая транспарціроўка, мантаж і наступная трансфармацыя пашырэння.

Стандарты і адпаведнасць

Міжнародныя стандарты: IEC 60076-11 (агульны стандарт для сухіх трансфарматараў), IEEE C57.12.01 (сухія размеркавальныя трансфарматары)

Код бяспекі: IEC 61140 (Абарона ад паражэння электрычным токам), NFPA 70 (NEC) Артыкул 450 для ўстаноўкі ў Паўночнай Амерыцы

Экалагічныя патрабаванні: адпаведнасць патрабаванням RoHS і рэгламентам рэгістрацыі хімічных рэчываў REACH.

Сухія сілавыя трансфарматары працягваюць атрымліваць прыняцце, паколькі галіны аддаюць перавагу бяспецы, устойлівасці і надзейнасці. Іх тэхнічныя дасягненні ў спалучэнні са строгімі нарматыўнымі патрабаваннямі пазіцыянуюць іх як краевугольны камень сучаснай электрычнай інфраструктуры, асабліва ў гарадскіх і экалагічна адчувальных умовах.
