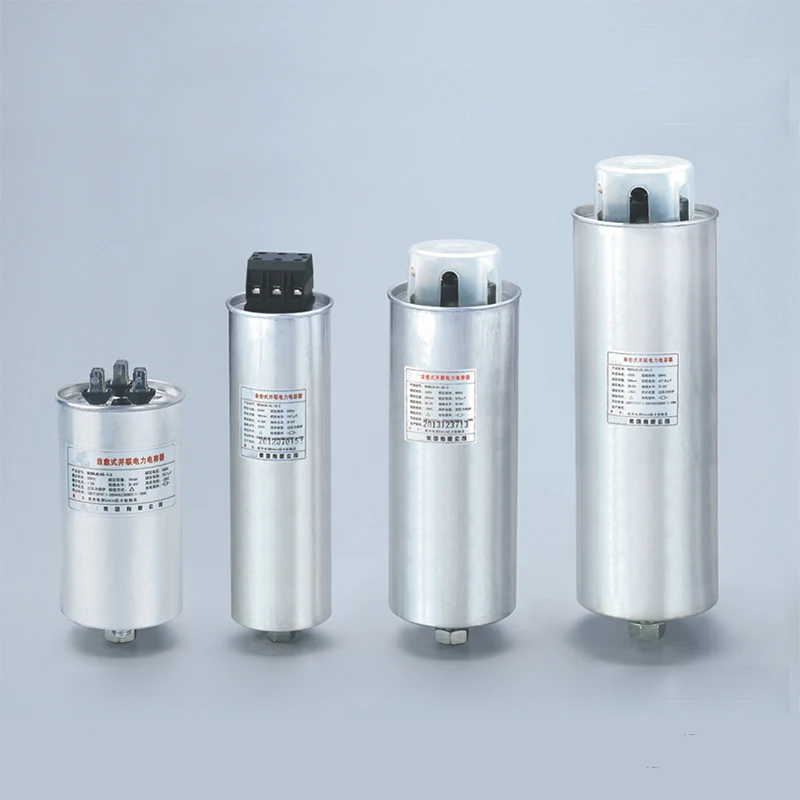

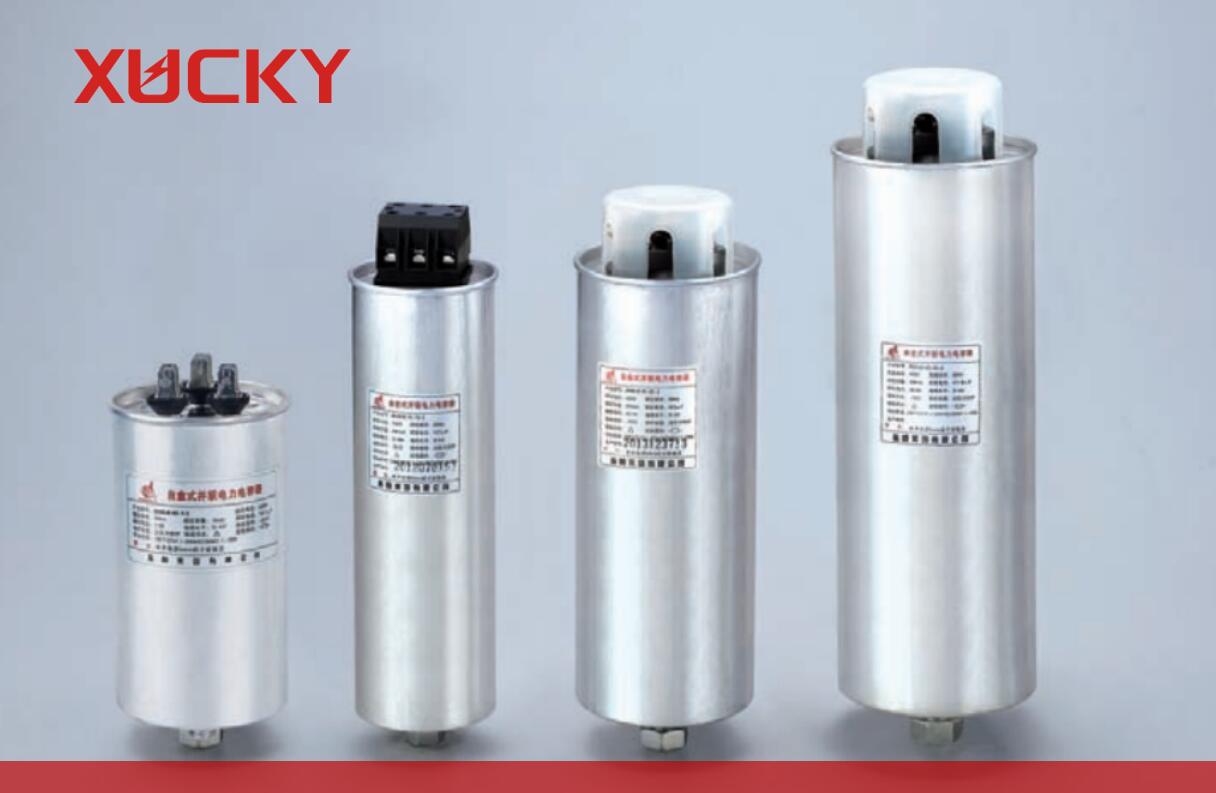

Шунтуючы сілавы кандэнсатар з самааднаўленнем цыліндра

Нізкавольтны зачынены кандэнсатар самааднаўлення

Ужыванне

Цыліндравы кандэнсатар XUCKY, які самааднаўляецца, выкарыстоўваўся ў сістэмным абсталяванні нізкага напружання з частатой 50 Гц або 60 Гц, ён мае рэгуляванне каэфіцыента магутнасці, ён падыходзіць для кампенсатара звычайнага поля і цэнтралізаванай аўтаматычнай кампенсацыі, ён можа паменшыць страты рэактыўнай магутнасці, палепшыць якасць напружання, гэта нацыянальная рэкамендацыя эканоміі электрычных прадуктаў.

Гэты прадукт адпавядае стандарту:  GB/T 12747, IEC831-1/2.

Умовы працы

Сілавы кандэнсатар павінен пацвердзіць памяншэнне левага напружання да намінальнага напружання 10%, каб зноў увесці яго пасля адключэння харчавання, звычайна яму спатрэбіцца амаль 200 с. такім чынам, ён будзе выбіраць кантролер харчавання, які мае функцыю блакіроўкі ўваходу і рэпутацыі пасля адключэння харчавання. Калі выбраць звычайны кантролер харчавання, яго неабходна ўсталяваць

хуткасць разраду сілавога абсталявання. Гэта не абмяжоўваецца выкарыстаннем таго ж электрычнага каэфіцыента ўваходу і перамыкача мікрасхемы.

Вышыня над узроўнем мора не больш за 2000 м.

Тып тэмпературы: нізкая тэмпература -25/C, самая высокая тэмпература - тып C (яна не павінна перавышаць 50 ℃, сярэдняя тэмпература не перавышае 40 ℃ на працягу 24 гадзін, сярэдняя тэмпература за год не перавышае 30 ℃), сілавы кандэнсатар будзе працаваць пры добрай вентыляцыі. Гэта не дазволіць у межах герметызацыі і ўмовы ўстаноўкі.

Асаблівасці будовы

Узяўшы алюмініевы корпус цыліндру.

Акуніце вадкасць: няма сацыяльных наступстваў забруджвання дыэлектрычным алеем.

Устаўное абсталяванне для адлучэння прэса і разрадны электрычны супраціў

Ядро кандэнсатара - якасная металізаваная плёнка, якая аднаўляецца.

Верхняя частка кандэнсатара - гэта электрычная клемма, якая не дакранаецца.

Унізе знаходзіцца ніт з зазямленнем M12 або M16.

Трохфазны кандэнсатар знаходзіцца ўнутры △ шляху злучэння.

Код і падтэкст

Асноўныя тэхнічныя дадзеныя

1. Намінальнае напружанне: 0.23kV、0.25kV、0.4kV、0.415kV、0.45kV、0.48kV、0.525kV і гэтак далей.

2. Намінальная магутнасць: 1 ~ 30kvar

3. Дапушчальнае адхіленне ёмістасці: -5%~+10%

4. Страты магутнасці tanδ ≤0,1%

5. Напружанне паміж полюсамі: 2. 15-разовае намінальнае напружанне складае 5 секунд, няма пастаяннага праколу або бляску

6. Дыэлектрычны ўзровень: паміж вечкам дадайце напружанне: у 2 разы перавышае намінальнае напружанне плюс 2 кВ або 3 кВ, калі ласка, вазьміце вышыню, працягвайце 10 секунд, без праколаў і бляску

7. Максімальнае дазволенае напружанне: 1,1 напружання, кожныя 24 гадзіны не больш за 8 гадзін, 1,15 напружання, кожныя 24 гадзіны не больш за 30 мунітаў, 1,2 напружання, гэта будзе

8. не больш за 5 секунд (працягвайце) у 1,3 разы больш напружання, не больш за 1 хвіліну.

9. Высокі дазвольны ток: дазволена працаваць у межах менш чым у 1,3 разы ад намінальнага току, паколькі ёсць перанапружанне і станоўчае адхіленне кандэнсатара і гарманічны ток перагрузкі не перавышае намінальны ток у 1,43 разы.

10. Кампанент разраду: унутры змяшчаецца рэгістр разраду, кандэнсатар адключае энергію, чым разраджае 3 электрычных муніта, таму напружанне зніжаецца да 50 В

11. Стандарт: GB/T12747-2004, IEC60831-2002

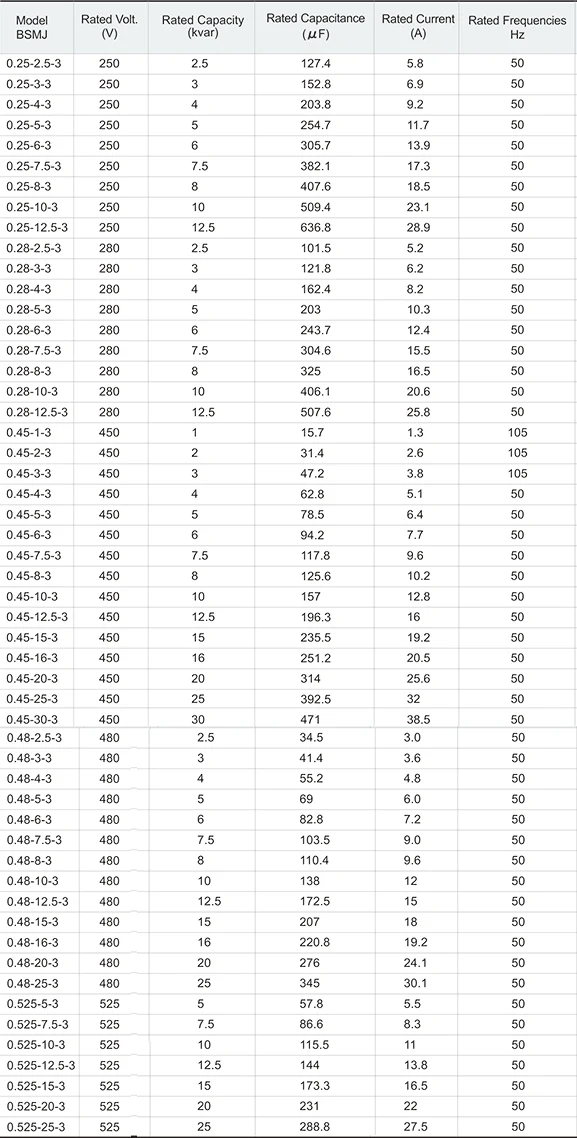

Тэхнічныя характарыстыкі трохфазных кандэнсатараў

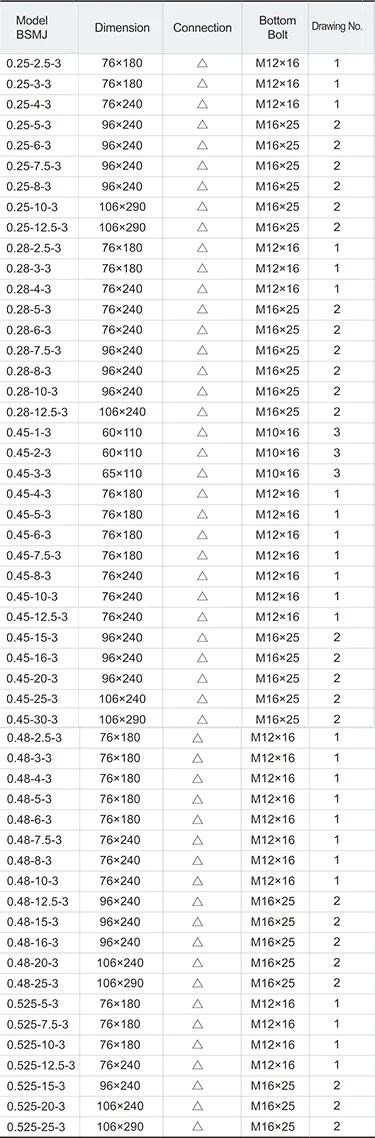

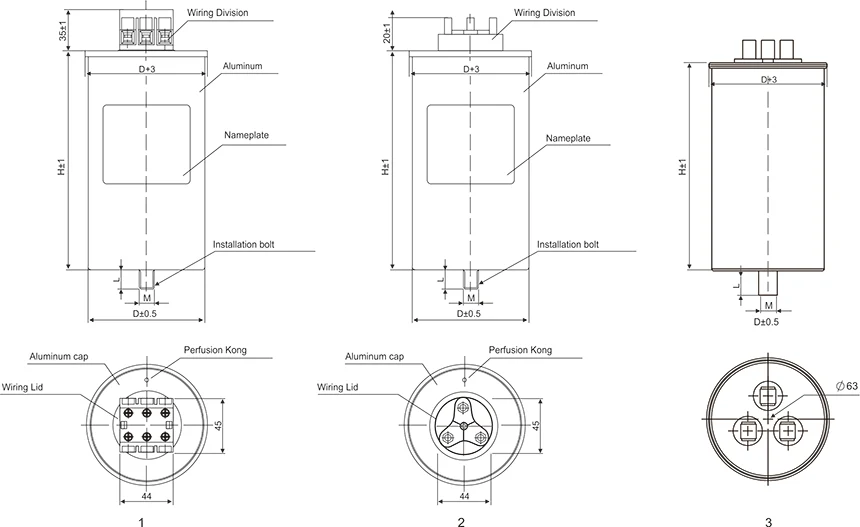

Табліца ўстаноўкі і памераў
